规格 *

方形丝杠支座组件支撑侧带挡圈型

图片仅供参考

方形丝杠支座组件支撑侧带挡圈型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①	表面处理 / ③ ④	类型
JT-IVXQU	S45C	发黑	发黑	带挡圈型 ● 支撑侧
JT-IVNQU	S45C	无电解镀镍	—	带挡圈型 ● 支撑侧

使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈(轴用)	1
④	C型挡圈(孔用)	1

选型参数

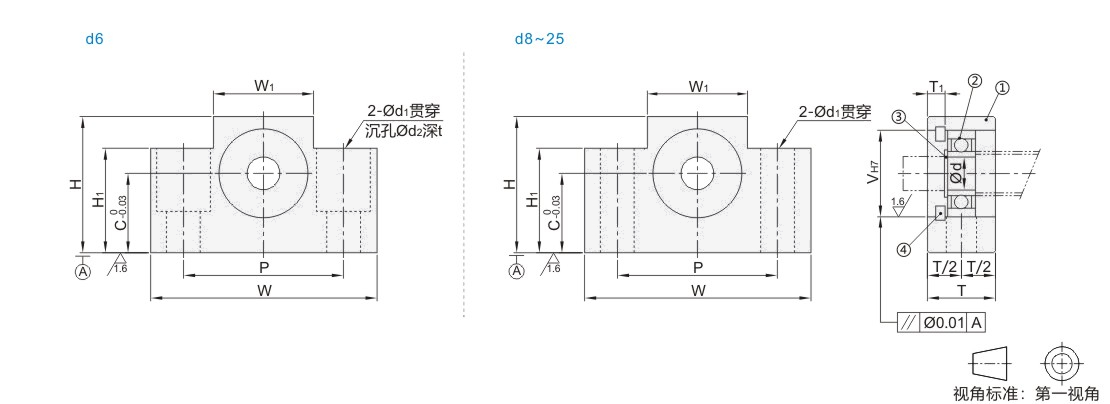

选型表

型号		Ød	T	W	H	C	W1	H1	P	VH7	Ød1	Ød2	t	T1	C型挡圈(孔用)		C型挡圈(轴用)		使用轴承
代码	规格	Ød	T	W	H	C	W1	H1	P	VH7	Ød1	Ød2	t	T1	JT-IVXQU	JT-IVNQU	JT-IVXQU	JT-IVNQU	使用轴承
发黑 JT-IVXQU 无电解镀镍 JT-IVNQU	6	6	12	42	25	13	18	20	30	17	5.5	9.5	11	3	TBP21-17	TBP23-17	TBP01-6	TBP03-6	BAF606ZZ
	8	6	14	52	32	17	25	26	38	17	6.6	11	12		TBP21-17	TBP23-17	TBP01-6	TBP03-6	BAF606ZZ
	10	8	20	70	43	25	36	24	52	22	9	—	—		TBP21-22	TBP23-22	TBP01-8	TBP03-8	BAF608ZZ
	12	10		70	43	25	36	24	52	26					TBP21-26	TBP23-26	TBP01-10	TBP03-10	BAY6000ZZ
	15	15		80	49	30	41	25	60	32				4	TBP21-32	TBP23-32	TBP01-15	TBP03-15	BAY6002ZZ
	15B	15		80	49	30	41	25	60	32	11			4	TBP21-32	TBP23-32	TBP01-15	TBP03-15	BAY6002ZZ
	20	20	26	95	58	30	56	25	75	47				4.5	TBP21-47	TBP23-47	TBP01-20	TBP03-20	BAY6204ZZ
	20B	20	26	95	58	30	56	30	75	47					TBP21-47	TBP23-47	TBP01-20	TBP03-20	BAY6204ZZ
	25	25	30	105	68	35	66	25	85	52					TBP21-52	TBP23-52	TBP01-25	TBP03-25	BAY6205ZZ
