免键高扭矩圆弧齿同步轮 S8M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
ECF51	S8M150	15	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECF53	S8M150	15	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECF54	S8M150	15	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM
ECF56	S8M250	25	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECF58	S8M250	25	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECF59	S8M250	25	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM
ECF61	S8M300	30	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECF63	S8M300	30	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECF64	S8M300	30	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM
ECF66	S8M400	40	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	JT-VDTDX JT-VDTDL JT-VDTDM
ECF68	S8M400	40	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	JT-VDTDX JT-VDTDL JT-VDTDM
ECF69	S8M400	40	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	JT-VDTDX JT-VDTDL JT-VDTDM

选型参数

选型表

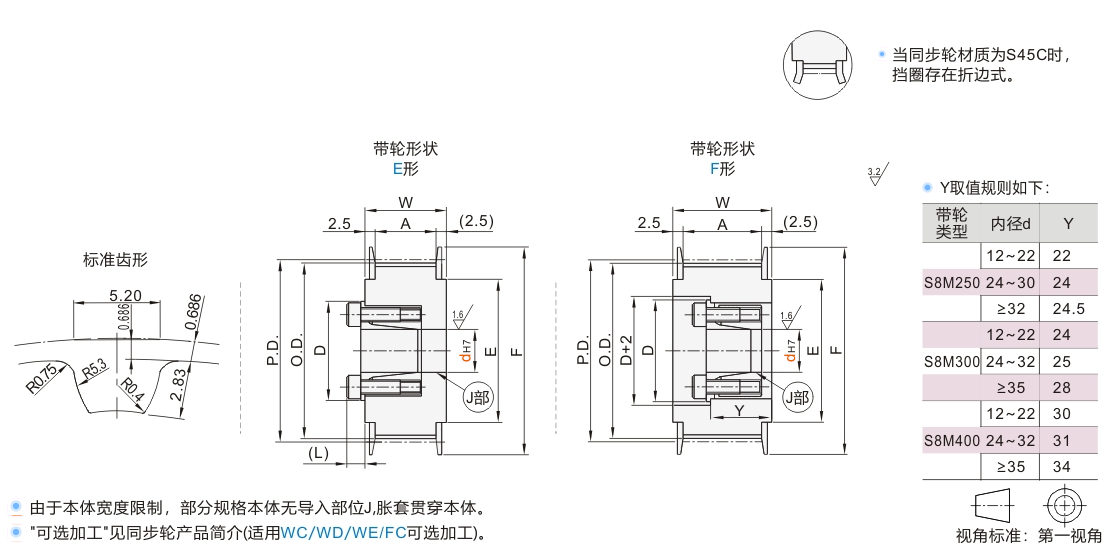

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)							P.D.	O.D.	F	E	A
型号			S8M150	S8M250		S8M300		S8M400
代码	齿数		E形	E形	F形	E形	F形	E形	F形
JT-VMAOD-S8M150 JT-VMAOQ-S8M150 JT-VMAOF-S8M150 JT-VMAOX-S8M250 JT-VMAOM-S8M250 JT-VMAOG-S8M250 JT-VMAXD-S8M300 JT-VMAXQ-S8M300 JT-VMAXF-S8M300 JT-VMAXX-S8M400 JT-VMAXM-S8M400 JT-VMAXG-S8M400	19	E F	12·14	12·14	12·14	12·14	12·14	12·14	12·14	48.38	47.01	55	40	S8M150 A:17 W:22 S8M250 A:28 W:33 S8M300 A:33 W:38 S8M400 A:44 W:49
	20		12·14	12·14	12·14	12·14	12·14	12·14	12·14	50.93	49.56	58	40
	21		12~16	12~16	12~16	12~16	12~16	12~16	12~16	53.48	52.10	61	45
	22		12~16	12~16	12~16	12~16	12~16	12~16	12~16	56.02	54.65	61	45
	24		12~19	12~19	12~19	12~19	12~19	12~19	12~19	61.12	59.74	67	50
	25		12~20	12~20	12~20	12~20	12~20	12~20	12~20	63.66	62.29	70	56
	26		14~22	14~22	14~22	14~22	14~22	14~22	14~22	66.21	64.84	74	58
	28			14~22	14~22	14~22	14~22	14~22	14~22	71.30	69.93	80	60
	30			14~28	14~28	14~28	14~28	14~28	14~28	76.39	75.02	87	67
	32			14~28	14~28	14~28	14~28	14~28	14~28	81.49	80.12	87	67
	34		16~22	16~32	16~32	16~32	16~32	16~32	16~32	86.58	85.21	95	75
	36									91.67	90.30	99	80
	38									96.77	95.39	104	84
	40		20·22	20~35	20~32	20~35	20~35	20~35	20~35	101.86	100.49	111	90
	44			20~35		20~35	20~35	20~35	20~35	112.05	110.67	119	100
	48			20~45		20~45	20~45	20~45	20~45	122.23	120.86	127	105
	50			20~50		20~50		20~50	20~50	127.32	125.95	135	115
	60									152.79	151.42	160	140
	72									183.35	181.97	190	170

带轮形状F不适用S8M150。

胀套孔径尺寸表

dH7	容许最大扭矩 N∙m	D	(L)
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
15	80.4	31.5		16	83.3	33.0
17	92.2	33.5
18	95.1	34.5
18	95.1	34.5		19	98.1	35.5
20	216.0	42.0		8
22	255.0	44.0
24	363.0	46.0
25	392.0	47.0

dH7	容许最大扭矩 N∙m	D	(L)
28	441.0	50.0	8.5
30	500.0	52.0
30	500.0	52.0		32	530.0	54.0
35	883.0	62.0		10
40	1079.0	67.0
45	1285.0	72.0
50	1706.0	77.0	10.5

此表仅适用JT-VDTDX/18,JT-VDTDL尺寸表请在怡合达网站搜索JT-VDTDL查看。

可选加工参数

暂未上传文档资料
