选择代码

代码参数

台阶位置

材质

螺纹旋向

表面处理

配合形式

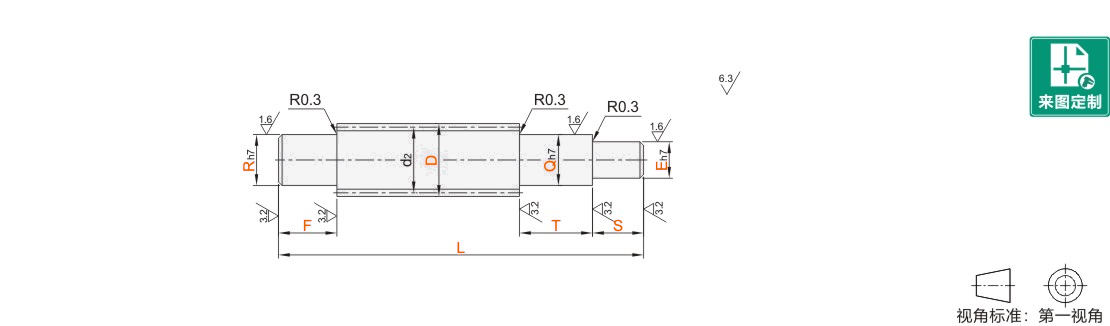

选型参数

D *

L *

70~1200/0.5

F *

3~320/0.5

T *

3~320/0.5

S *

3~320/0.5

Q *

R *

E *

3.5~38.5/0.5

梯形丝杠 30° 一阶/二阶左/右旋

图片仅供参考

梯形丝杠 30° 一阶/二阶左/右旋

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	配合形式	材质	表面处理	类型
JT-IQRSU	左旋	标准型	S45C	发黑	一端一阶一端二阶标准型
JT-IQRSX	左旋	标准型	SUS303	—	一端一阶一端二阶标准型
JT-IQRSL	左旋	通配型	S45C	发黑	一端一阶一端二阶标准型
JT-IQRDU	右旋	标准型	S45C	发黑	一端一阶一端二阶标准型
JT-IQRDX	右旋	标准型	SUS303	—	一端一阶一端二阶标准型
JT-IQRDL	右旋	通配型	S45C	发黑	一端一阶一端二阶标准型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

丝杠端部存在工艺孔。

选型参数

选型表

型号		最小单位0.5		Q·R 选择	最小单位0.5	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
代码	D	L	F·T·S	Q·R 选择	E	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
左旋 JT-IQRSU JT-IQRSX JT-IQRSL 右旋 JT-IQRDU JT-IQRDX JT-IQRDL	12	70~1000	3≤F≤R×8 3≤T≤Q×8 3≤S≤E×8 Q、R≤9时, F、T、S为 Q、R的5倍以下	7 8 9	Q/2≤E≤Q-1.5	2	11	9.2	3°19´
	14	70~1000		7 8 9 10		3	12.5	10.1	4°22´
	16	80~1200		8 9 10 12		3	14.5	12.1	3°46´
	18	120~1200		8 9 10 12		4	16	13.1	4°33´
	20			8 9 10 12 14 15		4	18	15.1	4°03´
	22			8 9 10 12 14 15		5	19.5	16.1	4°40´
	25			10 12 14 15 16 17			22.5	19	4°03´
	28			12 14 15 16 17 20			25.5	22	3°34´
	32	150~1200		12 14 15 16 17 20 25		6	29	24.5	3°46´
	36			16 17 20 25			33	28.5	3°19´
	40			16 17 20 25 30			37	32.5	2°57´
	(50)	200~1200		25 30 35 40		8	46	40.4	3°10´

( )内的规格不适用JT-IQRSL/JT-IQRDL通配型。

Q尺寸14、20与数字式位置显示器配合使用(数字式位置显示器详见怡合达电商平台)。

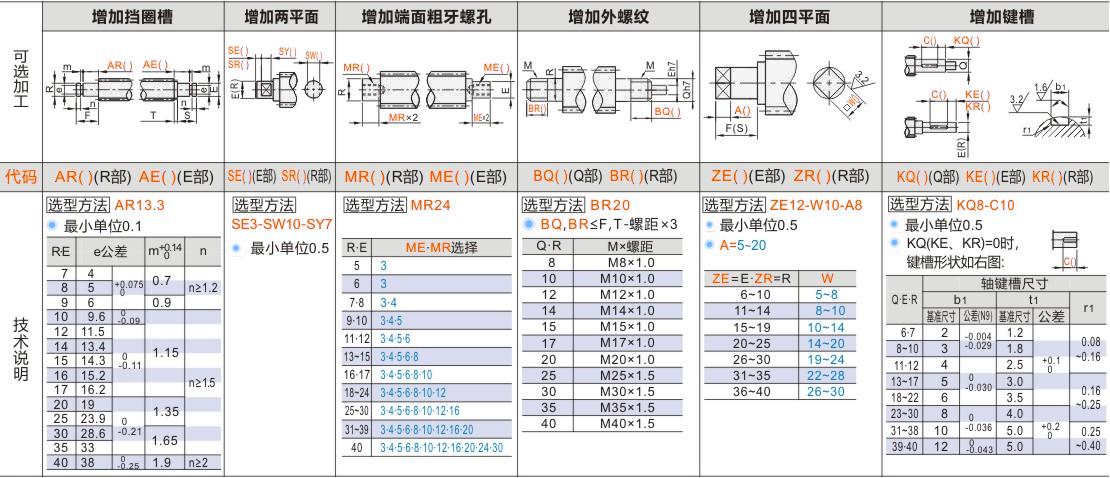

可选加工参数
