直杆型导正销

图片仅供参考

直杆型导正销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-JQXSF	SKD11	60~63HRC	前端锥型

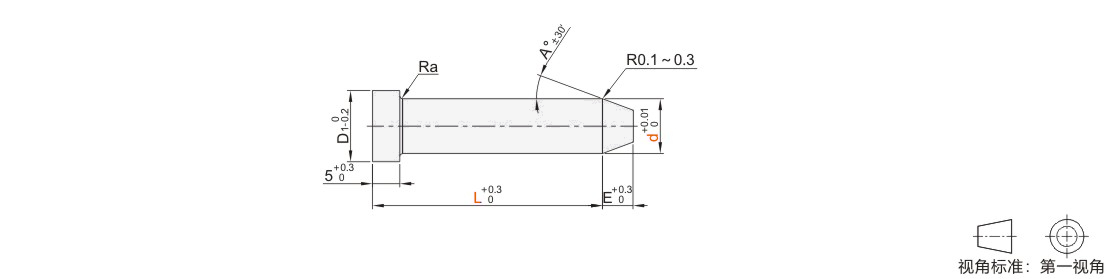

A尺寸表

d	A
1.00~1.99	10°
2.00~	15°

选型参数

选型表

型号		L	最小单位0.01 d		E	D1	Ra
代码	规格	L	最小单位0.01 d		E	D1	Ra
JT-JQXSF	1.6	42 52 62	1.00~1.60		2	2.6	R≤0.2
	2		1.00~2.00			3
	2.5		1.50~2.50			3.5
	3	42 52 62 72 82 92	2.00~3.00			5	R≤0.5
	4		3.00~4.00			7
	5		4.00~5.00		3	8
	6		5.00~6.00		3	9
	8	42 52 62 72 82 92 102	6.00~8.00		5	11
	10		8.00~10.00		5	13
	13		10.00~13.00		8	16
	16		13.00~16.00			19
	20		16.00~20.00			23
	25		20.00~25.00			28
