产品详情
文档下载

代码	销售方式	材质 / ② ④ ⑥	材质 / ⑤	表面处理 / ② ④ ⑤ ⑥	类型
JT-IVMSD	单件	S45C	SUJ2	发黑	固定侧
JT-CVYIVMSD	套装	—	—	—	固定侧（JT-IVMSD）+支撑侧（JT-IVXDD）

构成零件

编号	零件名称	数量
①	油封(Ø8 以下1个)	2
②	轴承座本体	1
③	角接触轴承 5级	1对
④	轴承盖	1
⑤	间隔环	2
⑥	支座用螺母	1
⑦	内六角紧定螺丝附铜片	2

②③④为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

JT-CVYIVMSD 套装选型	SET套装构成零件
JT-CVYIVMSD 套装选型	固定侧	支撑侧
JT-CVYIVMSD-6	JT-IVMSD-6	JT-IVXDD-6
JT-CVYIVMSD-8	JT-IVMSD-8	JT-IVXDD-6
JT-CVYIVMSD-10	JT-IVMSD-10	JT-IVXDD-10
JT-CVYIVMSD-12	JT-IVMSD-12	JT-IVXDD-12
JT-CVYIVMSD-15	JT-IVMSD-15	JT-IVXDD-15
JT-CVYIVMSD-20	JT-IVMSD-20	JT-IVXDD-20
JT-CVYIVMSD-25	JT-IVMSD-25	JT-IVXDD-25
JT-CVYIVMSD-30	JT-IVMSD-30	JT-IVXDD-30

支撑侧（JT-IVXDD）尺寸，请在怡合达网站搜索查看。

选型参数

选型表

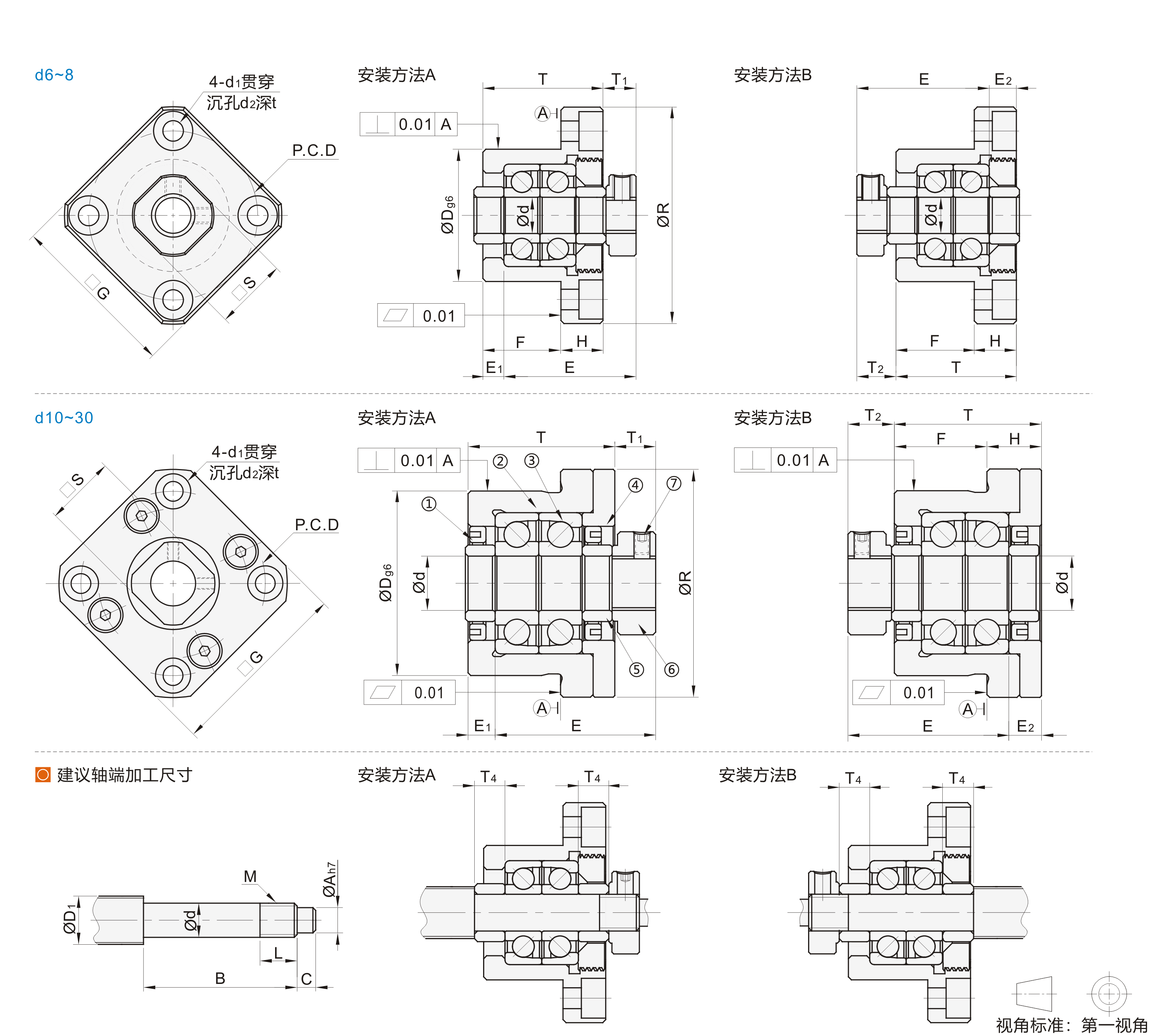

型号		Ød	T	H	F	E	ØDg6		ØR	P.C.D	G	安装方法A		安装方法B		Ød1	Ød2	t	S	适用油封轴径	建议轴端加工尺寸
代码	规格											安装方法A		安装方法B							搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格											T 1	E 1	T2	E2						ØD1	Ød		ØA	B	C	M	L	T4
单件 JT-IVMSD 套装 JT-CVYIVMSD	6	6	20	7	13	22	22	-0.007 -0.020	35	28	28	5.5	3.5	6.5	4.5	2.9	5.5	3.5	12	9.4	8	6	-0.001 -0.006	4.5	29.5	8	M6×P0.75	8	5
	8S	8	23	9	14	26	28	-0.007 -0.020	43	35	35	7	4	8	5	3.4	6.5	4	14	9.8	10/12	8	-0.002 -0.008	6	32	10	M8×P1.0	10	5.5
	8	8	23	9	14	26	28	-0.007 -0.020	43	35	35	7	4	8	5	3.4	6.5		14	11.4	10/12	8	-0.002 -0.008	6	32	10	M8×P1.0	10
	10S	10	27	10	17	29.5	34	-0.009 -0.025	52	42	42	7.5	5	8.5	6	4.5	8		16	11.8	12/14/15	10	-0.002 -0.008	8	35	15	M10×P1.0	11
	10	10					34	-0.009 -0.025	52	42	42								16	14.4	12/14/15	10	-0.002 -0.008	8			M10×P1.0
	12	12					36	-0.009 -0.025	54	44	44								19	15.4	14/ 15/ 16	12	-0.003 -0.011	10			M12×P1.0
	15S	15	32	15		36	40	-0.009 -0.025	63	50	52	10	6	12	8	5.5	9.5	6	22	19.4	18/20	15	-0.003 -0.011	12	49	20	M15×P1.0	13	10
	15	15	32	15		36	40	-0.009 -0.025	63	50	52	10	6		8	5.5	9.5	6	22	20	18/20	15	-0.003 -0.011	12	49	20	M15×P1.0	13	10
	20	20	52	22	30	50	57	-0.010 -0.029	85	70	68	8	10		14	6.5	11	10	30	25.4	25/28/30	20	-0.003 -0.012	15	61	27	M20×P1.0	17	11
	25	25	57	27	30	60	63	-0.010 -0.029	98	80	79	12	10	19	17	9	15	13	35	31.4	30/32/36	25	-0.005 -0.014	20	75	33	M25×P1.5	22	15
	30	30	62	30	32	61	75	-0.010 -0.029	117	95	93	11	12	17	18	11	17.5	15	40	37.4	36/40	30	-0.005 -0.014	25	72	38	M30×P1.5	25	9
