梅花式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NVFOD	不锈钢	聚氨酯	抛光	内六角紧定螺钉	螺钉固定型
JT-NVFXD	不锈钢	聚氨酯	抛光	内六角圆柱头螺钉	螺钉夹紧型

特点
缓冲部件采用聚氨酯弹性体为原料，扭矩超越传统爪形联轴器的2倍以上。
缓冲部件采用预压缩设计，可在无间隙的条件下使用。
聚氨酯弹性体传递对震动和冲击的吸收性良好。
顺时针和逆时针回转时特性完全一样。
聚氨酯弹性体能抗油和电气绝缘。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理；

选型参数

选型表

型号		d-e
代码	D	d-e
螺钉固定型 JT-NVFOD 螺钉夹紧型 JT-NVFXD	14	d	3	4	5
	14	e	3 4 5	4 5	5
	20	d	4	5	6	6.35	7	8	9
	20	e	4 5 6 6.35 7 8 9	5 6 6.35 7 8 9	6 6.35 7 8 9	6.35 7 8 9	7 8 9	8 9	9
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	35	d	8	9	9.525	10	11	12	12.7	13	14	15
	35	e	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	40L	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	40L	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36	15 16 17 18 19 20 22 24 25 28 30 32 35 36	16 17 18 19 20 22 24 25 28 30 32 35 36	17 18 19 20 22 24 25 28 30 32 35 36	18 19 20 22 24 25 28 30 32 35 36	19 20 22 24 25 28 30 32 35 36	20 22 24 25 28 30 32 35 36	22 24 25 28 30 32 35 36	24 25 28 30 32 35 36	25 28 30 32 35 36	28 30 32 35 36	30 32 35 36	32 35 36	35	36
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45

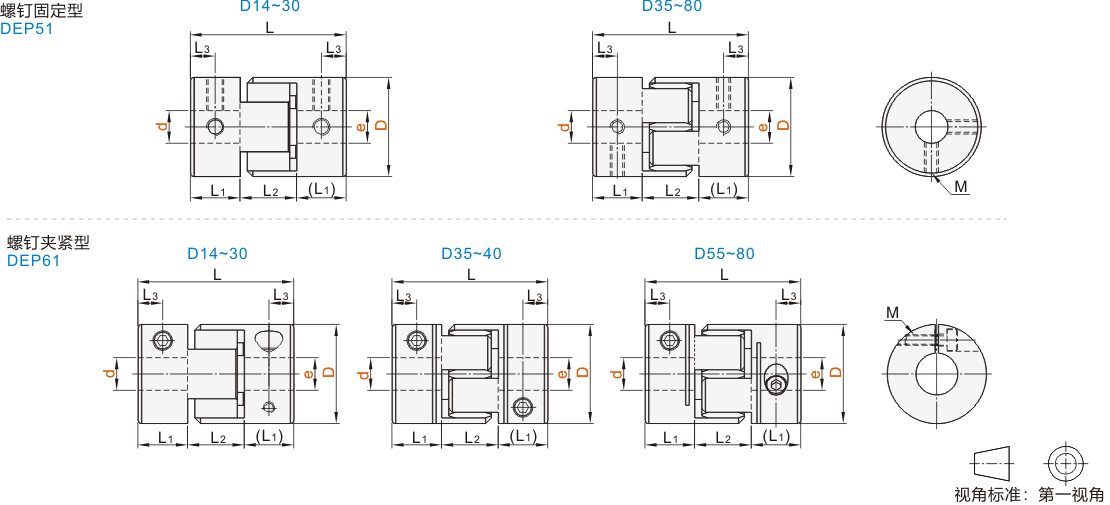

尺寸性能表

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)
螺钉固定型 JT-NVFOD	14	22	6.5	9	3.3	M3	0.7	2	4	45000	4.5×10⁻⁷	22	0.1	1	±0.6
	20	30	10	10	5	M4	1.7	5	10	31000	2.3×10⁻⁶	55			±0.8
	25	34	11.5	11	5.8			10	20	26000	1.0×10⁻⁶	90			±0.9
	30	34	12	11	6			12.5	25	21000	1.4×10⁻⁵	130			±1
	35	51	19	13	9.5	M5	4	15	30	15000	2.5×10⁻⁵	950			±1.1
	40	55	20	15	10			17	34		8.7×10⁻⁵	1200			±1.2
	40L	66	25.5	15	12.8			17	34		8.9×10⁻⁵	1200			±1.2
	55	78	30.5	17	15.3	M6	7	45	90	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	18	M8	15	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	23	M8	15	250	500	8000	4.1×10⁻²	4000			±1.8
螺钉夹紧型 JT-NVFXD	14	22	6.5	9	3.3	M2.5	1	2	4	45000	4.5×10⁻⁷	22	0.1	1	±0.6
	20	30	10	10	5	M3	1.5	5	10	31000	2.3×10⁻⁶	55			±0.8
	25	34	11.5	11	5.8	M3	1.5	10	20	26000	1.0×10⁻⁶	90			±0.9
	30	34	12	11	6	M4	3.4	12.5	25	21000	1.4×10⁻⁵	130			±1
	35	51	19	13	9.5	M5	7	15	30	15000	2.5×10⁻⁵	950			±1.1
	40	55	20	15	10			17	34		8.7×10⁻⁵	1200			±1.2
	40L	66	25.5	15	12.8			17	34		8.9×10⁻⁵	1200			±1.2
	55	78	30.5	17	15.3	M6	14	45	90	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	18	M8	30	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	23	M8	30	250	500	8000	4.1×10⁻²	4000			±1.8

上表中的惯性力矩和重量按最大孔径计算。因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时该允许值将缩小。

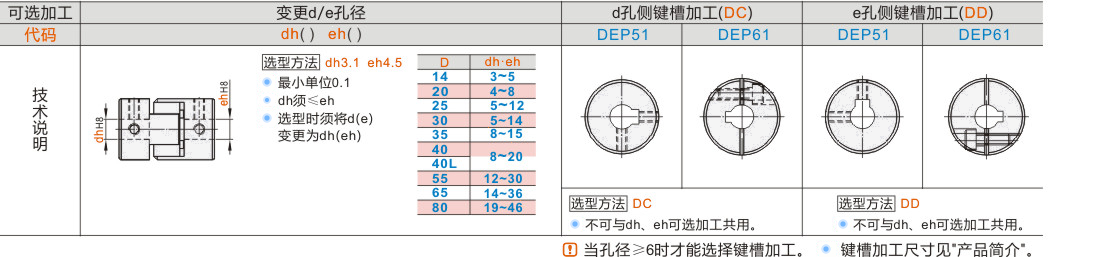

可选加工参数
