水平调节脚轮固定型/平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MIDSO	固定型	带偏心调整块	SPHC	黑色电泳	—	BC	PA6	黑色	双滚珠
JT-MIDSO	固定型	带偏心调整块	SPHC	黑色电泳	—	UV	聚氨酯	自然色	双滚珠
JT-MIDSL	平底活动型	带偏心调整块	SPHC	黑色电泳	—	BC	PA6	黑色	双滚珠
JT-MIDSL	平底活动型	带偏心调整块	SPHC	黑色电泳	—	UV	聚氨酯	自然色	双滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间(仅适用JT-MIDSL)。

选型参数

选型表

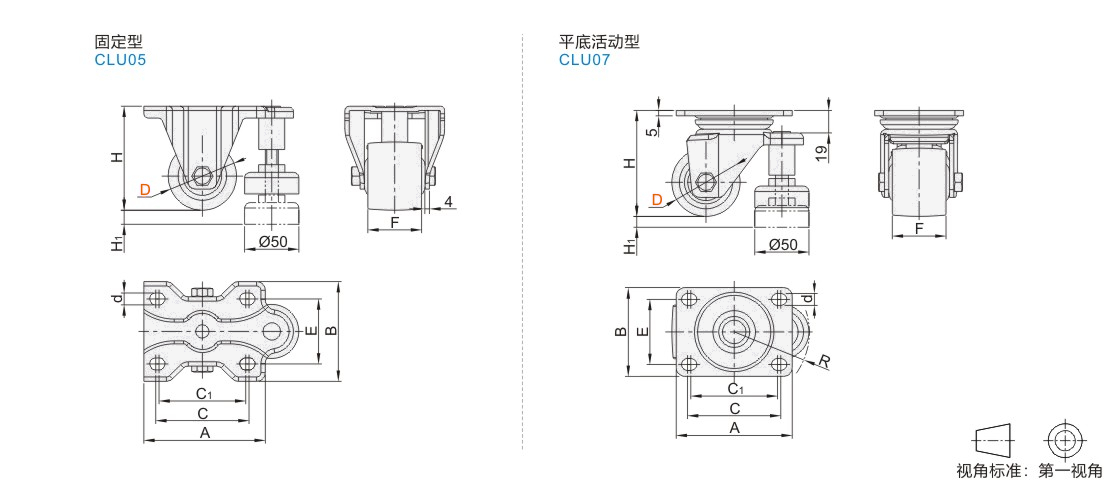

型号		轮部代号	H	H1	F	A	B	C	C1	E	d	R	容许载荷(kg)		参考重量（kg）
代码	D	轮部代号	H	H1	F	A	B	C	C1	E	d	R	BC	UV	参考重量（kg）
JT-MIDSO	63	BC UV	96	12	50	112	92	86	80	60	11	—	550	400	1.173
JT-MIDSO	75		108	15		112	92					—	600	500	1.283
JT-MIDSL	50		84	8		107	82					70	400	300	1.300
	63		96	12									550	400	1.449
	75		108	15									600	500	1.593

当规格为D63、D75，轮部代号为UV时，支架表面处理为烤漆(墨绿)。

暂未上传文档资料

水平调节脚轮 固定型/平底活动型
