大肩型内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

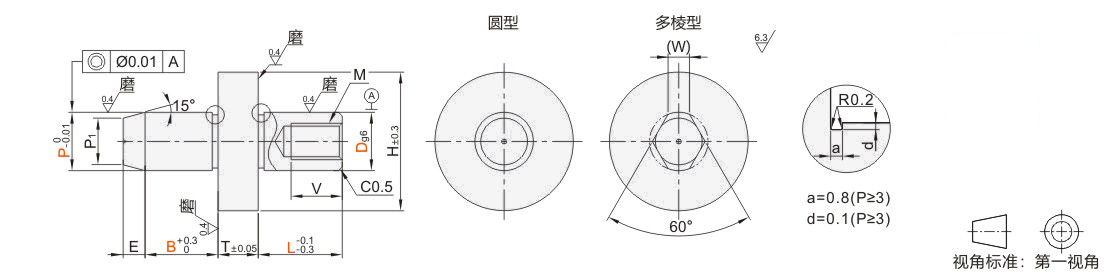

代码	形状	材质	硬度	表面处理	类型
JT-RVLFD	圆型	SKS3	淬火硬度58~61HRC	—	大肩型 ● 内螺纹型 ● 肩部尺寸固定型
JT-RVLFU	多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	大肩型 ● 内螺纹型 ● 肩部尺寸固定型

可选加工详见下表。
P₁=P-E*tan15*2
工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	T	H	E	(W)	M	V
代码	Dg6		P	L	B	T	H	E	(W)	M	V
JT-RVLFD JT-RVLFU	8	-0.005 -0.014	5.00~9.00	8~18	2.0~5.0	5	25	3	2.2	M5	8
	10	-0.005 -0.014	7.00~11.00	10~22	3.0~20.0				3
	12	-0.006 -0.017	7.00~12.00	12~26					3.2
	13	-0.006 -0.017	8.00~13.00	13~28				4	3.5	M8	10
