双列角接触轴承座组件

图片仅供参考

双列角接触轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	①轴承 / 材质	②固定座 ③盖板 ④内圈固定环 / 材质	②固定座 ③盖板 ④内圈固定环 / 表面处理	⑤盖板固定用螺丝 / 材质	⑤盖板固定用螺丝 / 表面处理	类型
JT-XLQSD	SUJ2	S45C	发黑	SCM435	发黑	组合型
JT-XLQSU	SUJ2	S45C	喷细砂无电解镀镍	SUS304	—	组合型
JT-XLQSO	SUJ2	S45C	镀铬	SUS304	—	组合型
JT-XLQSX	SUJ2	SUS304	—	SUS304	—	组合型

请将向心轴承座的外圈用盖板固定，内圈用轴承螺帽紧固之后再使用。
油封用盖板、O形圈用盖板时不附带④内圈固定环。
接触O形圈可能施加扭矩。

盖板选择

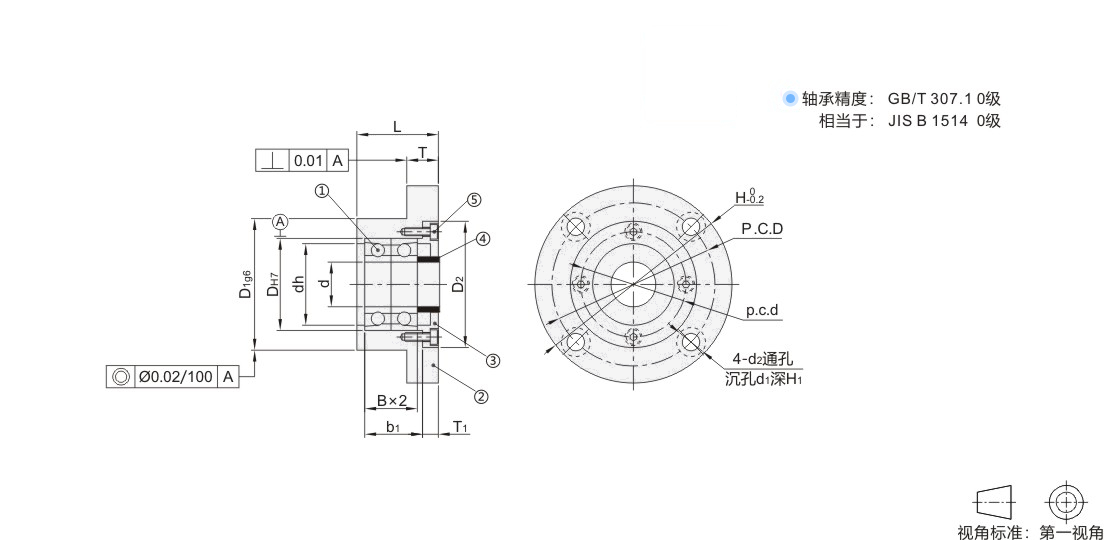

选型参数

型号		盖板选择	L	d	DH7		B	b1	H	D2	T	dh	D1g6		P.C.D	d1	d2	H1
代码	轴承型号	盖板选择	L	d	DH7		B	b1	H	D2	T	dh	D1g6		P.C.D	d1	d2	H1
JT-XLQSD JT-XLQSU JT-XLQSO JT-XLQSX	7002	N (标准盖板) S (油封用) R (O型圈用)	29	15	32	+0.025 0	9	20	75	48	12	28	50	-0.009 -0.025	62	11	6.7	6.5
	7003		31	17	35		10	22	75	48	12	31	50	-0.009 -0.025	62	11	6.7	6.5
	7004		36	20	42		12	26	92	58	15	36	60	-0.010 -0.029	75	14	9.1	8.5
	7005		38	25	47		12	26	98	63	15	41	65		80	14	9.1	8.5
	7006		40	30	55	+0.030 0	13	28	120	78	18	48	80		98	17.5	11.1	10.5
	7007		43	35	62		14	30	126	84	18	55	86	-0.012 -0.034	106
	7008		46	40	68		15	32	140	92	20	60	95		116
	7009		48	45	75		16	34	145	98		69	100		122
	7010		50	50	80		16	34	147	101		74	105		124

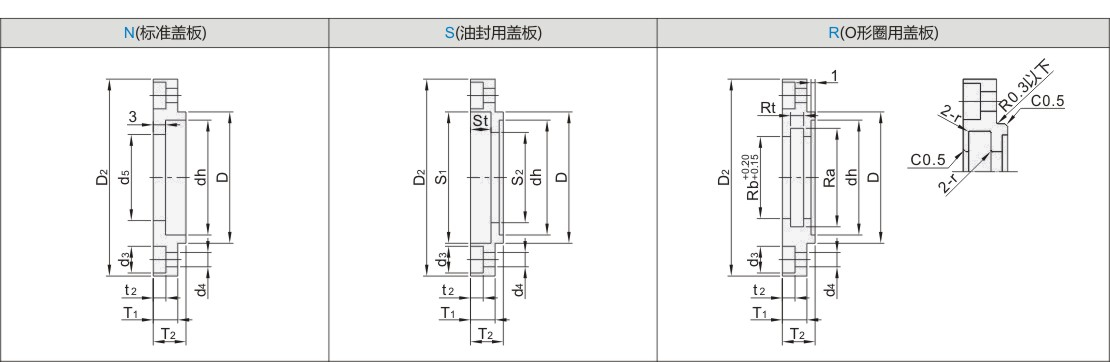

盖板参数

轴承型号	③盖板部详情																			⑤盖板固定用螺栓	④固定用轴环详情
	D	D2	dh	T1	T2	p.c.d	d3	d4	t2	N (标准盖板)	S(油封用盖板)				R(O形圈用盖板)						内径	外径	厚度
	D	D2	dh	T1	T2	p.c.d	d3	d4	t2	d5	S1	S2	St	附件油封	Ra	Rb	Rt	r	附件O形圈		内径	外径	厚度
7002	32	48	28	6	8	40	6.5	3.5	3.1	21	32	22	5	XUE01-20-32-5	24	20	3.2	0.4	XTC01-20	M3-8	15	20	8.5
7003	35	48	31	6	8	40	6.5	3.5	3.1	21	32	22	5	XUE01-20-32-5	24	20	3.2	0.4	XTC01-20	M3-8	17	20	8.5
7004	42	58	36	7	9	48	8	4.5	4.1	26	35	27	6	XUE01-25-35-6	31	25	4.7	0.7	XTC01-25	M4-10	20	25	9.5
7005	47	63	41	8	10	53	8	4.5	4.1	31	40	32	7	XUE01-30-40-7	36	30			XTC01-30	M4-10	25	30	10.5
7006	55	78	48	8	10	64	9.5	5.5	5.1	41	50	42	6.5	XUE01-40-50-6	41	35			XTC01-35	M5-12	30	40	10.5
7007	62	84	55	9	11	72	9.5	5.5	5.1	46	60	47	9	XUE01-45-60-9	46	40			XTC01-40	M5-12	35	45	11.5
7008	68	92	60			78	11	6.6	6.1	51	65	52		XUE01-50-65-9	51	45			XTC01-45	M6-12	40	50
7009	75	98	69			85				56	70	57		XUE01-55-70-9	56	50			XTC01-50	M6-12	45	55
7010	80	101	74	11	13	88				61	75	62		XUE01-60-75-9	70	60	7.5	0.8	XTC01-60	M6-15	50	60	13.5
