还有0项未选择重置

选择代码

代码参数

表面处理

选型参数

齿数 *

单边齿槽宽度A(mm) *

11~33/1

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

7~75/1

右端台阶孔内径R(mm) *

7~75/1

左端台阶孔深度S(mm) *

3~14/1

右端台阶孔深度T(mm) *

3~14/1

图片仅供参考

双排同步轮 S5M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理
EVC01	S5M	5.0	铝合金	铝合金	本色阳极氧化
EVC02	S5M	5.0	铝合金	铝合金	黑色阳极氧化

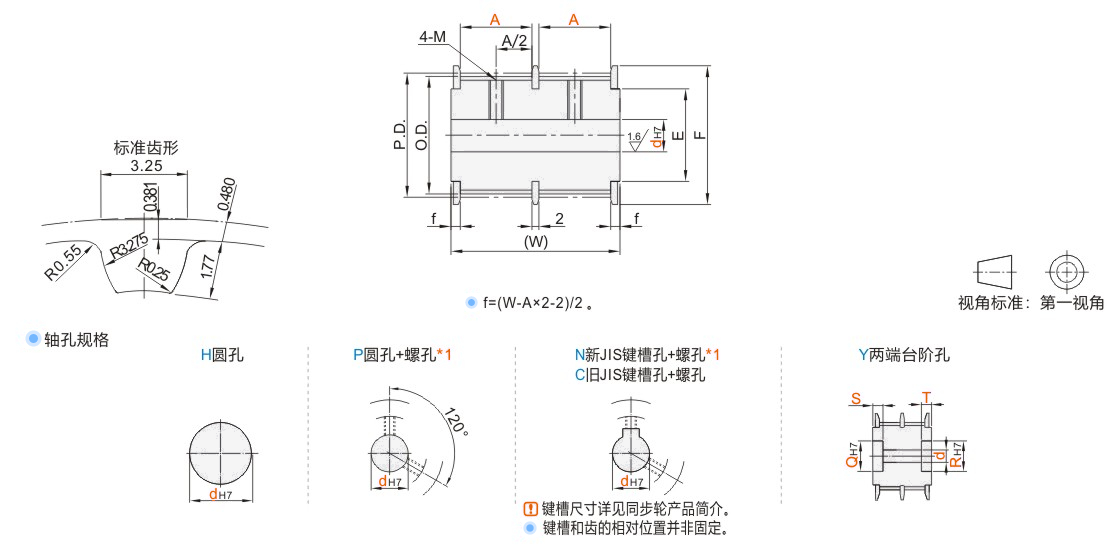

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
轴孔内径 dH7	M	附件紧定螺钉	6~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~65	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120°。
请注意选择齿面宽度A时，建议按配合的皮带宽度增加2~3mm。

选型参数

选型表

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N·C	Y	Q·R	S·T	P.D.	O.D.	F	E	(W)
本色阳极氧化 JT-VKMSD-S5M 黑色阳极氧化 JT-VKMSU-S5M	14	11~33	H P N C Y	6~10	6~10	8	5·6	7·8	3~14 S+T≤W-3	22.28	21.32	26	16	2×(A+2.5)+2
	15			6~10	6~10	8·10	6~8	9·10		23.87	22.91	28	18
	16			7~12	7~12	8~11	7~10	10~12		25.46	24.5	32	20
	18			7~14	7~12	8~12	7~12	12~14		28.65	27.69	33	22
	19			6~16	6~16	8~13	6~14	8~16		30.24	29.28	36	24
	20			7~16	7~16	8~14	7~14	10~16		31.83	30.87	36	24
	22			7~19	7~18	8~15	7~17	10~19		35.01	34.05	40	27
	24			7~22	7~20	8~18	7~20	10~22		38.2	37.24	45	30
	25			7~22	7~20	8~19	7~20	10~22		39.79	38.83	45	30
	26			8~27	8~22	8~21	8~25	11~27		41.38	40.42	48	35
	28			8~27	8~24	8~23	8~24	11~27		44.56	43.6	48	35
	30			10~28	10~26	10~26	10~26	15~28		47.75	46.79	52	36
	32			10~32	10~28	10~28	10~30	15~32		50.93	49.97	55	40
	34			10~37	10~30	10~30	10~35	15~37		54.11	53.15	61	45
	36			10~37	10~30	10~30	10~35	15~37		57.3	56.34	61	45
	40			10~42	10~38	10~38	10~40	15~42		63.66	62.7	67	50
	44			12~50	12~42	12~40	12~48	18~50		70.04	69.JT-VMPSLCSFZMPNZFZ	74	58
	48			12~55	12~45	12~40	12~53	18~55		76.39	75.43	83	63
	50			12~59		12~43	12~57	18~59		79.58	78.62	87	67
	60			12~72		12~45	12~70	18~72		95.49	94.53	99	80
	72			12~80	12~65	12~50	12~75	12~75		114.58	113.63	119	100

轴孔规格H、Y时，无螺孔。
孔径9不适用轴孔规格N。
孔径8、9、11、13、14、17、21~29、31、32、46~49不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
“可选加工”见同步轮产品简介(仅适用MC/MD/FC/AB/AC/MK可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差
dH7 轴孔径 · 符号	bF7		t公差	C-d10	4	+ 0.022 + 0.010	1.5	+ 0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+ 0.028 + 0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+ 0.034 + 0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+ 0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+ 0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+ 0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数

暂未上传文档资料
