滚珠丝杠标准螺帽型重载高速型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMISU	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

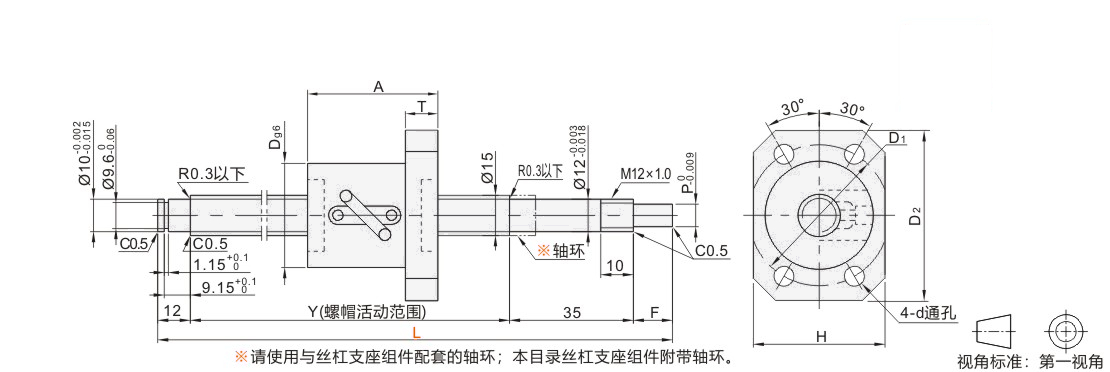

型号			最小单位1						F	P	滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	d	H	基本额定负载(KN)
代码	丝杠轴径	导程	L						F	P	滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	d	H	C(动)	Co(静)
JT-IMISU	15	20	200~1200						15	10	3.175	1.5	右旋	L-62	34	57	12	45	50	6	34	4.56	7.73

压轧滚珠丝杠与丝杠支座组件的推荐组合(请在怡合达网站搜索查看)

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMISU	15	20	圆法兰	JT-IVXSD-12	JT-IVXDD-12
			方形	JT-IVXUD-12	JT-IVXQD-12
			方形	JT-IVXFD-12	JT-IVXQD-12

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMISU	15	20	JT-IAASD JT-IAASU JT-IAASX	1520

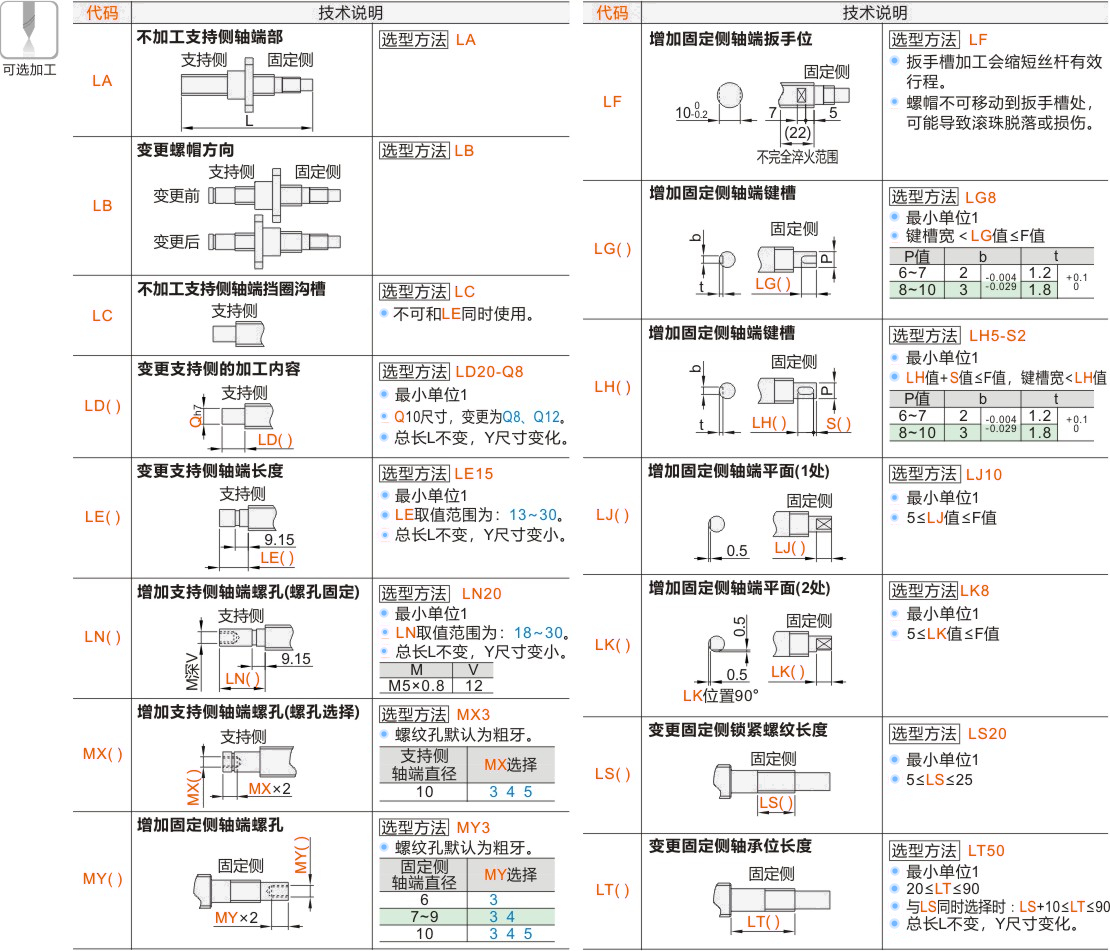

可选加工参数

暂未上传文档资料

滚珠丝杠 标准螺帽型 重载高速型 C7
