残压释放阀

图片仅供参考

残压释放阀

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	材质 / 主体	材质 / 旋钮/上盖	使用流体	类型
JT-UAEMD	单作用	压铸铝	PBT	过滤后的压缩空气	残压释放阀

选型参数

选型表

型号		接管螺纹	消声器	EXH 排气螺纹	旋钮切换角度 (°)	环境温度及使用流体温度 (℃)	保证耐压力 ( Mpa)	使用压力范围 ( Mpa)	流量特性Cv值		重量 (g)
代码	规格	接管螺纹	消声器	EXH 排气螺纹	旋钮切换角度 (°)	环境温度及使用流体温度 (℃)	保证耐压力 ( Mpa)	使用压力范围 ( Mpa)	IN→OUT	OUT→EXH	重量 (g)
JT-UAEMD	20	01(Rc1/8)	S(内置消声器)	Rc1/8	90	-5 ~60	1.5	0. 1 ~ 1.0	0.65	0.69	76
	20	02(Rc1/4)		Rc1/8					0.88	0.84	76
	30	02(Rc1/4)		Rc1/4					1.7	1.7	127
	30	03(Rc3/8)		Rc1/4					2.3	1.9	127
	40	02(Rc1/4)		Rc3/8					2.0	2.3	247
		03(Rc3/8)							3.0	3.1
		04(Rc1/2)							3.8	3.6

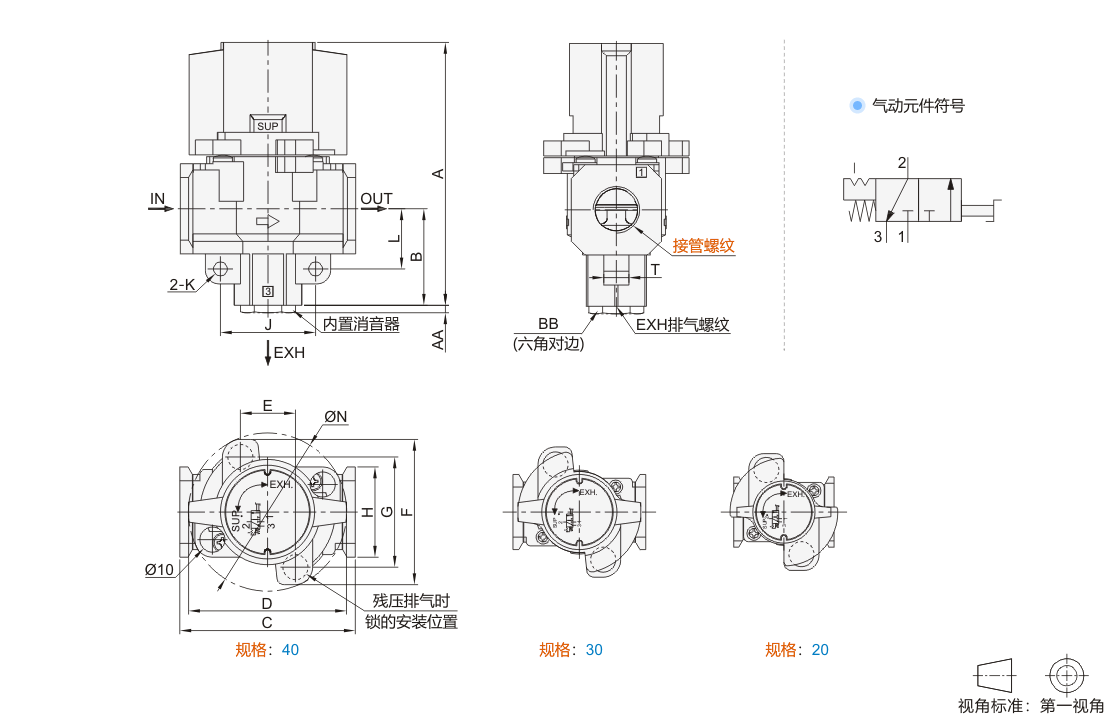

尺寸表

规格	A	B	C	D	E	F	G	H	N	J	K	L	T	AA	BB
20	66.4	22.3	40	37.5	14	46.6	33.6	28	37.5	24	4.5	14.8	9	3	12
30	80.3	80.3	53	49	19	52	38	30	49	30	4.5	19	9	3	14
40	104.9	104.9	70	63	22	58	44	36	63	38	5.5	24	10	3	19
