圆弧齿同步轮 H5M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
EBN01	H5M090	9	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	详见产品简介
EBN02	H5M090	9	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	详见产品简介
EBN05	H5M090	9	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	详见产品简介
EBN11	H5M150	15	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	详见产品简介
EBN12	H5M150	15	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	详见产品简介
EBN15	H5M150	15	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	详见产品简介
EBN21	H5M250	25	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	详见产品简介
EBN22	H5M250	25	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	详见产品简介
EBN25	H5M250	25	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	详见产品简介

本体宽度限制，以下内孔范围内螺钉孔贯穿同步轮。
不在上述范围内，螺孔不贯穿。
由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。

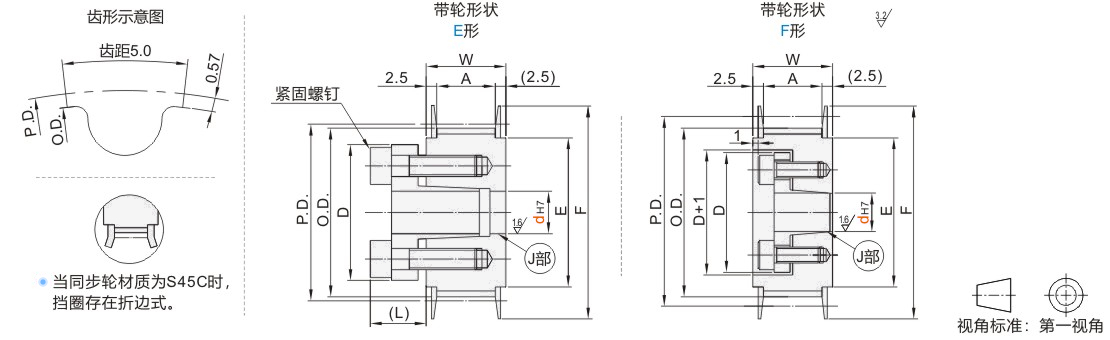

带轮类型	E形	F形
H5M090	d=28~32	d=8

选型参数

选型表

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)						P.D.	O.D.	F	E	A
型号			H5M090		H5M150		H5M250
代码	齿数		E形	F形	E形	F形	E形	F形
代码	齿数		(CT胀套)	(CH胀套)	(CT胀套)	(CH胀套)	(CT胀套)	(CH胀套)
JT-VXZSD-H5M090 JT-VXZSU-H5M090 JT-VXZSO-H5M090 JT-VXZDD-H5M150 JT-VXZDU-H5M150 JT-VXZDO-H5M150 JT-VXZUD-H5M250 JT-VXZUU-H5M250 JT-VXZUO-H5M250	22	E F	8	—	—	—	—	—	35.01	33.87	40	27	H5M090 A:11 W:16 H5M150 A:17 W:22 H5M250 A:27 W:32
	24		8•10	8	10	8	10	8	38.2	37.06	45	30
	25		8•10	8	10	8	10	8	39.79	38.65	45	30
	26		8~12	8	10~12	8~12	10~12	8~12	41.38	40.24	48	35
	28		8~12	8	10~12	8~12	10~12	8~12	44.56	43.42	48	35
	30		10~15	—	10~15	10~12	10~15	10~12	47.75	46.61	52	36
	32		10~17		10~17	10~12	10~17	10~12	50.93	49.79	55	40
	34		10~17		10~17	10~12	10~17	10~17	54.11	52.97	61	45
	36		10~17		10~17	10~12	10~17	10~17	57.3	56.16	61	45
	40		10~17		10~17	10~12	10~17	10~17	63.66	62.52	67	50
	44		12~25		12~25	12	12~25	12~25	70.03	68.89	74	58
	48		12~28		12~28	12	12~28	12~28	76.39	75.25	83	63
	50		12~32		12~32	12	12~32	12~32	79.58	78.44	87	67
	60		12~32		12~40	12	12~40	12~35	95.49	94.35	99	80
	72		12~32		12~42	12	12~42	12~35	114.59	113.45	119	100

胀套孔径尺寸表

dH7	容许最大扭矩N•m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725		71		19
42	757		74		20

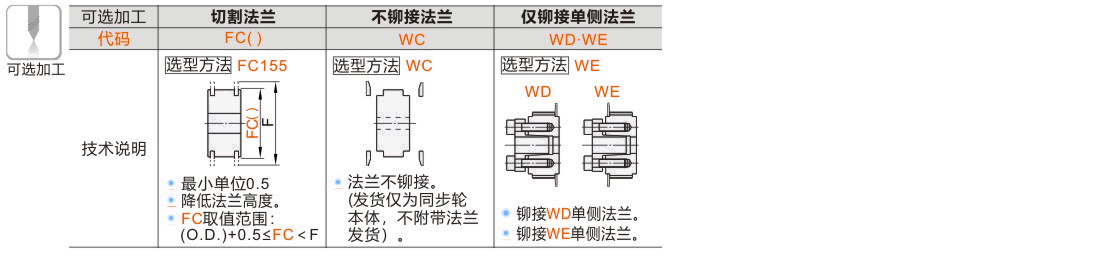

可选加工参数

暂未上传文档资料
