圆形直杆手柄紧定可调位型

图片仅供参考

圆形直杆手柄紧定可调位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

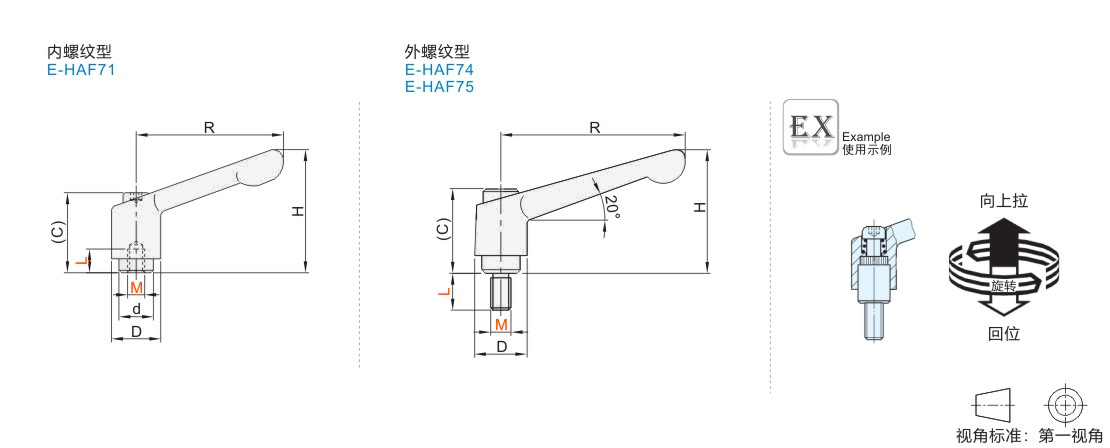

代码	主体 / 材质	主体 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	类型
JT-VQBALD	ZDC	烤漆	S45C	发黑	圆形直杆型 ● 内螺纹型
JT-VQBALF	ZDC	喷塑	Q235	发黑	圆形直杆型 ● 外螺纹型
JT-VQBALO	ZDC	喷塑	SUS304	—	圆形直杆型 ● 外螺纹型

选型参数

内螺纹型

型号		L	主体颜色	R	D	d	H	(C)	参考重量 (kg/pcs)
代码	M	L	主体颜色	R	D	d	H	(C)	参考重量 (kg/pcs)
JT-VQBALD	4	8	E(黑色) J(橘色) Y(银色)	45	13	10	35	25	0.03
	5								0.04
	6								0.05
	6	10							0.JT-VMPSLCSFZMPNZFZ
	8	10		63	18	13.5	45	31	0.08
	8	14		63	18	13.5	45	31	0.09
	10	14		78	21	16	55	36	0.11
	10	17		92	24	19	65	43	0.12
	12	17							0.13
	12	22							0.14

外螺纹型（Q235）

型号		L	主体颜色	R	D	H	(C)	参考重量 (kg/pcs)
代码	M	L	主体颜色	R	D	H	(C)	参考重量 (kg/pcs)
JT-VQBALF	5	12	E(黑色) G(灰色) J(橘色)	45	13	35	25.5	0.04
		16
		20
		25
		32
	6	12
		16
		20
		25
		32
		40
	8	16		65	17.5	45	32	0.08
		20
		25
		32
		40						0.09
		50						0.09
	10	20		80	21	55	38	0.13
		25
		30
		35						0.14
		40
		45
		50

外螺纹型（SUS304)

型号		L	主体颜色	R	D	H	(C)	参考重量 (kg/pcs)
代码	M	L	主体颜色	R	D	H	(C)	参考重量 (kg/pcs)
JT-VQBALO	4	10	E(黑色) J(橘色)	45	13	35	24.5	0.03
		15
		20
		25						0.04
	5	10						0.03
		15						0.04
		20
		25
		30
	6	10						0.03
		20						0.04
		30
		40
		50
	8	10		63	17.5	45	32	0.08
		20						0.08
		30						0.09
		40
		50
	10	10		80	21	55	38	0.08
		20						0.09
		30
		40
		50						0.11
