双联双作用气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承	动作形式	类型
JT-USUSD	滑动轴承	双作用	双联气缸

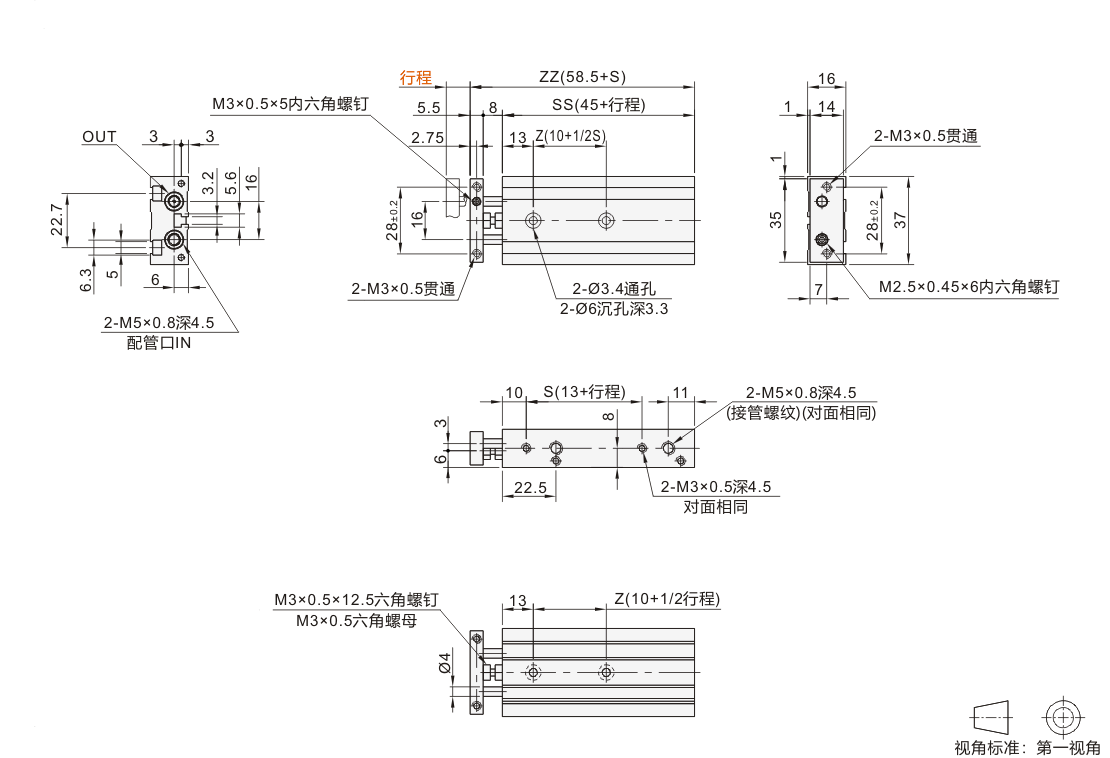

缸径6

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

缸径10-15

缸径20-32

选型参数

选型表

型号		行程	磁性开关数量	缓冲	接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 (MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程调整可能范围	给油
代码	缸径	行程	磁性开关数量	缓冲	接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 (MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程调整可能范围	给油
JT-USUSD	6	10	0~2	垫缓冲	M5	空气	0.7	0.15	1.05	-10~60°C 不冻结	30~300	0~5	不需要
		20
		30
		40
		50

上表使用活塞最大速度是伸出侧的值。返回侧的使用活塞最大速度是伸出侧值得大约70%。

行程	Z	S	SS	ZZ
10	15	23	55	68.5
20	20	33	65	78.5
20	20	33	65	78.5	30	25	43	75	88.5
40	30	53	85	98.5
50	35	63	95	108.5

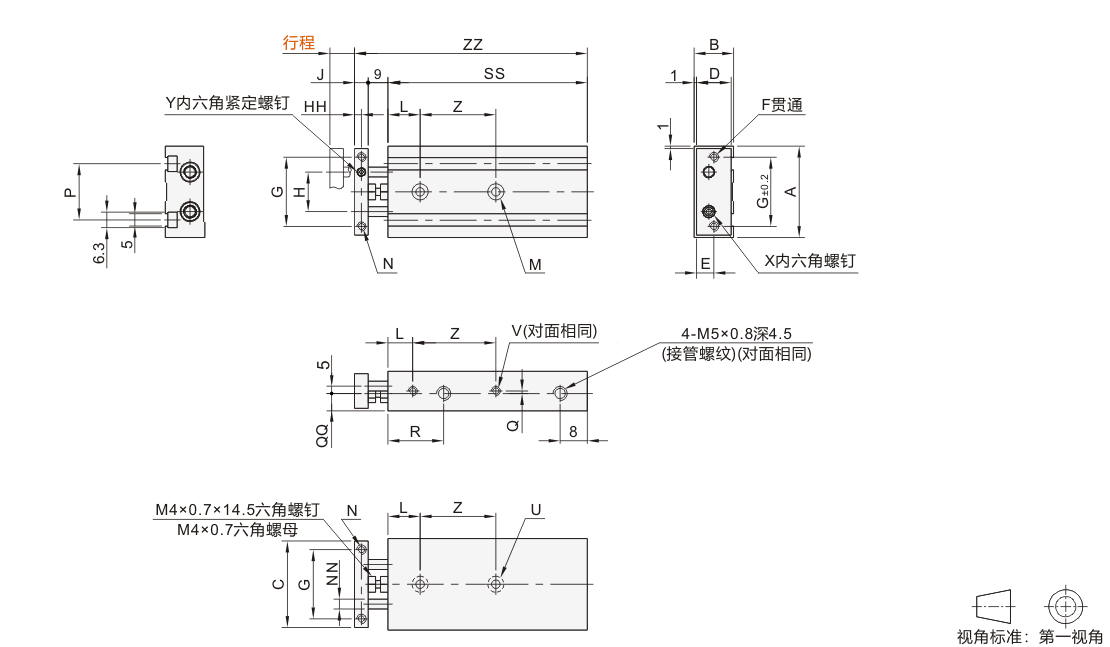

缸径10~15

型号		行程	磁性开关数量	缓冲	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程调整可能范围	给油	SS	Z	ZZ
代码	缸径	行程	磁性开关数量	缓冲	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程调整可能范围	给油	SS	Z	ZZ
JT-USUSD	10	10	0~2	垫缓冲	M5	空气	0.7	0.1	1.05	-10~60℃ 不冻结	30~800	0~5	不需要	65	30	82
		15												70		87
		20												75		92
		25												80		97
		30												85	40	102
		35												90		107
		40												95		112
		45												100		117
		50												105		122
		60												115	50	132
		70												125		142
		75												130		147
	15	10									30～700			70	25	89
		15												75		94
		20												80		99
		25												85		104
		30												90	35	109
		35												95		114
		40												100		119
		45												105		124
		50												110		129
		60												120	45	139
		70												130		149
		75												135		154
		80												140	45	159
		90												150	55	169
		100												160	55	179

上表使用活塞最大速度是伸出侧的值。返回侧的使用活塞最大速度是伸出侧值得大约70%。

缸径	A	B	C	D	E	F	G	H	HH	J	L	M	N	NN	P	Q	QQ	R	U	V				X	Y
10	46	17	44	15	7.5	2-M4×0.7	35	20	4	8	20	2-Ø3.4通孔 2-Ø6.5沉孔深3.3	2-M3×0.5 螺孔深5	Ø6	33.6	8.5	7	30	2-M4×0.7 螺孔深7	2-M3×0.5 螺孔深4.5				M3×0.5×10	M5×0.8×5
15	58	20	56	18	9	2-M5×0.8	45	25	5	10	30	2-Ø4.3通孔 2-Ø8沉孔深4.4	2-M4×0.7 螺孔深6	Ø8	48	10	10	38.5	2-M5×0.8 螺孔深8	2-M4×0.7 螺孔深5				M5×0.8×10	M6×1.0×5

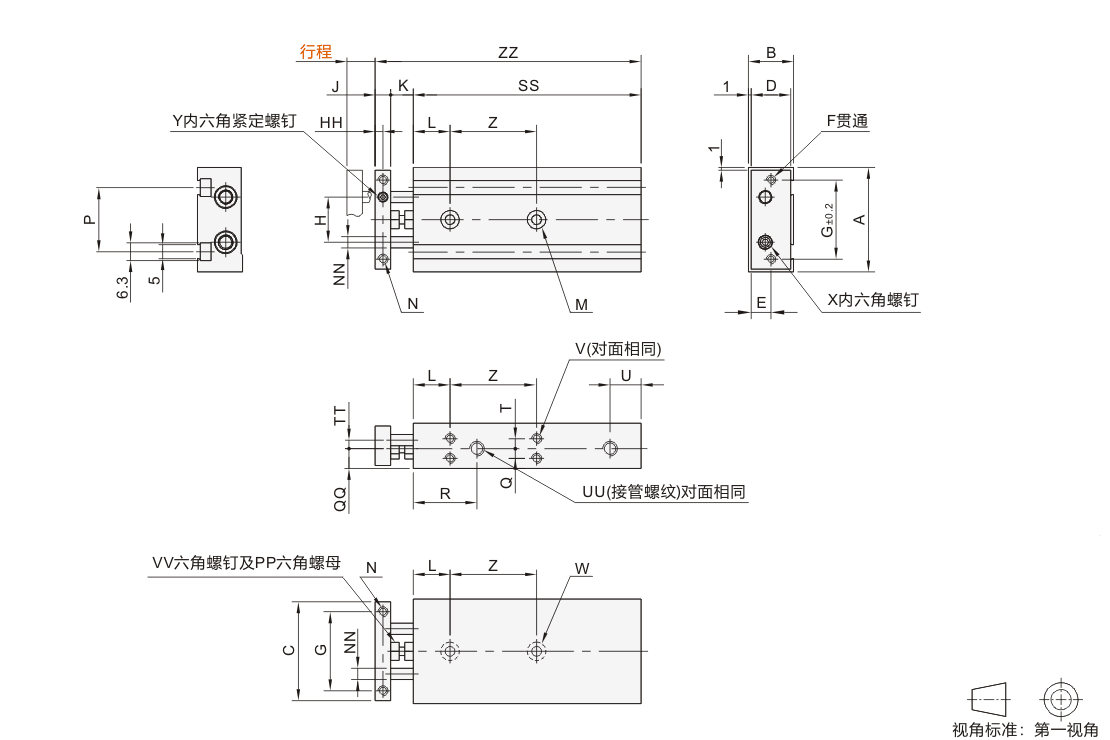

缸径20~32

缸径	A	B	C	D	E	F	G	H	HH	J	K	L	M	N	NN	VV	P
20	64	25	62	23	11.5	2-M5×0.8	50	28	6	12	12	30	2-Ø5.5通孔 2-Ø9.5沉孔深5.3	2-M4×0.7 螺孔深6	Ø10	M6×1.0×18.5	53
25	80	30	78	28	14	2-M6×1.0	60	35	6	12	12	30	2-Ø6.9通孔 2-Ø11沉孔深6.3	2-M5×0.8 螺孔深7.5	Ø12	M6×1.0×185	64
32	98	38	96	36	18	2-M6×1.0	75	44	8	16	14	30	2-Ø6.9通孔 2-Ø11沉孔深6.3	2-M5×0.8 螺孔深8	Ø16	M8×1.25×23	76

缸径	PP	Q	QQ	R	T	TT	U	UU	V	W	X	Y
20	M6×1.0	7.75	12.5	45	9.5	6.5	8	4-M5×0.8 螺孔深4.5	8-M4×0.7 螺孔深5.5	2-M6×1.0 螺孔深10	M6×1.0×12	M8×1.25×6
25	M6×1.0	8.5	15	46	13	9	9	4-Rc1/8 螺孔深6.5	8-M5×0.8 螺孔深7.5	2-M8×1.25 螺孔深12	M6×1.0×14	M8×1.25×6
32	M8×1.25	9	19	56	20	11.5	10	4-Rc1/8 螺孔深6.5	8-M5×0.8 螺孔深7.5	2-M8×1.25 螺孔深12	M8×1.25×16	M10×1.5×8

缸径	SS															Z			ZZ
	行程															行程			行程
	10	15	20	25	30	35	40	45	50	60	70	75	80	90	100	10/15 20/25	30/35 40/45/50	60/70/75 80/90/100	10	15	20	25	30	35	40	45	50	60	70	75	80	90	100
20	80	85	90	95	100	105	110	115	120	130	140	145	150	160	170	30	40	60	104	109	114	119	124	129	134	144	139	154	164	169	174	184	194
25	82	87	92	97	102	107	112	117	122	132	142	147	152	162	172	30	40	60	106	111	116	121	126	131	136	141	146	156	166	171	176	186	196
32	92	97	102	107	112	117	122	127	132	142	152	157	162	172	182	40	50	70	122	127	132	137	142	147	152	157	162	172	182	187	192	202	212

型号		行程	磁性开关数量	缓冲	接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 (MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程调整可能范围	给油
代码	缸径	行程	磁性开关数量	缓冲	接管螺纹	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 (MPa)	环境和流体温度(℃)	活塞使用速度 (mm/s)	行程调整可能范围	给油
JT-USUSD	20	10 15 20 25 30 35 40 45 50 60 70 75 80 90 100	0~2	垫缓冲	M5	空气	0.7	0.05	1.05	-10~60 不冻结	30~700	0~5	不需要
	25				Rc1/8						30~600
	32				Rc1/8						30~700

上表使用活塞最大速度是伸出侧的值。返回侧的使用活塞最大速度是伸出侧值得大约70%。
