台阶型圆形支柱两端内螺纹

图片仅供参考

台阶型圆形支柱两端内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-PBLUD	SS400	—	台阶型 ● 两端内螺纹型 ● 标准型
JT-PBLUU	SS400	发黑	台阶型 ● 两端内螺纹型 ● 标准型
JT-PBLUQ	SS400	无电解镀镍	台阶型 ● 两端内螺纹型 ● 标准型
JT-PBLUX	SUS304	—	台阶型 ● 两端内螺纹型 ● 标准型

L	公差
15~300	±0.2
300.5~600	±0.3
601~720	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

型号										最小单位1					M·N																E						F					P					Q
代码						D				L					M·N																E						F					P					Q
JT-PBLUD JT-PBLUU JT-PBLUQ JT-PBLUX						8				15~160					3 4																4						4					6					6
						10				15~360					4 5																5						5					8					8
						12				20~420					5 6																6						6					10					10
						15				25~520					6 8																8						8					12					12
						20				40~520					6 8 10 12																10						10					16					16
						25				55~620					6 8 10 12 16																12						12					20					20
						30				55~720					6 8 10 12 16																16						16					24					24

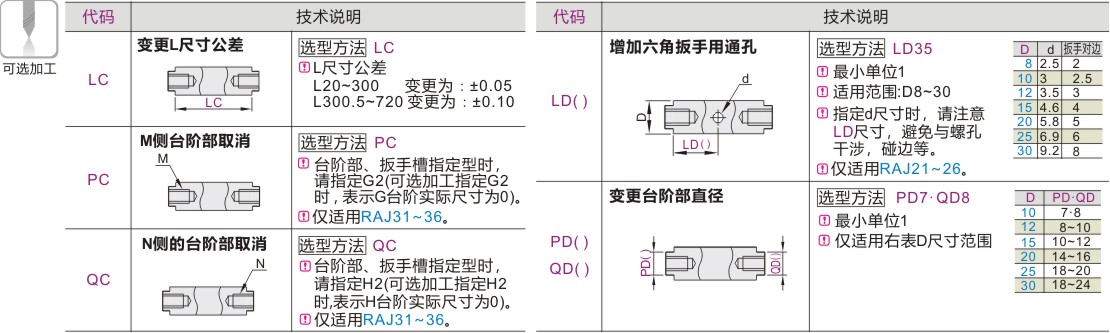

可选加工参数

产品名称

暂未上传文档资料
