规格 *

蝶形铰链平型锥孔型左右偏置

图片仅供参考

蝶形铰链平型锥孔型左右偏置

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAMFX	精密型	A6063-T5	本色阳极氧化	铝框架专用 ● 左右偏置型

推荐：相同尺寸不同材质请查阅HFR24(详情请在怡合达网站搜索查看)。

转轴位置有POM衬套，可防止金属之间摩擦。

选型参数

选型表

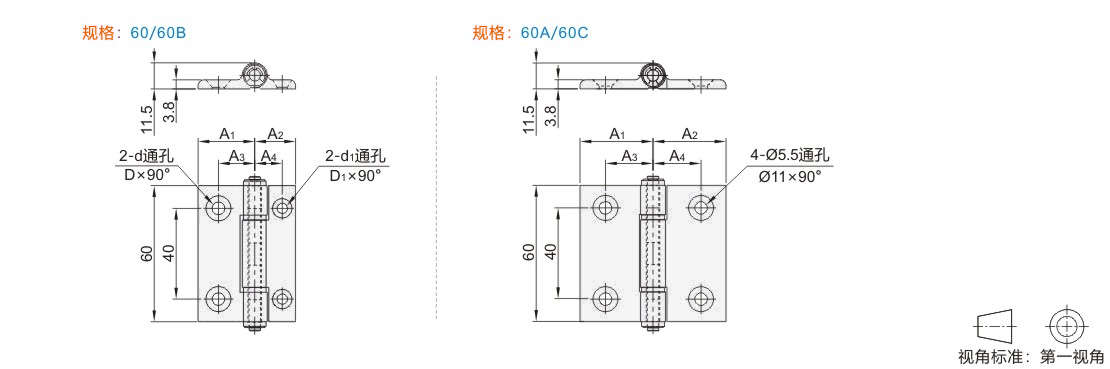

型号		A1					A2				A3			A4					D	D1	d	d1	负载 (kg)				参考重量 (Kg/pcs)
代码	规格	A1					A2				A3			A4					D	D1	d	d1	负载 (kg)				参考重量 (Kg/pcs)
JT-QAMFX	60	25					18				16			11					11	8.5	5.5	4.5	15				0.08
	60A						25							16					—	—	—	—
	60B						32							21					11	11	5.5	5.5
	60C	32					32				21			21					—	—	—	—

容许负载为使用2个时的数值。
