中行程定位柱球面型内六角孔安装

图片仅供参考

中行程定位柱球面型内六角孔安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	类型
JT-WBTFO	轻载	S45C	29~35HRC	发黑	1215	57~63HRC	发黑	SUS304	无防松型 ● 金属销
JT-WBTOS	轻载	S45C	29~35HRC	发黑	1215	57~63HRC	发黑	SUS304	带防松型 ● 金属销
JT-WBTOD	重载	S45C	29~35HRC	发黑	1215	57~63HRC	发黑	SUS304	带防松型 ● 金属销

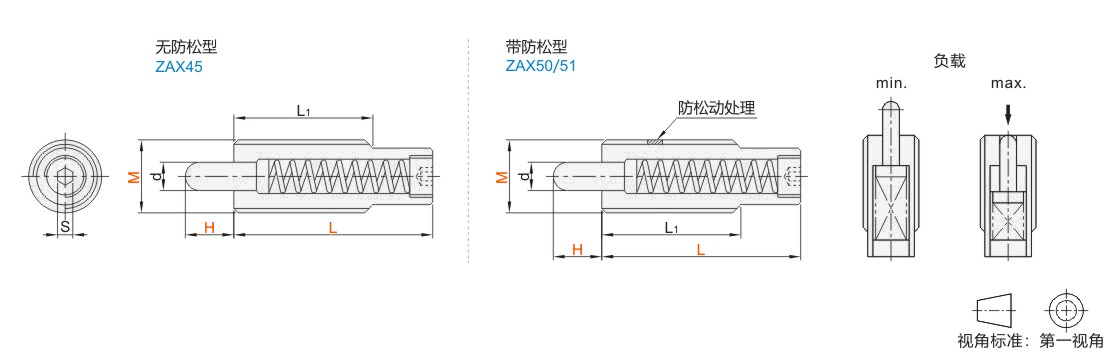

选型参数

无防松型

型号		H	L	L1	d	S	负载(N)
代码	M						轻载
代码	M						min.	max.
JT-WBTFO	16	11	80	35	7.3	8	17	74
		21	120				21	81
		31	150				21	89
		41	200				16	80
	22	21	130	50	9		80	214
		31	168				70	210
		41	226				76	208

kgf=N×0.101972

带防松型

型号		H	L	L1	d	S	负载(N)
代码	M						轻载JT-WBTOS		重载JT-WBTOD
代码	M						min.	max.	min.	max.
轻载 JT-WBTOS 重载 JT-WBTOD	10	8	35	25	4	3	6	16	12	22
	12	10	43	35	5.5	4	4	18	7	46
	16	10	48		8	6	7	24	10	43
		10	58				15	42	14	84
		15	58				9	33	10	57
		20	58				4	23	8	33
		20	83				11	43	18	72
		25	98				13	41	20	70
		30	98				13	47	20	80
		30	118*				24	110	—	—
		40	148				13	63	21	113
		50	148				7	43	13	75
	24	15	60	45	10	8	14	87	40	192

带*号规格不适用JT-WBTOD。 kgf=N×0.101972
