产品详情
文档下载

标准型真空过滤器

代码	材质 / 主体	材质 / 滤芯	适用滤芯代码	类型
JT-UVTQD	聚碳酸酯	聚乙烯醇缩甲醛	JT-UVTFD	标准型真空过滤器

标准型真空过滤器专用滤芯

代码	类型	材质
JT-UVTFD	标准型真空过滤器专用滤芯	聚乙烯醇缩甲醛 ( PVFM)

特点
体积小，重量轻；
快换接头式，配置方便快捷；
滤芯可以更换；
采用快捷的装拆结构，不需要工具便可更换滤芯；
直通型，进口与出口在同一条线上，安装方便；
带托架。

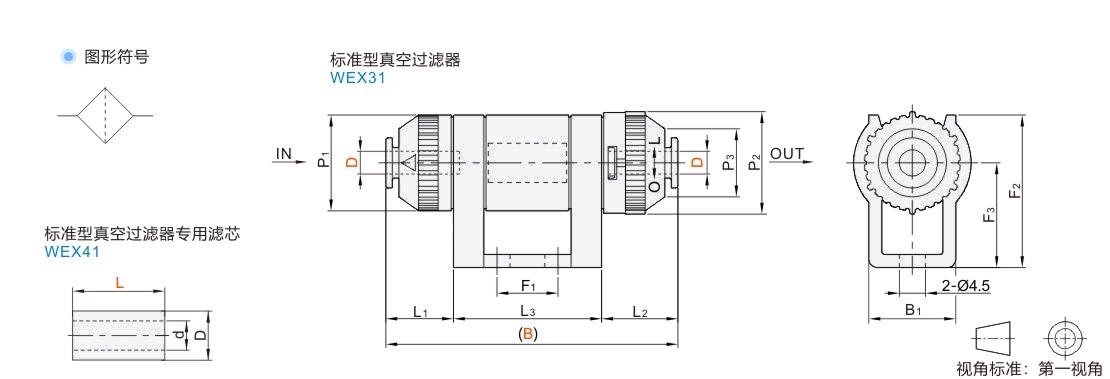

选型参数

JT-UVTQD

型号								B			滤芯长度				B1			L1		L2			L3			P1			P2			P3		F1				F2				F3
代码				管径D				B			滤芯长度				B1			L1		L2			L3			P1			P2			P3		F1				F2				F3
JT-UVTQD				4				53.2			20				23			9.1		14.1			30			18			19.5			11.6		10				29				20
				6				53.2			20				23			9.1		14.1			30			18			19.5			11.6		10				29				20
				6				67			26				27			15.5		17.5			34			22			23.1			15.6		14				35				24
				8				67										15.5		17.5												15.6
				10				75										20		21												18

JT-UVTFD

型号								D			d
代码				L				D			d
JT-UVTFD				20				12			8
JT-UVTFD				26				16			12

技术参数

型号	JT-UVTQD-D4-B53.2										JT-UVTQD-D6-B53.2							JT-UVTQD-D6-B67							JT-UVTQD-D8-B67							JT-UVTQD-D10-B75
适用软管外径D	4										6							6							8							10
流量/min(ANR)	10										10							30							50							60
使用流体	空气、氮气
使用压力范围	-100~0Kpa
过滤精度	10μm
环境及流体温度	0~60℃(但未冻结)
滤芯耐压差	0.15MPa
适用软管材料	尼龙、软尼龙、PU软管、极软PU管
适用滤芯	JT-UVTFD-L20																	JT-UVTFD-L26

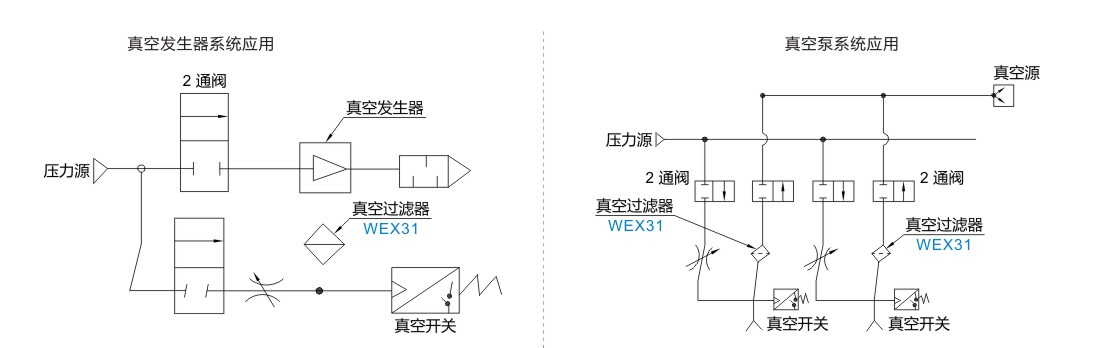

应用例
