带座深沟球轴承机加型菱形座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XAYSD	钢	铝合金	—	喷细砂本色阳极氧化	标准型 ● 无挡圈型
JT-XAYSU	钢	铝合金	弹簧钢	喷细砂本色阳极氧化	标准型 ● 带挡圈型
JT-XAYSQ	钢	铝合金	弹簧钢	喷细砂本色阳极氧化	引导型 ● 带挡圈型

产品特点：
体积小，精度高；
起到固定和支撑作用，支撑机械体旋转；
低晃动，承重载荷大。

轴承精度：GB/T 307 . 1 0级
相当于：JIS B 1514 0级

选型参数

选型表

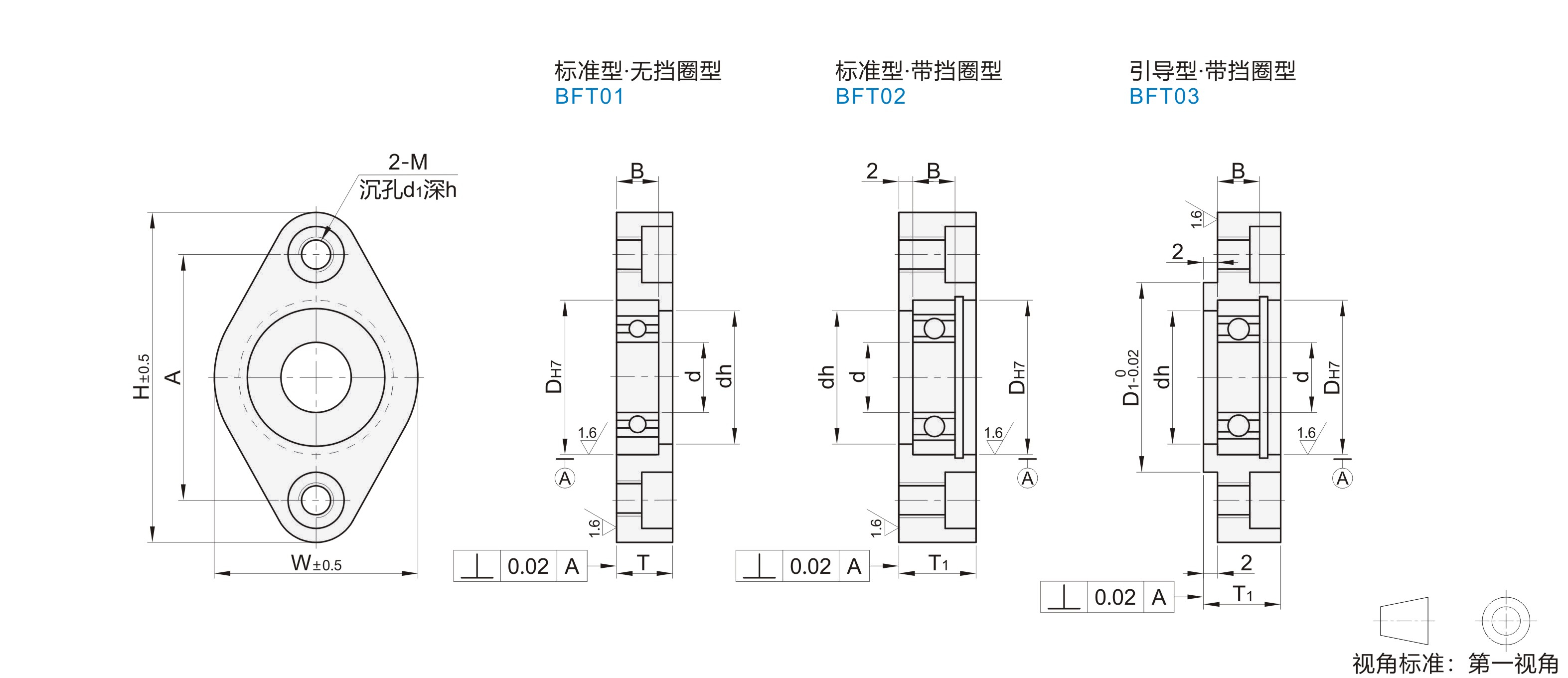

型号		d	DH7	D1	dh	B	T	T1	W	A	H	d1	h	M	基本额定负载(N)		容许转速 rpm(参考)
代码	轴承型号	d	DH7	仅JT-XAYSQ	dh	B	仅JT-XAYSD	仅JT-XAYSU/JT-XAYSQ	W	A	H	d1	h	M	Cr(动)	Cor(静)	容许转速 rpm(参考)
JT-XAYSD JT-XAYSU JT-XAYSQ	698ZZ	8	19	24	15	6	8	11	25	31	43	8.0	4.5	M5	1990	865	33000
	6900ZZ	10	22	27	19				29	35	47				2700	1270	21000
	6901ZZ	12	24	30	22				32	38	50				2890	1460	19000
	6902ZZ	15	28	35	25	7	9	12	37	45	59	9.5	5.5	M6	4300	2300	16000

带挡圈型请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

暂未上传文档资料

带座深沟球轴承 机加型 菱形座
