传动配合部外径D(mm) *

传动配合部长度L(mm) *

5~220/0.1

止动槽尺寸E(mm) *

1~55/0.01

止动槽尺寸F(mm) *

0~110/0.01

图片仅供参考

带肩铰链销止动螺丝固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

直径(d)	0 -0.15	为参考尺寸。

选型参数

选型表

型号			L 最小单位0.1	最小单位0.01		H	(d)	T	(G)	(g)
代码	Dg6		L 最小单位0.1	E	F	H	(d)	T	(G)	(g)
JT-GHPSD JT-GHPSU JT-GHPSQ JT-GHPSF JT-GHPSO JT-GHPDD JT-GHPUD	3	-0.002 -0.008	5.0~55.0	1≤E≤55	F=0或2≤F≤L/2	5.5	2.9	1.5	1.5	0.5
	4	-0.004 -0.012	5.0~55.0			6.5	3.9
	5		10.0~65.0			8	4.9
	6		10.0~110.0			9	5.8			1
	8	-0.005 -0.014	10.0~110.0			12	7.8	2
	10	-0.005 -0.014	15.0~110.0			14	9.8	2
	12	-0.006 -0.017	15.0~220.0			17	11.8	3
	13		20.0~220.0			18	12.8
	14					19	13.8
	15					20	14.8
	16					21	15.8			2
	17					22	16.8
	18					23	17.8
	20	-0.007 -0.020				26	19.8	4
	22					27	21.8
	25					30	24.8

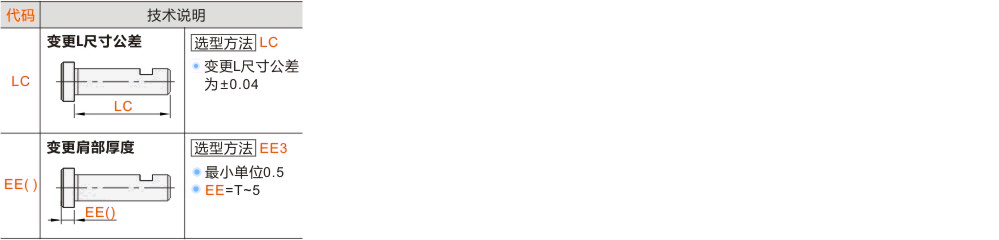

可选加工参数

暂未上传文档资料

带肩铰链销 止动螺丝固定型
