超重型平底活动脚轮

图片仅供参考

超重型平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMFGMO	平底活动型	Q235A	镀黄锌	—	AD	铸铁浇铸聚氨酯	浅棕色	双滚珠轴承
JT-LMFGMO	平底活动型	Q235A	镀黄锌	—	DB	浇铸尼龙	米色	双滚珠轴承
JT-LMFGMX	平底活动型	Q235A	镀黄锌	后五金双刹	AD	铸铁浇铸聚氨酯	浅棕色	双滚珠轴承
JT-LMFGMX	平底活动型	Q235A	镀黄锌	后五金双刹	DB	浇铸尼龙	米色	双滚珠轴承

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

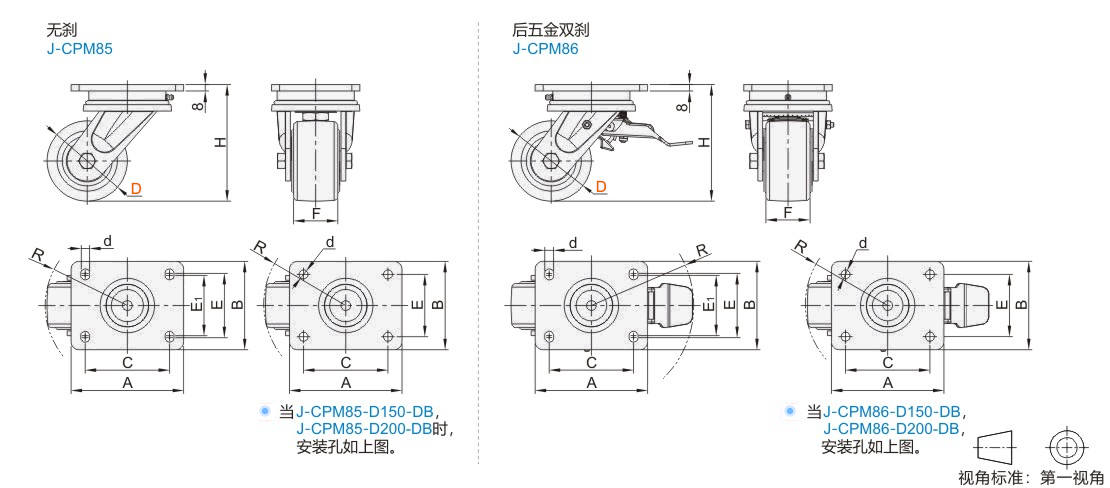

型号		轮部代号	H	F	A	B	C	E	E1	d	R		容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	E	E1	d	JT-LMFGMO	JT-LMFGMX	容许载荷 (kg)	JT-LMFGMO	JT-LMFGMX
无刹 JT-LMFGMO 后五金双刹 JT-LMFGMX	100	DB	145	55	140	110	105	80	75	11	102	126	1500	3.8	4.2
	125	AD	170	50							113.5	135	700	5.3	5.7
	150	AD	200	50							140	140	800	6.0	6.4
	150	DB	205	55	175	140	140	105	—	14	140	140	2500	7.7	8.4
	200	AD	245	50	140	110	105	80	75	11	165	165	1000	7.0	7.5
	200	DB	255	55	175	140	140	105	—	14	165	165	3000	9.3	9.8
