精密快插接头隔板直通型内螺纹

图片仅供参考

精密快插接头隔板直通型内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTQOD	黄铜	黄铜	POM	镀镍	内螺纹 ● 隔板直接头

选型参数

选型表

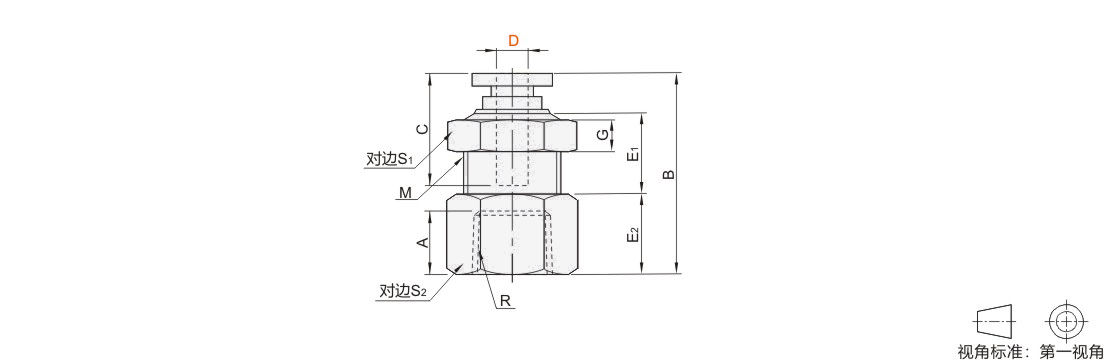

型号		公称型号	R	M	B	E1	E2	A	C	S1	S2	G	有效断面积（mm^²)	重量 (g)
代码	D	公称型号	R	M	B	E1	E2	A	C	S1	S2	G	有效断面积（mm^²)	重量 (g)
JT-LTTQOD	4	1	Rc1/8	M12×1	24.3	9	9	8.5	14.9	14	14	3.5	4.8	16.7
	6	1	Rc1/8	M14×1	25.5	10.2	10	8.5	17	17	17	4	11	25.9
	6	2	Rc1/4	M14×1	28	10.2	12.3	11	17	17	17	4	11	26.2
	8	1	Rc1/8	M16×1	27.5	9.8	10	8.5	18.2	19	19	4.5	20.3	35.4
		2	Rc1/4		29.9		13	11			19			35.8
		3	Rc3/8		30.5		14	11.5			20			33.5
	10	2	Rc1/4	M18×1	32.5	11.1	13	11	20.7	21	21	5	33.9	47.0
	10	3	Rc3/8	M18×1	32.9	11.1	14	11.5	20.7	21	21		33.9	40.4
	12	3	Rc3/8	M22×1	35.5	12.4	14	11.5	23.3	27	27		45.8	83.4
	12	4	Rc1/2	M22×1	37.8	12.4	17	14	23.3	27	27		45.8	78.9
