同步带闭环型 ECE34

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色	使用温度	类型	类型
ECE34	3	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H3M	精密型
ECE34	5	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H5M	精密型
ECE34	8	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H8M	精密型
ECE34	14	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H14M	精密型

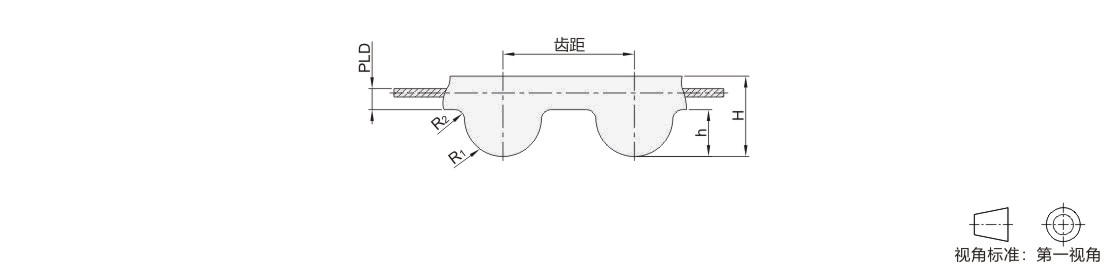

代码	齿形	齿距	h	H		PLD	R1	R2	单位带重(kg/10mm×1m)
ECE34	H3M	3	1.22	2.41	±0.2	0.38	0.86	0.3	0.02
	H5M	5	2.08	3.81		0.57	1.5	0.41	0.05
	H8M	8	3.40	6		0.69	2.59	0.76	0.JT-VMPSLCSFZMPNZFZ
	H14M	14	6	10	±0.4	1.4	4.55	1.35	0.112

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

为减少橡胶屑飞散，精密型橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响；
进口同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有型号的皮带周长为芯线长度；
重量为理论值，与实物可能存在差异，仅供参考；
精密型橡胶同步带表面具有一定的导电功能，如需要经济型防静电同步带，请联系我司产品部门。
