还有0项未选择重置

选择代码

代码参数

公差等级

安装侧端面形状

导入表面形状

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2.5~10/0.01

安装部长度L(mm) *

3~16/1

定位部长度B(mm) *

1~15/0.1

图片仅供参考

定位销球面大头内外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。
高硬度不锈钢产品颈部无退刀槽，保证更好强度。

工艺孔加工条件：D·L·B≥4且P≥6。(工艺孔详细尺寸见产品简介)

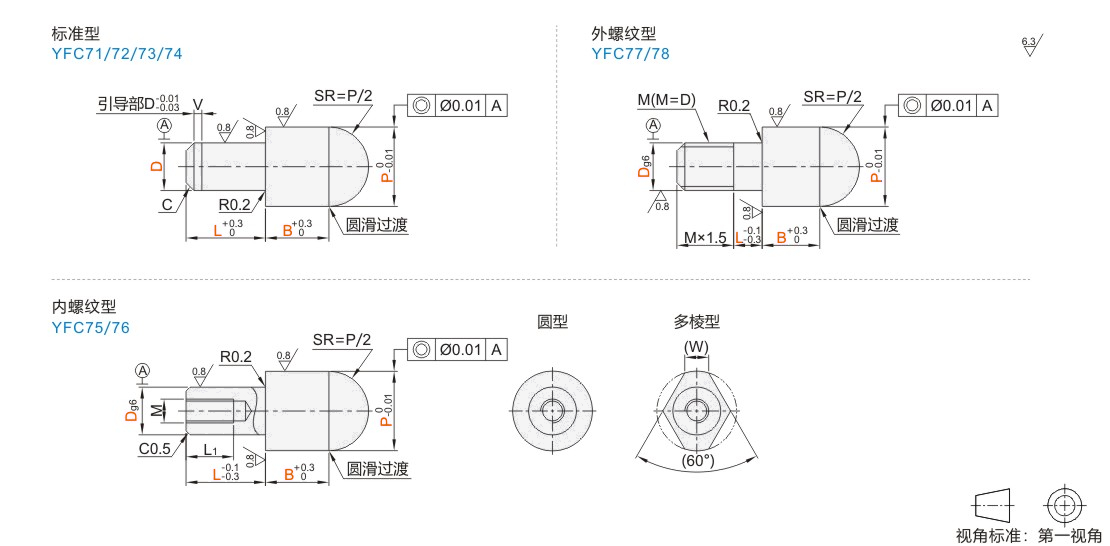

选型参数

标准型

型号		D公差		P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	C	V	(W)
代码	D	m6	p6	P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	C	V	(W)
圆型多棱型 Dm6 Dm6 JT-RAMLD JT-RAMLQ Dp6 Dp6 JT-RAMLU JT-RAMLF	2	+0.008 +0.002	+0.012 +0.006	2.50～8.00	3～16	4～16	1.0～15.0	0.5	0	1.2
	3	+0.008 +0.002	+0.012 +0.006	3.50～8.00				0.5	1	1.5
	4	+0.012 +0.004	+0.020 +0.012	4.50～8.00				1		1.8
	5			5.50～8.00						2.2
	6			6.50～10.00						3
	8	+0.015 +0.006	+0.024 +0.015	8.50～10.00	4～16	5～16				3.5

L尺寸=3时，C=0.5，V=1。

内螺纹型

型号			P (最小单位0.01)	L(最小单位1)		B (最小单位0.1)	(W)	M	L1
代码	Dg6		P (最小单位0.01)	圆型	多棱型	B (最小单位0.1)	(W)	M	L1
圆型多棱型 JT-RAMLO JT-RAMLX	6	-0.004 -0.012	6.50～10.00	6～16	9～16	2.0～15.0	3	M3	5
圆型多棱型 JT-RAMLO JT-RAMLX	8	-0.005 -0.014	8.50～10.00	8～16	12～16	2.0～15.0	3.5	M4	8

外螺纹型

型号			P (最小单位0.01)	L (最小单位1)	B(最小单位0.1)		(W)	M
代码	Dg6		P (最小单位0.01)	L (最小单位1)	圆型	多棱型	(W)	M
圆型多棱型 JT-RAMLL JT-RAMLM	3	-0.002 -0.008	3.50～8.00	3～10	1.0～15.0	1.0～10.0	1.5	M3
	4	-0.004 -0.012	4.50～8.00			1.0～10.0	1.8	M4
	5		5.50～8.00			1.0～12.0	2.2	M5
	6		6.50～10.00			1.0～12.0	3	M6
	8	-0.005 -0.014	8.50～10.00	4～10		1.0～15.0	3.5	M8

暂未上传文档资料

定位销 球面大头 内外螺纹型
