规格 *

蝶形铰链双轴型锥孔型

图片仅供参考

蝶形铰链双轴型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAMGU	普通型	A6063-T5	喷砂本色阳极氧化	双轴型 ● 锥孔型
JT-QAMGQ	普通型	A6063-T5	喷砂黑色阳极氧化	双轴型 ● 锥孔型

转轴位置有POM衬套，可防止金属之间摩擦。

选型参数

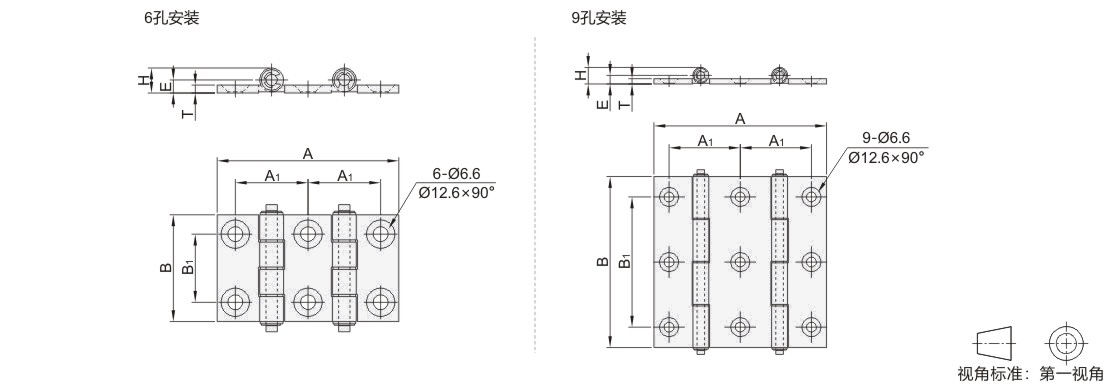

选型表

型号								A				B						A1				B1				H					T					E			负载 (kg)					参考重量 (kg/pcs)
代码				规格				A				B						A1				B1				H					T					E			负载 (kg)					参考重量 (kg/pcs)
6孔安装 JT-QAMGU JT-QAMGQ				80				80				47						32				30				11					3.5					5.75			10					0.054
				90				90				47						37				30																						0.056
				104				104				63						42				37																						0.073
				114				114				63						47				37																						0.08
9孔安装 JT-QAMGU JT-QAMGQ				80A				80				78						32				60																	15					0.JT-VMPSLCSFZMPNZFZ
				90A				90				78						37				60																						0.08
				104A				104				113						42				86																						0.14
				114A				114				113						47				86																	22					0.30

容许负载为使用2个时的数值。
