内六角凸端紧定螺钉

图片仅供参考

内六角凸端紧定螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	销售方式	材质	硬度	表面处理	特殊处理
JT-YBRQD	粗牙	PCS	ML40Cr	45HRC~	发黑	—
JT-YBRQU	粗牙	PCS	SUS304	—	—	—
JT-FBMOYBRQQ	粗牙	袋装	SUS304	—	—	C3清洗
JT-FBMOYBRQF	粗牙	袋装	SUS316	—	—	C3清洗

选型参数

销售方式：PCS

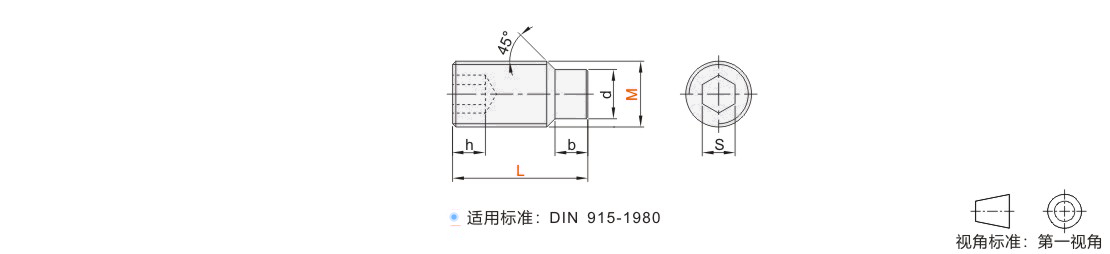

型号		L	S		d
代码	M	L	Max	Min	Max	Min
(ML40Cr) JT-YBRQD (SUS304) JT-YBRQU	3	(3) 4 5 6 8 10 12	1.545	1.52	2	1.75
	4	4 5 6 8 10 12 16 20	2.045	2.02	2.5	2.25
	5	5 6 8 10 12 16 20 25 30	2.56	2.52	3.5	3.2
	6	6 8 10 12 16 20 25 30	3.08	3.02	4	3.7
	8	(6) 8 10 12 16 20 25 30	4.095	4.02	5.5	5.2
	10	10 12 16 20 25 30 35 (40) 45 50	5.095	5.02	7	6.64
	(12)	12 16 20 25 30 35 40 45 50 55	6.095	6.02	8.5	8.14

带（）尺寸仅适用JT-YBRQD。

销售方式：袋装

型号		L	PCS/袋	S		d
代码	M	L	PCS/袋	Max	Min	Max	Min
(SUS304) JT-FBMOYBRQQ (SUS316) JT-FBMOYBRQF	3	5 6 8	20	1.545	1.52	2	1.75
	4	6 8 10	20	2.045	2.02	2.5	2.25
	5	8 10 20 25	10	2.56	2.52	3.5	3.2
	6	10 20 25 30		3.08	3.02	4	3.7
	8	10 20 25 30 35 40		4.095	4.02	5.5	5.2

h/b尺寸表

M	3		4		5		6		8		10		12
L	≤5	＞5	≤6	＞6	≤6	＞6	≤8	＞8	≤10	＞10	≤12	＞12	≤16	＞16
h(min)	1.2	2	1.5	2.5	2	3	2	3.5	3	5	4	6	4.8	8
b	0.75~1	1.5~1.75	1~1.25	2~2.25	1.25~1.5	2.5~2.75	1.5~1.75	3~3.25	2~2.25	4~4.3	2.5~2.75	5~5.3	3~3.25	6~6.3
