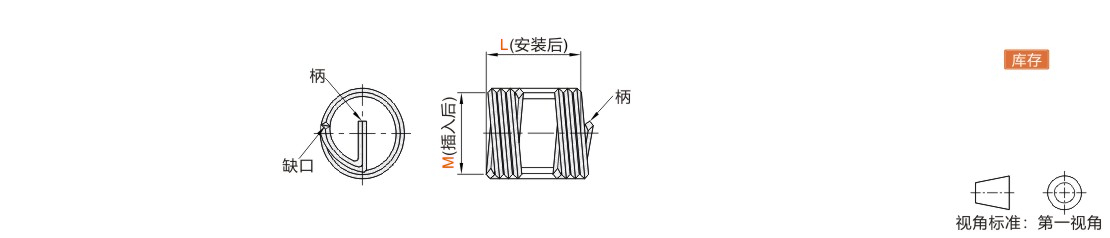

标准型螺纹套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

粗牙

型号			螺距	XM	圈数	安装前长度 (参考值)	外径		建议选用钻头直径
代码	M	L	螺距	XM	圈数	安装前长度 (参考值)	min	max	建议选用钻头直径
JT-XIGSD JT-XIGSQ JT-XIGSO JT-XIGSL JT-XIGSM	1.4*	1.4	0.3	1M	2.8	0.7	1.8	2	1.5
		2.1		1.5M	4.4	1.18
		2.8		2M	6.2	1.5
	1.6*	1.6		1M	3.2	0.8	2.06	2.26	1.7
		2.4		1.5M	4.8	1.35
		3.2	0.35	2M	6.5	1.9
		4		2.5M	8	2.15
		4.8		3M	10.1	2.5
	2	2	0.4	1M	3.2	0.95	2.55	2.8	2.1
		3		1.5M	5.3	1.52
		4		2M	7.4	2.49
		5		2.5M	9.5	3.1
		6		3M	11.6	3.7
	2.5	2.5	0.45	1M	3.6	1.5	3.2	3.7	2.6
		3.75		1.5M	5.9	2.05
		5		2M	8.2	2.76
		6.25		2.5M	10.5	3.88
		7.5		3M	12.8	5
	3	3	0.5	1M	4.2	1.49	3.7	4.35	3.1
		4.5		1.5M	6.8	2.68
		6		2M	9.4	3.88
		7.5		2.5M	12	4.7
		9		3M	14	5.5
	4	4	0.7	1M	4	2.18	5.05	5.6	4.2
		6		1.5M	6.6	3.93
		8		2M	9.1	5.03
		10		2.5M	11.7	6.61
		12		3M	14.3	8.2
	5	5	0.8	1M	4.4	3.14	6.25	6.8	5.2
		7.5		1.5M	7.1	4.38
		10		2M	9.9	6.32
		12.5		2.5M	12.6	8.22
		15		3M	15.3	9.48
	6	6	1	1M	4.3	4.JT-VMPSLCSFZMPNZFZ	7.4	7.95	6.2
		9		1.5M	6.9	5.64
		12		2M	9.6	8.JT-VMPSLCSFZMPNZFZ
		15		2.5M	12.2	9.65
		18		3M	14.9	12.JT-VMPSLCSFZMPNZFZ
	8	8	1.25	1M	4.8	5.08	9.8	10.35	8.3
		12		1.5M	7.7	8.08
		16		2M	10.6	10.85
		20		2.5M	13.5	14.09
		24		3M	16.4	16.3
	10	10	1.5	1M	5	6.18	11.95	12.5	10.4
		15		1.5M	8.1	9.9
		20		2M	11.2	14.83

型号			螺距	XM	圈数	安装前长度 (参考值	外径		建议选用钻头直径
代码	M	L	螺距	XM	圈数	安装前长度 (参考值	min	max	建议选用钻头直径
JT-XIGSD JT-XIGSQ JT-XIGSO JT-XIGSL JT-XIGSM	10	25	1.5	2.5M	14.2	17.2	11.95	12.5	10.4
	10	30	1.5	3M	17.3	20.82	11.95	12.5	10.4
	12	12	1.75	1M	5.3	7.04	14.3	15	12.4
		18		1.5M	8.4	12.68
		24		2M	11.6	17.04
		30		2.5M	14.8	21.51
		36		3M	18	25.7
	14	14	2	1M	5.4	9.2	16.65	17.35	14.5
		21		1.5M	8.7	14.04
		28		2M	11.9	19.4
		35		2.5M	15.2	23
		42		3M	18.5	26.6
	16	16	2	1M	6.3	11.4	18.9	19.4	16.5
		24		1.5M	10	16.57
		32		2M	13.JT-VMPSLCSFZMPNZFZ	21.36
		40		2.5M	17.8	29.69
		48		3M	21	34.5
	18	18	2.5	1M	5.6	12.37	21.3	22	18.6
		27		1.5M	9	18.3
		36		2M	12.3	24.59
		45		2.5M	15.7	32.78
		54		3M	19	38.2
	20	20	2.5	1M	8.4	18.3	23.55	24.4	20.6
		30		1.5M	10	20.46
		40		2M	13.8	28.77
		50		2.5M	17.5	37.5
		60		3M	21.2	46.23
	22	22	2.5	1M	6.9	14	25.9	26.9	22.6
		33		1.5M	11	22
		44		2M	15	31
		55		2.5M	19	40
		66		3M	22.9	49
	24	24	3	1M	6.3	17.6	28	29	24.8
		36		1.5M	10	24.81
		48		2M	13.7	32.05
		60		2.5M	17.4	39.29
		72		3M	21.1	46.53
	27	27	3	1M	7.2	20.79	31.4	32.4	27.8
		40.5		1.5M	11.3	28.8
		54		2M	15.4	36.81
		67.5		2.5M	19.5	44.82
		81		3M	23.6	52.83
	30	30	3.5	1M	7.8	25	34.9	36.1	30.9
		45		1.5M	11.4	34.15
		60		2M	15	49.85
		75		2.5M	18.6	65.55
		90		3M	22.2	81.25

带*规格仅适用JT-XIGSD。

粗牙

型号			螺距	XM	圈数	安装前长度 (参考值)	外径		建议选用钻头直径
代码	M	L	螺距	XM	圈数	安装前长度 (参考值)	min.	max.	建议选用钻头直径
JT-XIGSG	2.5	2.5	0.45	1M	3.6	1.5	3.2	3.7	2.6
		3.75		1.5M	5.9	2.05
		5		2M	8.2	2.76
	3	3	0.5	1M	4.2	1.49	3.7	4.35	3.1
		4.5		1.5M	6.8	2.68
		6		2M	9.4	3.88
	4	4	0.7	1M	4	2.18	5.05	5.6	4.2
		6		1.5M	6.6	3.93
		8		2M	9.1	5.03
	5	5	0.8	1M	4.4	3.14	6.25	6.8	5.2
		7.5		1.5M	7.1	4.38
		10		2M	9.9	6.32
	6	6	1	1M	4.3	4.JT-VMPSLCSFZMPNZFZ	7.4	7.95	6.2
		9		1.5M	6.9	5.64
		12		2M	9.6	8.JT-VMPSLCSFZMPNZFZ
	8	8	1.25	1M	4.8	5.08	9.8	10.35	8.3
		12		1.5M	7.7	8.08
		16		2M	10.6	10.85
	10	10	1.5	1M	5	6.18	11.95	12.5	10.4
		15		1.5M	8.1	9.9
		20		2M	11.2	14.83

细牙
