规格 *

起重旋转吊环

图片仅供参考

起重旋转吊环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMMDF	合金钢	烤漆(橙色)	重载荷

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

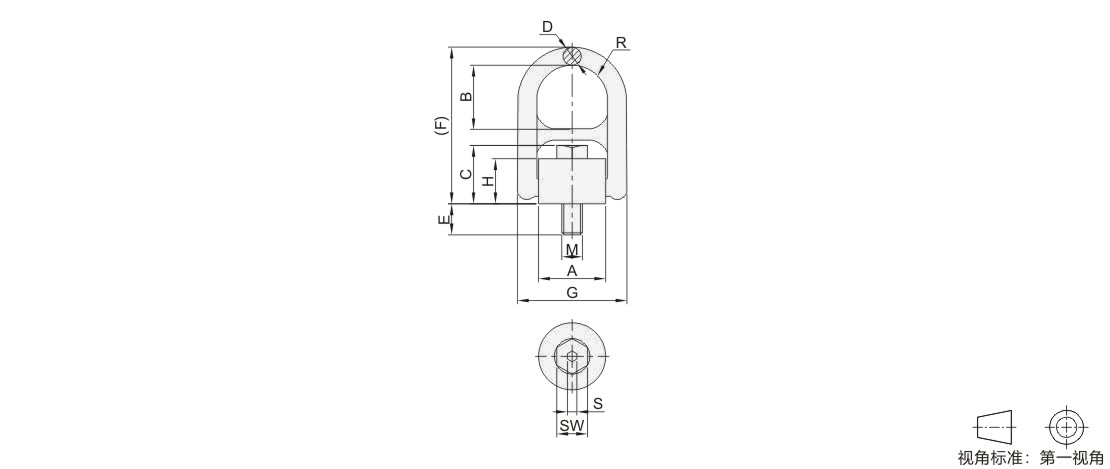

型号						M			安全系数			A				B			C			D			E			(F)		G			H				R			S			SW				净重 (kg)
代码			规格			M			安全系数			A				B			C			D			E			(F)		G			H				R			S			SW				净重 (kg)
JT-YMMDF			0.5T			8			4			33				35			30			10			12			85		56			23.5				17.5			6			13				0.3
			0.7T			10																			15
			1T			12																			20
			1.5T			14						50				55			46			13			21			130		85			36				27			8			18				1
			2T			16						50				55			46			13			24			130		85			36				27			8			18				1
			2.5T			18						65				66			57			16			26			163		109			44				34.5			10			24				2
			3T			20																			30
			5T			24																			36
			5.6T			27						87				80			82.5			25			38			219		150			62.5				45.5			12			30				5.5
			7.8T			30																			48																						5.6
			9T			36																			54																						5.7

工作极限载荷

吊环安装方式
																																																	吊环数量									1				2					1				2				2			2				2				3~4					3~4				3~4
																																																	起吊角度									0°				0°					90°				90°				0~45°			45~60°				不对称				0~45°					45~60°				不对称
																																																	型号						螺纹			工作极限载荷(吨)
代码			规格																																																				螺纹			工作极限载荷(吨)
JT-YMMDF			0.5T			M8			0.8				1.6					0.5				1				0.7			0.5				0.5				1.05					0.75				0.5
			0.7T			M10			1.2				2.4					0.7				1.4				0.98			0.7				0.7				1.47					1.05				0.7
			1T			M12			2				4					1				2				1.4			1				1				2.1					1.5				1
			1.5T			M14			2.4				4.8					1.5				3				2.1			1.5				1.5				3.15					2.25				1.5
			2T			M16			3.2				6.4					2				4				2.8			2				2				4.2					3				2
			2.5T			M18			5				10					2.5				5				3.5			2.5				2.5				5.25					3.75				2.5
			3T			M20			5.6				11.2					3				6				4.2			3				3				6.3					4.5				3
			5T			M24			9.2				18.4					5				10				7			5				5				10.5					7.5				5
			5.6T			M27			9.5				19					5.6				11.2				7.84			5.6				5.6				11.76					8.4				5.6
			7.8T			M30			12				24					7.8				15.6				10.92			7.8				7.8				16.38					11.7				7.8
			9T			M36			12.5				25					8				16				11.2			8				8				16.8					12				8
