100系列链轮链条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

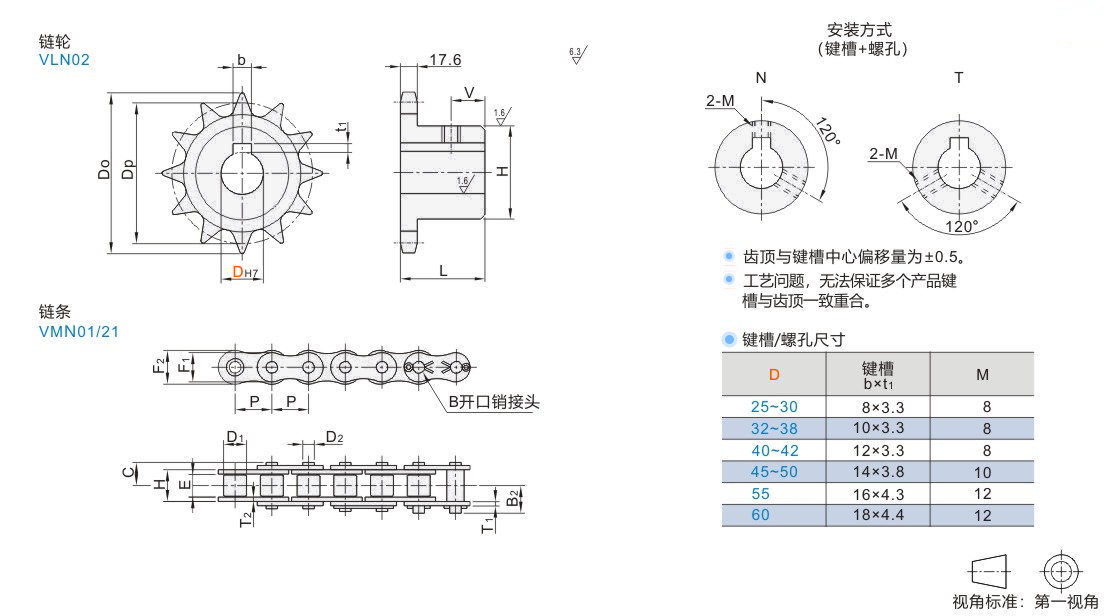

链轮

代码	材质	热处理	表面处理	类型
VLN02	S45C	齿顶高频	发黑	100系列

链条

代码	类型		节距（P）	材质
VMN01	100系列	标准型	31.75	钢
VMN21	100系列	重载型	31.75	钢

100系列链轮链条请勿与20B系列链轮链条配合！

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索JT-KGKSD/JT-KGKSU/JT-KGKDD/JT-KGKUD/JT-KGKQD/JT-KGKQU/JT-KGKFD/JT-KGKOD/JT-KGKXD/JT-KGKXU/JT-KGKLD/JT-KGKLU查看（如遇到其他特殊情况可咨询确认）。

选型参数

链轮

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-KIZSU-100	10	25 28 30 32 35 38 40 42	117	102.75	65	50	16
	11	25 28 30 32 35 38 40 42 45 (48) (50)	127	112.7	75
	12	25 28 30 32 35 38 40 42 45 48 50 55	138	122.67	86
	13	25 28 30 32 35 38 40 42 45 48 50 55	148	132.67	94
	14	25 28 30 32 35 38 40 42 45 48 50 55 60	158	142.68	98
	15	32 35 38 40 42 45 48 50 55 60	168	152.71
	16	38 45 50 55 60	179	162.74
	17	38 45 50 60	189	172.79	107
	18	38 45 50 60	199	182.84
	19	38 45 50 60	209	192.9
	20	38 45 50 60	220	202.96
	21	45 50 60	230	213.03

带( )D尺寸对应规格的安装方式为T，其余为N。

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		接头形式	内节内高	滚子	销轴			链节
代码	节数	接头形式	E	D1	C	B2	D2	T1	T2	H	F1	F2
标准型JT-KGZSD-100	4~	B(开口销)	19.05	19.05	19.95	22.95	9.54	3.99	3.99	27.45	26.04	30.16
重载型JT-KGZUD-100	4~	B(开口销)	19.05	19.05	21.35	25.35	9.54	4.80	4.80	29.10	26.04	30.16
