外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

5~240/0.1

外螺纹长度A(mm) *

3~90/1

台阶直径P(mm) *

内螺纹大小N(mm) *

图片仅供参考

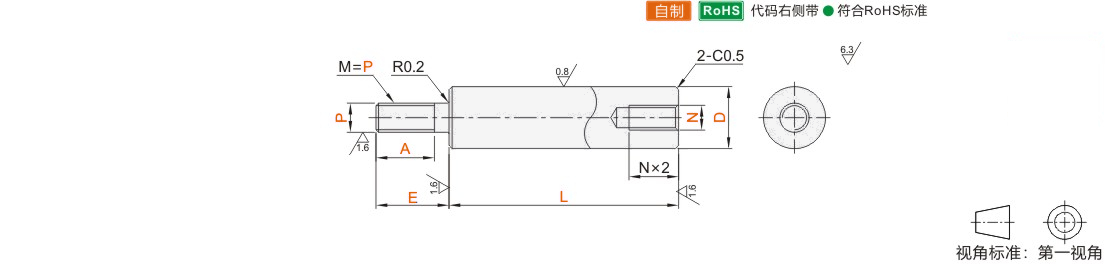

台阶螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	类型
JT-GXZSD●	g6	g6	S45C	发黑	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZSU●	g6	g6	S45C	无电解镀镍	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZDX●	g6	g6	SUS304	—	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZFD●	h7	h7	S45C	无电解镀镍	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZFU	h7	h7			一端外螺纹一端内螺纹型 ● 标准型
JT-GXZFX●	h7	h7	SUS304	—	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZXD●	h9	g6	S45C	发黑	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZXX●	h9	g6	SUS304	—	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZMD●	h9	h7	S45C	无电解镀镍	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZMX●	h9	h7	S45C	发黑	一端外螺纹一端内螺纹型 ● 标准型
JT-GXZMU●	h9	h7	SUS304	—	一端外螺纹一端内螺纹型 ● 标准型

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

型号		最小单位0.1		最小单位1	P	N
代码	Dg6	L	E	A	P	N
JT-GXZSD JT-GXZSU JT-GXZDX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	3 4
	8	18.0~400.0			3 4 5 6	3 4 5 6
	10	18.0~500.0			4 5 6 8	4 5 6
	12	25.0~600.0			5 6 8 10	5 6 8
	13	20.0~600.0			5 6 8 10	5 6 8
	15	25.0~700.0			5 6 8 10 12	5 6 8 10
	16	20.0~800.0			5 6 8 10 12	5 6 8 10
	17	35.0~600.0			5 6 8 10 12	5 6 8 10 12
	18	25.0~800.0			5 6 8 10 12	5 6 8 10 12
	20	35.0~600.0			5 6 8 10 12 16	5 6 8 10 12
	22	25.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16 20	5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20 24	8 10 12 16 20
	35	65.0~800.0			8 10 12 16 20 24 30	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30	12 16 20 24 30
	50	95.0~800.0			16 20 24 30	16 20 24 30

型号		最小单位0.1		最小单位1	P	N
代码	Dh7	L	E	A	P	N
JT-GXZFD JT-GXZFU JT-GXZFX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	3 4
	8	18.0~400.0			3 4 5 6	3 4 5 6
	10	18.0~500.0			4 5 6 8	4 5 6
	12	25.0~600.0			5 6 8 10	5 6 8
	15	25.0~700.0			5 6 8 10 12	5 6 8 10
	20	35.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16 20	5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20 24	8 10 12 16 20
	35	65.0~800.0			8 10 12 16 20 24 30	12 16 20 24
	40	75.0~800.0			12 16 20 24 30	12 16 20 24 30
	50	95.0~800.0			16 20 24 30	16 20 24 30

型号		最小单位0.1		最小单位1	P	N
代码	Dh9	L	E	A	P	N
JT-GXZXD JT-GXZXX JT-GXZMD JT-GXZMU JT-GXZMX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	3 4
	8	18.0~400.0			3 4 5 6	3 4 5 6
	10	18.0~500.0			4 5 6 8	4 5 6
	12	25.0~600.0			5 6 8 10	5 6 8
	15	25.0~700.0			5 6 8 10 12	5 6 8 10
	20	35.0~800.0			5 6 8 10 12 16	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16 20	5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20 24	8 10 12 16 20
	35	65.0~800.0			8 10 12 16 20 24 30	12 16 20 24

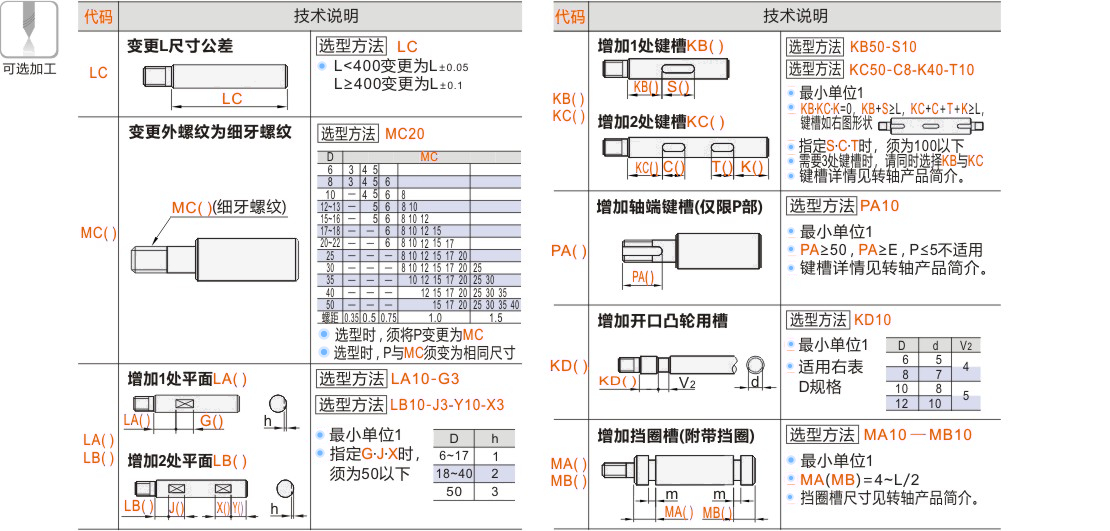

可选加工参数
