规格 *

双列交叉滚子导轨

图片仅供参考

双列交叉滚子导轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	导轨 / 导轨	导轨 / 表面处理	保持架 / 材质	滚柱 / 材质	类型
JT-HMOSU	SUJ2	—	SUS304	SUJ2	双列交叉滚子导轨

1套：3个轨道座/2个轨道片/8个端面螺丝。
其它规格可定制。

选型参数

选型表

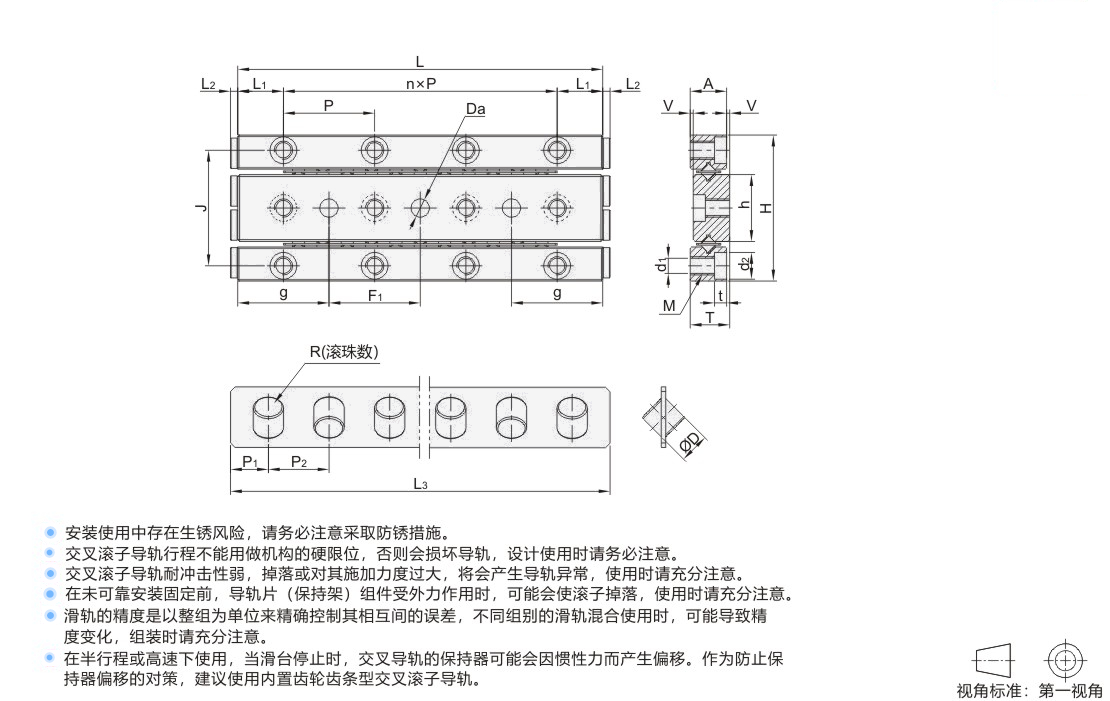

型号		外形尺寸							保持器规格					安装孔尺寸											基本额定负荷		重量 (g)
代码	规格	最大行程	H	T	L	A	h	V	D	L3	R	P1	P2	J	L1	L2	n×P	g	F1	Da	M	d1	d2	t	C(动) N	Co(静) N	重量 (g)
JT-HMOSU	1020	12	17	4.5	20	4	7.8	0.5	1.5	14	5	2	2.5	13.4	5	1.5	1×10	10	10	2	M2	1.65	3	1.4	345	490	10
	1030	22	17	4.5	30	4	7.8		1.5	19	7	2	2.5	13.4	5	1.5	2×10	10	10	2	M2	1.65	3	1.4	483	686	15
	2030	18	24	6.5	30	6	11		2	21	5	2.5	4	19	7.5	2	1×15	15	15	3	M3	2.55	4.4	2	635	880	31
	2045	24			45					33	8						2×15								1016	1408	46
	2060	30			60					45	11						3×15								1397	1936	62
	2075	44			75					53	13						4×15								1651	2288	77
	3050	28	36	8.5	50	8	16.6		3	36	7	3	5	29	12.5	2.5	1×25	25	25	4	M4	3.3	6	3.1	1925	2541	104
	3075	48			75					51	10						2×25								2750	3630	155
	30100	58			100					71	14						3×25								3850	5082	207
	30125	78			125					86	17						4×25								4675	6171	259
	30150	88			150					106	21						5×25								5775	7623	311
	4080	58	44	11.5	80	11	20.4		4	51	7	4.5	7	35	20	2.5	1×40	40	40	5	M5	4.3	8	4.2	4459	5348	272
	40120	82	44	11.5	120	11	20.4		4	79	11	4.5	7	35	20	2.5	2×40	40	40	5	M5	4.3	8	4.2	7007	8404	409

1kgf=9.81N
