选型参数

规格 *

方形丝杠支座组件（带缓冲块型）

图片仅供参考

方形丝杠支座组件（带缓冲块型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

型号 / 代码	型号 / 规格	Ød	T	W	H	C	W1	H1	P	N	Ød1	缓冲块尺寸 / a	缓冲块尺寸 / b	缓冲块尺寸 / f	缓冲块尺寸 / r	缓冲块尺寸 / V	轴承型号	建议轴端加工尺寸 / 搭配丝杠轴径 / ØD1	建议轴端加工尺寸 / 轴端部外径 / Ød	建议轴端加工尺寸 / 轴端部外径 / Ød	建议轴端加工尺寸 / 挡圈沟槽尺寸 / ØA	建议轴端加工尺寸 / 挡圈沟槽尺寸 / E	建议轴端加工尺寸 / 挡圈沟槽尺寸 / F	建议轴端加工尺寸 / 挡圈沟槽尺寸 / G	使用C型挡圈
JT-IVXQO	1022	8	20	70	40	22	36	21	52	35	9	34	10	6	12	10	608ZZ	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
JT-IVXQO	10	8	20	70	43	25	36	24	52	35	9	34	10	6	12	10	608ZZ	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
JT-IVXQO	1223	10	20	70	41	23	36	22	52	35	9	46	12	7	15.5	10	6000ZZ	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
JT-IVXQO	12	10	20	70	43	25	36	24	52	35	9	46	12	7	15.5	10	6000ZZ	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
JT-IVXQO	1526	15	20	80	46	26	41	21	60	40	11	50	15	10	18	10	6002ZZ	18/20	15	-0.005 -0014	14.3	13	10.15	1.15	TBP01-15
JT-IVXQO	1528	15	20	80	48	28	41	23	60	40	11	50	15	10	18	10	6002ZZ	18/20	15	-0.005 -0014	14.3	13	10.15	1.15	TBP01-15
JT-IVXQO	15B	15	20	80	50	30	41	25	60	40	11	50	15	10	18	10	6002ZZ	18/20	15	-0.005 -0014	14.3	13	10.15	1.15	TBP01-15
JT-IVXQO	20B	20	26	95	58	30	56	30	75	47.5	11	60	19	10	25	10	6204ZZ	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20
JT-IVXQO	25	25	30	105	68	35	66	25	85	52.5	11	80	19	15	28	10	6205ZZ	32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01-25

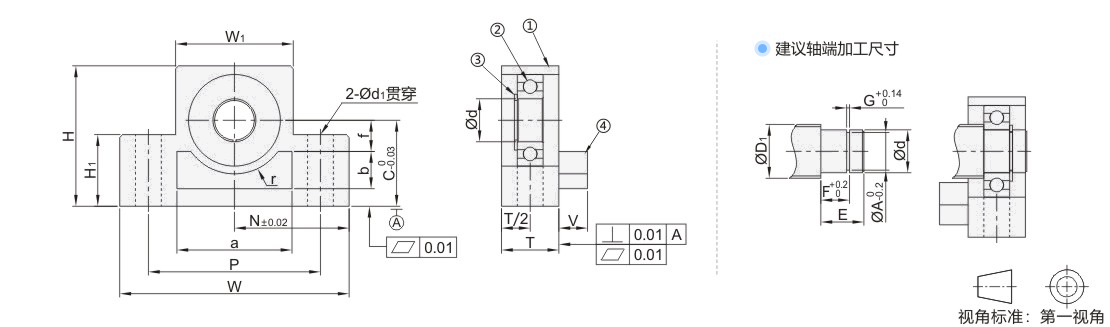

技术图档

代码	类型		材质	表面处理
代码	类型		①	①③
JT-IVXQO	带缓冲块型	支撑侧	S45C	发黑

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。

④聚氨酯缓冲块已粘接在轴承座本体上。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1
④	聚氨酯缓冲块	1
