选型参数

D *

螺纹代号 *

万向快插弯头

图片仅供参考

万向快插弯头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

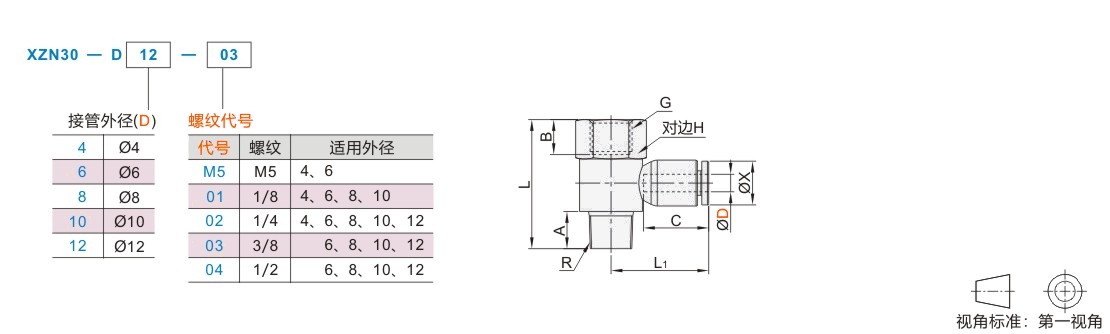

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	B	C	G	H	L	L1	R	X	节流孔径	重量(g)
JT-TWZQS	4	M5	3.5	5.5	14.9	M5	8	19.7	20	M5	10	2.6	6.9
JT-TWZQS	4	1	7.5	8	14.9	G1/8	14	29.5	22.3	R1/8	10	3.5	16.6
JT-TWZQS	4	2	9.5	11	14.9	G1/4	17	34.3	24.1	R1/4	10	3.5	28.4
JT-TWZQS	6	M5	3.5	5.5	JT-VMPDOCSUZMPNZFZ.5	M5	8	19.7	21.6	M5	12	2.5	7.6
JT-TWZQS	6	1	7.5	8	JT-VMPDOCSUZMPNZFZ.5	G1/8	14	29.5	22.9	R1/8	12	3.6	17.2
JT-TWZQS	6	2	9.5	11	JT-VMPDOCSUZMPNZFZ.5	G1/4	17	34.3	25	R1/4	12	3.6	29
JT-TWZQS	6	3	10.5	12	JT-VMPDOCSUZMPNZFZ.5	G3/8	21	40.4	26.5	R3/8	12	4	45.6
JT-TWZQS	6	4	13.5	14	JT-VMPDOCSUZMPNZFZ.5	G1/2	24	47.5	29.6	R1/2	12	4	72.4
JT-TWZQS	8	1	7.5	8	17.3	G1/8	14	29.5	25.3	R1/8	14	5	18.2
JT-TWZQS	8	2	9.5	11	18.3	G1/4	17	34.3	28.4	R1/4	14	5.2	29.8
JT-TWZQS	8	3	10.5	12	18.3	G3/8	21	40.4	29.3	R3/8	14	5	44.7
JT-TWZQS	8	4	13.5	14	18.3	G1/2	24	47.5	32.4	R1/2	14	6	73.3
JT-TWZQS	10	1	7.5	8	20.6	G1/8	14	29.5	30.3	R1/8	17	3.9	21.2
JT-TWZQS	10	2	9.5	11	20.6	G1/4	17	34.3	32	R1/4	17	4.9	28.5
JT-TWZQS	10	3	10.5	12	20.6	G3/8	21	40.4	32.5	R3/8	17	7.8	47.7
JT-TWZQS	10	4	13.5	14	20.6	G1/2	24	47.5	35.5	R1/2	17	7.7	76.2
JT-TWZQS	12	2	9.5	11	21.7	G1/4	17	34.3	33.3	R1/4	20	5	34.7
JT-TWZQS	12	3	10.5	12	21.9	G3/8	21	40.4	35.4	R3/8	20	8.6	49.8
JT-TWZQS	12	4	13.5	14	22.4	G1/2	24	47.5	36.4	R1/2	20	8.6	77.9
