规格 *

方形丝杠支座组件固定侧

图片仅供参考

方形丝杠支座组件固定侧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXXQ	S45C	SUJ2	发黑	精密型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的60°角接触球轴承、
最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	60°角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺丝附铜片	2
⑥	支座用螺母	1
⑦	油封	2

选型参数

选型表

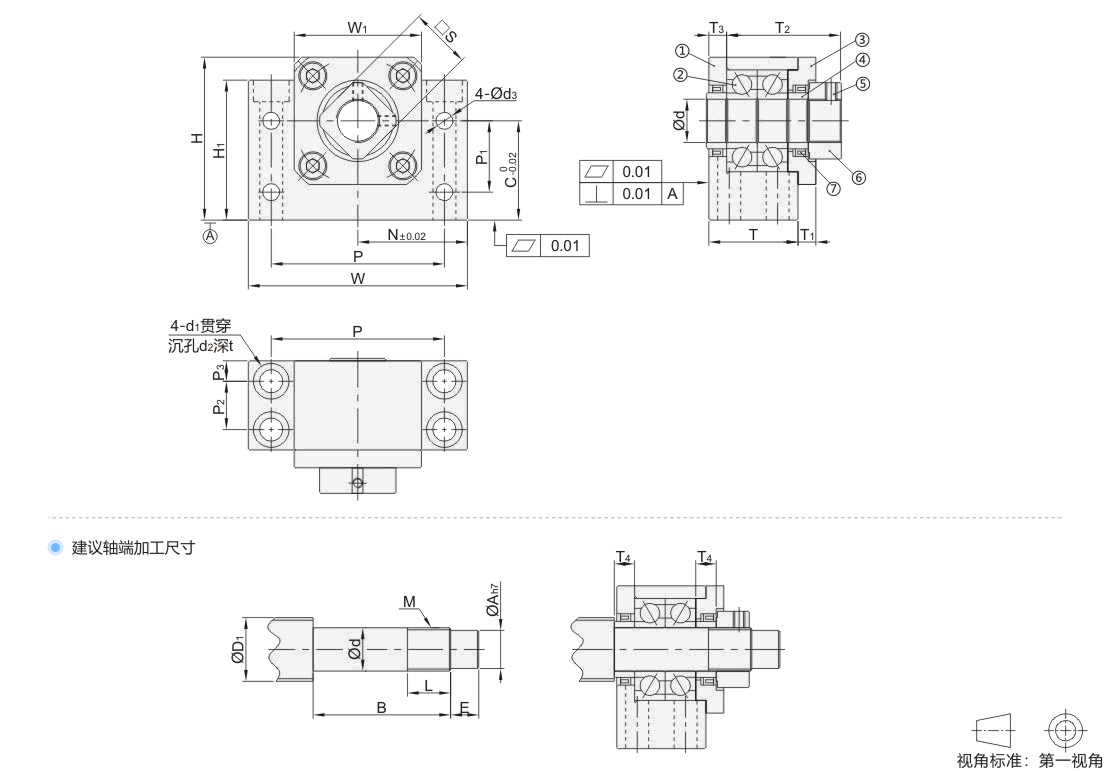

型号		Ød	C	T	T1	T2	T3	W	H	W1	H1	P	N	P1	P2	P3	Ød1	Ød2	t	Ød3	S
代码	规格	Ød	C	T	T1	T2	T3	W	H	W1	H1	P	N	P1	P2	P3	Ød1	Ød2	t	Ød3	S
JT-IVXXQ	12TAC	12	25	25	6	31.5	3	60	45	34	35	46	30	18	13	6	6.6	11	5	5.5	19
	15TAC	15	28	27	6	36	3	70	50	40	38	54	35	18	15	6	6.6	11	6.5	5.5	22
	17TAC	17	39	35	9	44	7	86	64	50	55	68	43	28	19	8	9	14	8.5	6.6	24
	20TAC	20	34	35	9	47	5	88	62	54	50	70	44	22	19	8	9	14	8.5	6.6	30
	25TAC	25	48	42	12	54	9	106	80	64	70	85	53	33	22	10	11	17	11	9	35
	30TAC	30	51	45	14	61	9	128	89	76	78	102	64	33	23	11	14	20	13	11	40
	35TAC	35	52	50	14	67	12	140	96	88	79	114	70	35	26	12	14	20	13	11	50
	40TAC	40	60	61	18	76	15	160	110	100	90	130	80	37	33	14	18	26	17.5	14	50
	50TAC	50	70	70	23	93	25	170	130	106	95	138	85	40	42						—
	60TAC	60	85	70	25	95.5	20	190	150	130	110	160	95	50	42						—

型号		允许轴向负荷 (N)	建议轴端加工尺寸
型号			搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格		ØD1	Ød		ØA	B	E	M	L	T4
JT-IVXXQ	12TAC	8330	14/15/16	12	-0.005 -0.012	10	39	15	M12×P1.0	14	3.5
	15TAC	9370	18/20	15	-0.005 -0.014	12	40	20	M15×P1.0	12	4
	17TAC	12500	20/25	17		15	53	23	M17×P1.0	17	7
	20TAC	14700	25/28/30	20		17	53	25	M20×P1.0	15	6
	25TAC	16940	30/32/36	25		20	65	30	M25×P1.5	18	9
	30TAC	21660	36/40	30	-0.005 -0.015	25	72	38	M30×P1.5	25	9
	35TAC	27780	40/45	35	-0.008 -0.018	30	81	45	M35×P1.5	28	12
	40TAC	30120	50	40		35	93	50	M40×P1.5	35	15
	50TAC	36800	63	50		45	130		M50×P1.5	35	31
	60TAC	69000	80	60	-0.009 -0.029	55	125		M60×P1.5	45	29.5
