直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HXMUD	普通级	上锁式	单滑块	上锁式	S55C	20CrMoH	组件
JT-HXMUQ	普通级	上锁式	双滑块	上锁式	S55C	20CrMoH	组件

详情请在怡合达网站搜索查看

静态容许力距，MR/MP/MY的数值请参考下表。

选型参数

选型表

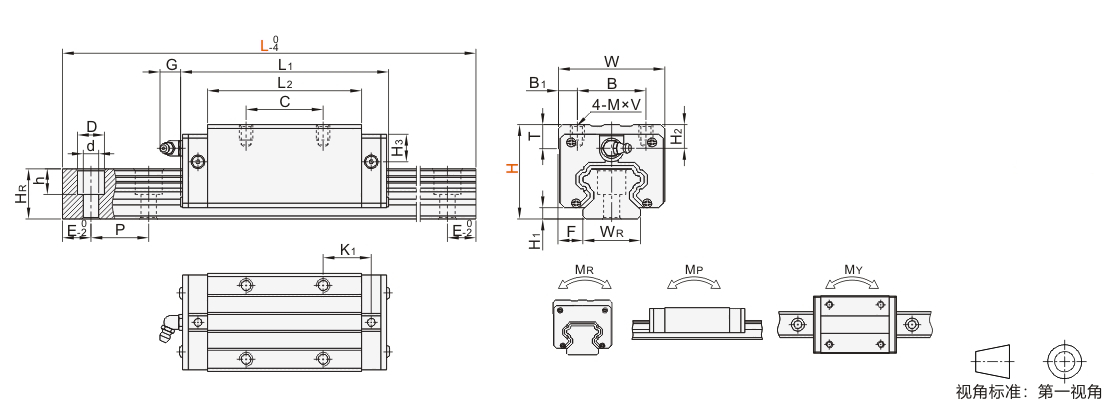

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	G	M×V	T	H2	H3
JT-HXMUD JT-HXMUQ	28	100~1480	4.4	9.5	34	26	4	26	61.1	39.5	10.1	5.5	M4×5	6	8	8
	30	100~1960	4.3	12	44	32	6	36	76.5	50.5	12.25	12	M5×6	8	6	6
	40	100~1960	5.6	12.5	48	35	6.5	35	82	58	16.5		M6×8	8	10	9.5
	45	200~1960	6	16	60	40	10	40	98	70	21.5		M8×10	8.5	10	9
	55	200(300)~2655	7.4	18	70	50	10	50	112	80	20.5		M8×12	10.2	16	15
	70	255(400)~3486	9.5	20.5	86	60	13	60	137	97	23.3	13	M10×17	16	21	20
	80	300(500)~3865	13	23.5	100	75	12.5	75	161.7	117.7	27.35	13	M12×18	17.5	22	29

( )内的L尺寸为双滑块JT-HXMUQ的最短滑轨长度。 L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
15	15	7.5	5.3	4.5	60	M4×16	10.59	16.19	0.11	0.09	0.09	0.2	1.42
20	17.5	9.5	8.5	6		M5×16	17.2	25.6	0.25	0.18	0.18	0.33	2.2
23	22	11	9	7		M6×20	25.11	36.42	0.41	0.32	0.32	0.53	3.25
28	26	14	12	9	80	M8×25	34.93	49.58	0.58	0.5	0.5	0.9	4.49
34	29	14	12	9	80	M8×25	48.5	57.6	1.08	0.78	0.78	1.5	6.36
45	38	20	17	14	105	M12×35	75.26	100.2	1.8	1.35	1.35	2.75	10.45
53	44	23	20	16	120	M14×45	112.33	145.64	3.59	2.5	2.5	4.2	15.12

E(螺钉中心孔至端面距离)=[L-(N-1)×P]/2

H	28	30	40	45	55	70	80	N (安装孔数)
L	100 ~ 139	100 ~ 139	100 ~ 141	—	—	—	—	2
	140 ~ 199	140 ~ 199	142 ~201	200 ~263	200 ~255	255 ~336	300 ~385	3
	200 ~259	200 ~259	202 ~261	264 ~343	256 ~335	337 ~441	386 ~505	4
	260 ~319	260 ~319	262 ~321	344 ~423	336 ~415	442 ~546	506 ~625	5
	320 ~379	320 ~379	322 ~381	424 ~503	416 ~495	547 ~651	626 ~745	6
	380 ~439	380 ~439	382 ~441	504 ~583	496 ~575	652 ~756	746 ~865	7
	440 ~499	440 ~499	442 ~501	584 ~663	576 ~655	757 ~861	866 ~985	8
	500 ~559	500 ~559	502 ~561	664 ~743	656 ~735	862 ~966	986 ~ 1105	9
	560 ~619	560 ~619	562 ~621	744 ~823	736 ~815	967 ~ 1071	1106 ~ 1225	10
	620 ~679	620 ~679	622 ~681	824 ~903	816 ~895	1072 ~ 1176	1226 ~ 1345	11
	680 ~739	680 ~739	682 ~741	904 ~983	896 ~975	1177 ~ 1281	1346 ~ 1465	12
	740 ~799	740 ~799	742 ~801	984 ~ 1063	976 ~ 1055	1282 ~ 1386	1466 ~ 1585	13
	800 ~859	800 ~859	802 ~861	1064 ~ 1143	1056 ~ 1135	1387 ~1491	1586 ~ 1705	14
	860 ~919	860 ~919	862 ~921	1144 ~ 1223	1136 ~ 1215	1492 ~ 1596	1706 ~ 1825	15
	920 ~979	920 ~979	922 ~981	1224 ~ 1303	1216 ~ 1295	1597 ~1701	1826 ~ 1945	16
	980 ~ 1039	980 ~ 1039	982 ~ 1041	1304 ~ 1383	1296 ~ 1375	1702 ~ 1806	1946 ~2065	17
	1040 ~ 1099	1040 ~ 1099	1042 ~ 1101	1384 ~ 1463	1376 ~ 1455	1807 ~ 1911	2066 ~2185	18
	1100 ~ 1159	1100 ~ 1159	1102 ~ 1161	1464 ~ 1543	1456 ~ 1535	1912 ~2016	2186 ~2305	19
	1160 ~ 1219	1160 ~ 1219	1162 ~ 1221	1544 ~ 1623	1536 ~ 1615	2017 ~2121	2306 ~2425	20
	1220 ~ 1279	1220 ~ 1279	1222 ~ 1281	1624 ~ 1703	1616 ~ 1695	2122 ~2226	2426 ~2545	21
	1280 ~ 1339	1280 ~ 1339	1282 ~ 1341	1704 ~ 1783	1696 ~ 1775	2227 ~2331	2546 ~2665	22
	1340 ~ 1399	1340 ~ 1399	1342 ~ 1401	1784 ~ 1863	1776 ~ 1855	2332 ~2436	2666 ~2785	23
	1400 ~ 1459	1400 ~ 1459	1402 ~ 1461	1864 ~ 1943	1856 ~ 1935	2437 ~2541	2786 ~2905	24
	1460 ~ 1480	1460 ~ 1519	1462 ~ 1521	1944 ~ 1960	1936 ~2015	2542 ~2646	2906 ~3025	25
	—	1520 ~ 1579	1522 ~ 1581	—	2016 ~2095	2647 ~2751	3026 ~3145	26
		1580 ~ 1639	1582 ~ 1641		2096 ~2175	2752 ~2856	3146 ~3265	27
		1640 ~ 1699	1642 ~ 1701		2176 ~2255	2857 ~2961	3266 ~3385	28
		1700 ~ 1759	1702 ~ 1761		2256 ~2335	2962 ~3066	3386 ~3505	29
		1760 ~ 1819	1762 ~ 1821		2336 ~2415	3067 ~3171	3506 ~3625	30
		1820 ~ 1879	1822 ~ 1881		2416 ~2496	3172 ~3276	3626 ~3745	31
		1880 ~ 1939	1882 ~ 1941		2496 ~2575	3277 ~3381	3746 ~3865	32
		1940 ~ 1960	1942 ~ 1960		2576 ~2655	3382 ~3486	—	33
P	60			80		105	120	—

精度基准

尺寸精度
单滑块	高度H的容许尺寸误差	±0.1
单滑块	宽度F的容许尺寸误差	±0.1
双滑块	高度H的相互误差	0.02
双滑块	宽度F的相互误差(基准轨)	0.03

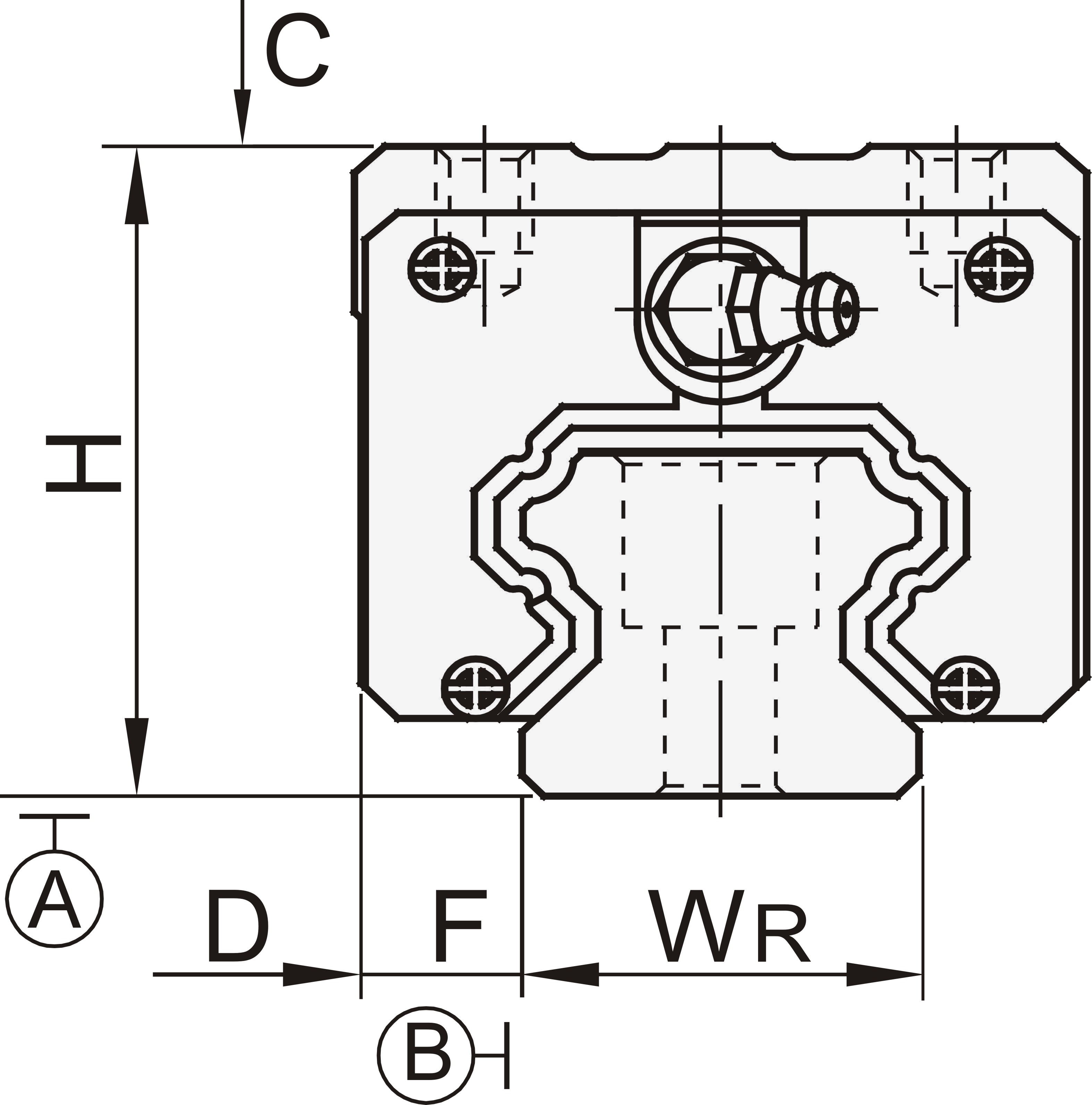

滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看

精度等级的选用和行走精度表
