数字式水用流量开关

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	接管方式	类型
JT-UVUOQ	内螺纹接管	水用

选型参数

选型表

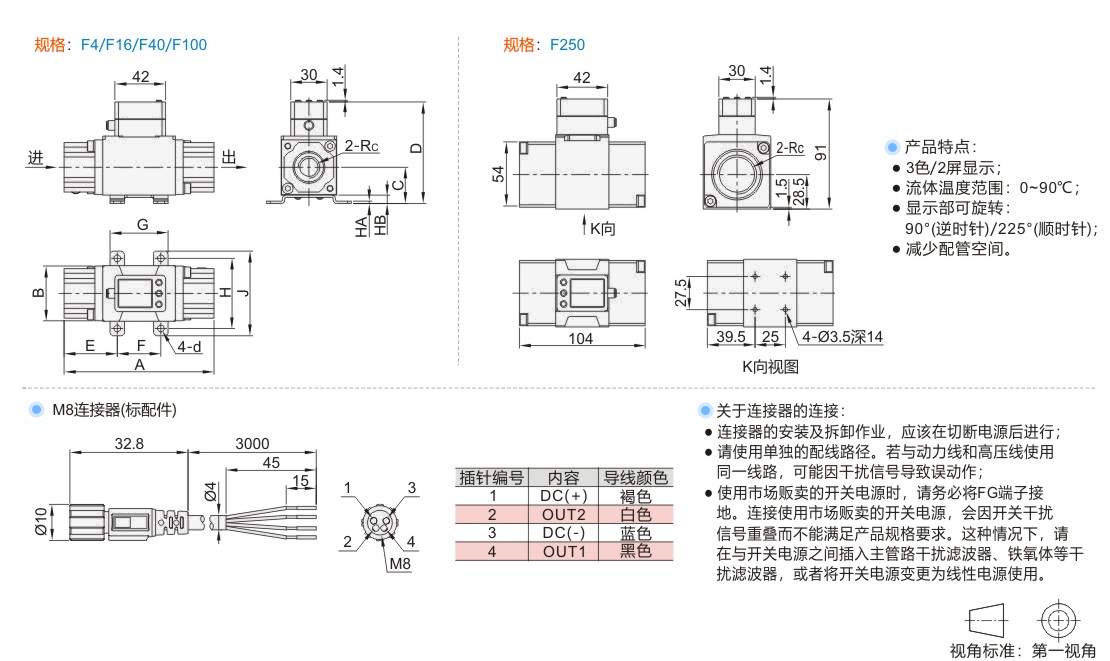

型号		输出形式	RC 配管尺寸	流量范围 (L/min)	A	B	C	D	E	F	G	H	J	HA	HB	d
代码	规格	输出形式	RC 配管尺寸	流量范围 (L/min)	A	B	C	D	E	F	G	H	J	HA	HB	d
JT-UVUOQ	F4	N(NPN输出2点) P(PNP输出2点) NV(NPN输出1点+模拟电压输出） PV(PNP输出1点+模拟电压输出)	Rc3/8	0.5~4	70	30	20.2	65	24	22	32	40	50	1.5	5	4.5
	F16		Rc1/2	2~16	78	30	20.2	65	28	22	32	40	50
	F40		Rc1/2	5~40	98	38	24.2	73	34	30	42	48	58
	F100		Rc3/4	10~100	124	46	30	84	44	36	48	58	70	2	7	5.5
	F250		Rc11/2	50~250	—

技术参数

规格			F4	F16	F40	F100	F250
使用流体			水以及乙二醇水溶液（但粘度3mPa·s[3cP]以下）
检测方式			卡门涡街式
额定流量范围(L/min)			0.5~4	2~16	5~40	10~100	50~250
显示流量范围(L/min)			0.35~5.5	1.7~22	3.5~55	7~140	20~350
设定流量范围(L/min)			0.35~5.5	1.7~22	3.5~55	7~140	20~350
最小设定单位(L/min)			0.01	0.1		1	2
累计脉冲换算值(脉冲宽度=50ms)			0.05L/脉冲	0.1L/脉冲	0.5L/脉冲	1L/脉冲	2L/脉冲
使用流体温度			0～90°C(未冻结未结露)
使用压力范围			0～1MPa
压力损失			最大流量时45KPa（无流量调节阀）				最大流量时60KPa(无流量调节阀)
电源电压			DC12～24V±10%
消耗电流			50mA以下
外部输入			无电压输入：0.4V以下（有触点或无触点）输入30ms以上
迟滞			可变
显示单位			瞬时流量L/min、累计流量L
显示方式			2画面显示（上4位7段、2色显示、红/绿、下6位11段、白）显示更新周期5次/秒
动作指示灯			输出1、输出2：橙
精度			显示值：±3%F.S.；模拟输出：±3%F.S.
重复精度			±2%F.S.
温度特性			±5%F.S.（25℃为基准）
累计流量范围			99999999.9L		999999999L
累计流量范围			每0.1L	每0.5L	每1L
开关输出	输出形式		NPN或PNP集电极开路输出
	最大负载电压		80mA
	最大外加电压		DC28V
	内部电压降		NPN：1V以下（负载电流80mA）；PNP：1.5V以下（负载电流80mA）
	响应时间		0.5s/1s/2s
	输出保护		短路保护
	输出模式	流量	迟滞模式、上下限比较模式、累计输出模式、累计脉冲输出模式中选择
	输出模式	温度	迟滞模式、上下限比较模式选择
模拟输出	响应时间		0.5s/1s/2s（与开关输出连动）
	电压输出		输出电压：1～5V、输出阻抗：1kΩ
	电流输出		输出电流：4～20mA、负载阻抗：DC12V时300Ω、DC24V时600Ω
耐环境	保护等级		IP65
	使用温度范围		0～50°C（未结露、未冻结）
	使用湿度范围		动作时、保存时：35～85%R.H.（未结露）
	耐电压		所有外部端子与壳体间：AC1000V1分钟
	绝缘阻抗		所有外部端子与壳体间：50MΩ以上（DC500V兆欧表）
接液部材质			PPS、SUS304、FKM、SCS13
接液部材质			无润滑脂规格
