桥式拖链内高18mm

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRDU	18	内径打开	桥式	单腔	工程塑料	黑色	-20°C~100℃	UL94-HB	一般用
JT-KXRDF	18	外径打开	桥式	单腔	工程塑料	黑色	-20°C~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
VEY12	18系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB
VEY14	18系列拖链用	无	工程塑料	黑色	-20℃~100℃	UL94-HB

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY01	一般用型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB

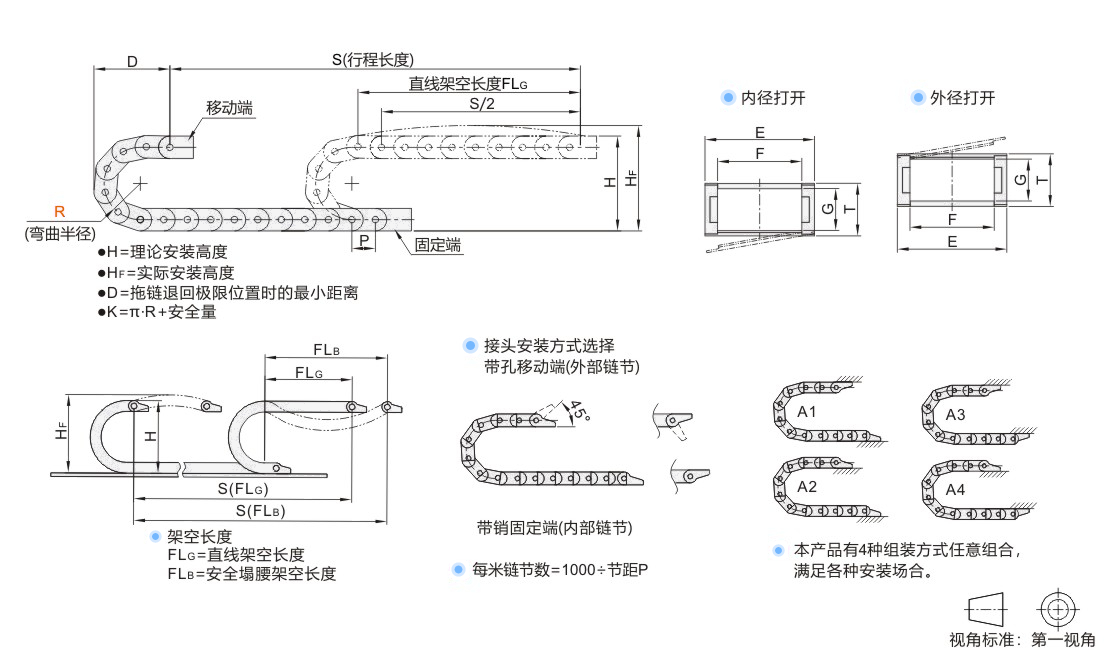

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
JT-KXRDU JT-KXRDF	1820	28	1~ (最小单位1)	(带梳状板) VEY12 (无梳状板) VEY14	18	23	20	31.2	30.5	79	101	210	99	15	0.6	1	≈0.29
		38								99	111	241	119
		48								119	121	273	139
	1825	28					25	36.2		79	101	210	99				≈0.30
		38								99	111	241	119
		48								119	121	273	139
	1838	28					38	49.2		79	101	210	99				≈0.33
		38								99	111	241	119
		48								119	121	273	139
		55								133	128	295	153
		75								173	148	358	193
	1850	28					50	61.2		79	101	210	99				≈0.34
		38								99	111	241	119
		48								119	121	273	139
		55								133	128	295	153
		75								173	148	358	193
	1868	38					68	79.2		99	111	241	119				≈0.46
		48								119	121	273	139
		55								133	128	295	153
		75								173	148	358	193
	1880	38					80	91.2		99	111	241	119				≈0.52
		48								119	121	273	139
		55								133	128	295	153
		75								173	148	358	193
	18100	38					100	111.2		99	111	241	119				≈0.57
		48								119	121	273	139
		55								133	128	295	153
		75								173	148	358	193

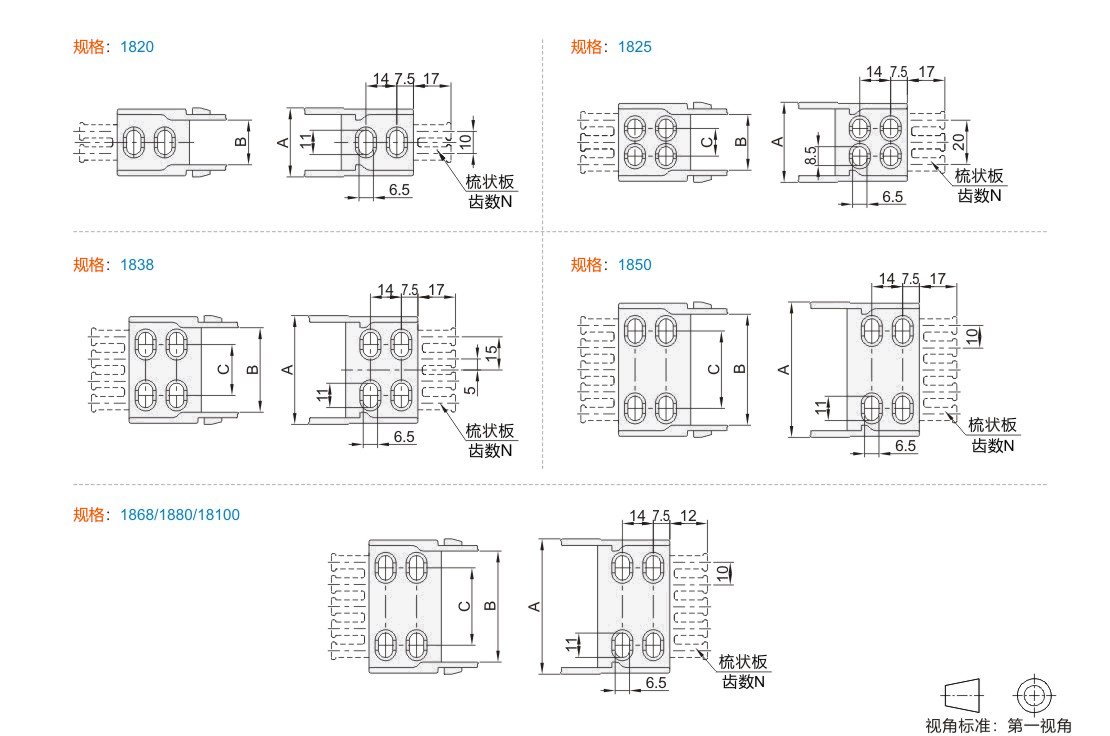

接头

型号		内宽	A	B	C	梳状板齿数N	适用拖链规格
代码	规格	内宽	A	B	C	仅适用VEY12	适用拖链规格
VEY12 VEY14	1820	20	31.2	20.2	—	2	JT-KXRDU-1820/JT-KXRDF-1820
	1825	25	36.2	25.2	12.5	3	JT-KXRDU-1825/JT-KXRDF-1825
	1838	38	49.2	38.2	23	4	JT-KXRDU-1838/JT-KXRDF-1838
	1850	50	61.2	50.2	35	5	JT-KXRDU-1850/JT-KXRDF-1850
	1868	68	79.2	68.2	53	7	JT-KXRDU-1868/JT-KXRDF-1868
	1880	80	91.2	80.2	65	8	JT-KXRDU-1880/JT-KXRDF-1880
	18100	100	111.2	100.2	85	10	JT-KXRDU-18100/JT-KXRDF-18100

分隔片

型号		适用拖链代码
代码	适用拖链内高 G
代码	适用拖链内高 G		VGY01	18	JT-KXRDU/JT-KXRDF

暂未上传文档资料
