选型参数

内径d(mm) *

自调心滑动轴承

图片仅供参考

自调心滑动轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 固定座	材质 / 滑动膜	表面处理 / 固定座	使用温度	类型
JT-RSCXQF	铝合金	工程塑料	阳极氧化	-50℃~90℃	自调心型

特点
自润滑，免维护，低噪音，适用于污垢或灰尘环境；
对轴材料的硬度以及安装孔的精度要求较低

推荐固定座公差：H7
推荐配套轴公差：h6~h9

选型参数

选型表

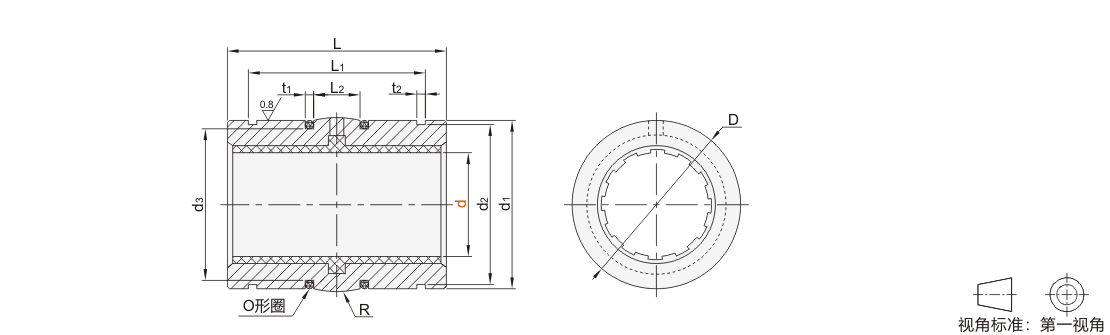

型号		d公差	D(h8)				L(h10)				L1(H10)				L2	d1 (h10)	d2 (h10)	d3 (h10)	t1 (0/+0.1)	t2 (H10)	R	Fmax[N] 动载荷	Fmax[N] 静载荷	重量 (g)
代码	d	d公差	D(h8)				L(h10)				L1(H10)				L2	d1 (h10)	d2 (h10)	d3 (h10)	t1 (0/+0.1)	t2 (H10)	R	P=5MPa	P=35MPa	重量 (g)
JT-RSCXQF	10	+0.088 +0.030	18.8	0 -0.033			28.9	0 -0.084			21.8	+0.0840			5	18.5	17.5	15.4	1.86	1.3	13	725	5075	12
	12		21.8				31.9	0 -0.100			22.8				6	21.5	20.5	18.4	1.86		18	960	6720	18
	16		25.8				35.9				24.9				8	25.5	24.2	20.7	2.86		32	1440	10080	23
	20	+0.091 +0.030	31.8	0 -0.039			44.8				31.5	+0.100 0			10	31.5	29.6	26.7		1.6	50	2250	15750	43
	25	+0.091 +0.030	39.8				57.8	0 -0.120			44.1	+0.100 0			12.5	39.5	36.5	34.7		1.85	39	3625	25375	95
	30	+0.110 +0.040	46.7				67.8				52.1	+0.120 0			15	46	43.5	41.7		1.85	57	5100	35700	145
	40	+0.115 +0.040	61.7	0 -0.046			79.8				60.9				20	61	57.8	56.7		2.15	100	8000	56000	316
	50	+0.130 +0.050	74.7	0 -0.046			99.8	0 -0.140			78				25	74	70.5	69.7		2.65	157	9000	87500	550
