免键胀套台阶型

图片仅供参考

免键胀套台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTDX	S45C	—	台阶型 ● 带定心功能
JT-VDTDL	S45C	喷砂镀镍	台阶型 ● 带定心功能
JT-VDTDM	S45C	发黑	台阶型 ● 带定心功能
JT-VDTDG	SUS304	—	台阶型 ● 带定心功能

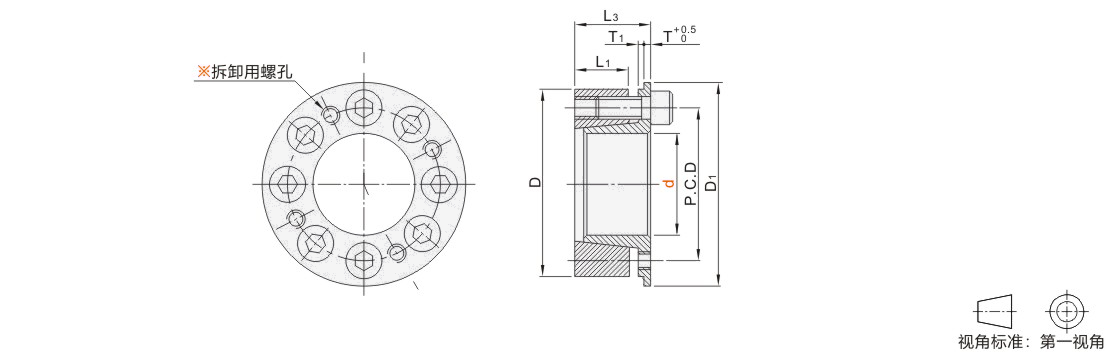

※拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

型号					D			D1	P.C.D		L1			L3			T		T1			紧固螺钉					容许最大扭矩(N·m)								容许轴向负载(kN)							螺栓紧固扭矩(N·m)
型号																						M×L			个数		JT-VDTDX JT-VDTDM			JT-VDTDL			JT-VDTDG		JT-VDTDX JT-VDTDM		JT-VDTDL			JT-VDTDG		JT-VDTDX		JT-VDTDM			JT-VDTDL		JT-VDTDG
代码		d																				M×L			个数		JT-VDTDX JT-VDTDM			JT-VDTDL			JT-VDTDG		JT-VDTDX JT-VDTDM		JT-VDTDL			JT-VDTDG		JT-VDTDX		JT-VDTDM			JT-VDTDL		JT-VDTDG
JT-VDTDX JT-VDTDL JT-VDTDM JT-VDTDG		5			16			18.5	11.7		8			13			1.8		1.2			M3×L10			4		7			4.6			2.8		2.8		1.84			1.13		1.9		1.6			1.9		0.88
		6			19			21.5	14		9			14.3			2.0		1.3			M4×L12					14			10.7			7.8		4.67		2.49			2.54		3.9		3.2			3.9		2.7
		8			21			23.5	15.4		9.3			14.6			2.0		1.3								22			16.6			10.7		5.6		4.1			2.64
		10			23			25.5	17.5		9.5			14.8													25			19.6			12.7		5.6		3.9			2.55
		11			24			26.5	18.4		9.5			15.8													30			22.5			14.7		5.6		4			2.64
		12			26			28.5	20.2		10.5			18.0			2.5		1.5			M4×L15			6		50			36.2			24.5		8.41		5.9			4.02
		14			28			30.5	22.2		10.5			18.0													65			50.9			28.4		9.46		7.2			4.02
		15			29			31.5	23.2		11.5			19.0													70			54.8			30.4		9.46		7.2			4.02
		16			30			33.0	24.2		12.0			19.6					1.6								75			58.8			32.3		9.46		7.3			4.02
		17			31			33.5	25.2		12.5			20.1											8		110			76.4			46.1		12.6		8.9			5.39
		18			32			34.5	26.2																		115			80.3			49.0		12.6		8.9			5.39
		19			33			35.5	27.2																		120			85.2			51.9		12.6		8.9			5.39
		20			38			42.0	30.8		15.3			24.1			3.0		1.8			M5×L18					220			183			121.6		21.6		18.3			12.16		8.8		7.5			8.8		5.6
		22			40			44.0	32.8		15.3			24.1													290			201			133.4		26		18.3			12.06
		24			42			46.0	34.8		16.3			25.1													320			252			146.1		26		21			12.16
		25			43			47.0	35.8		17.3			26.1													350			264			153.0		27.2		21.1			12.16
		28			46			50.0	38.8					26.6			3.5								10		380			295			213.8		27		21.1			15.20
		30			48			52.0	40.8					26.6													410			396			229.5		27		26.4			15.30
		32			50			54.0	42.8		18.3			27.6													440			423			244.2		27		26.4			15.20
		35			57			62.0	48.4		19.5			30.0			4.0		2			M6×L20			8		720			548			301.1		41.1		31.3			17.16		15.7		12.7			15.7		9.6
		38			60			65.0	51.4		20.0			30.5											10		770			741			409.0		40.2		39			21.48
		40			62			67.0	53.4		20.5			31.0													810			779			430.6		40.2		39			21.48
		42			64			69.0	55.4		20.5			31.0													850			823			452.2		40.2		39.2			21.48
		45			67			72.0	58.4		21.0			31.5													1200			882			484.6		52.9		39.2			21.48
		48			70			75.0	61.4		21.0			32.0			4.5								12		1200			1117			620.9		48.2		46.5			25.80
		50			72			77.0	63.4		21.5			32.5											14		1500			1362			754.3		56.3		54.4			30.11
		55			77			83.0	68.4		21.5			32.5											14		1600			1512			—		56.3		55			—									—
		60			82			87.0	73.4		22.0			33.5			5.0								15		1900			1768					60.3		58.9
		65			87			92.0	78.4		22.0			33.5			5.0								15		2000			1915					60.3		58.9

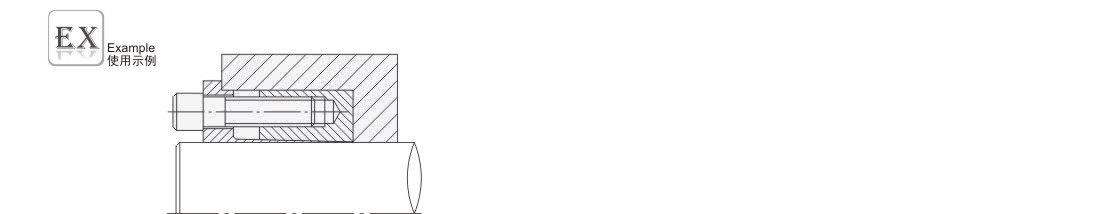

使用示例
