直立真空吸盘缓冲型外螺纹连接

图片仅供参考

直立真空吸盘缓冲型外螺纹连接

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装连接方式	接管方式	吸盘类型	类型
JT-UVLQD	缓冲本体外螺纹连接	内螺纹接管型	平形平形带肋风琴形	带缓冲型

选型参数

选型表

型号		吸盘类型	缓冲形式	缓冲行程	接管方式	安装螺纹
代码	盘径d	吸盘类型	缓冲形式	缓冲行程	内螺纹	安装螺纹
内螺纹接管型JT-UVLQD	2	平形 WEM11(丁腈橡胶) WEM12(硅胶) 平形带肋 WEM21(丁腈橡胶) WEM22(硅胶) 风琴形 WEM31(丁腈橡胶) WEM32(硅胶)	J (可回转型) K (不可回转型)	6 10 15 25	B3(M3×0.5) B5(M5×0.8)	M8×1
	4
	6
	8
	10			10 20 30 40 50	B5(M5×0.8)	M10×1
	13
	16
	20
	25
	32
	40			10 20 30 50	B5(M5×0.8) B01(Rc1/8)	M14×1
	50			10 20 30 50	B5(M5×0.8) B01(Rc1/8)	M14×1

平形带肋吸盘无盘径d2~d8规格。风琴形吸盘无盘径d2~d4规格。

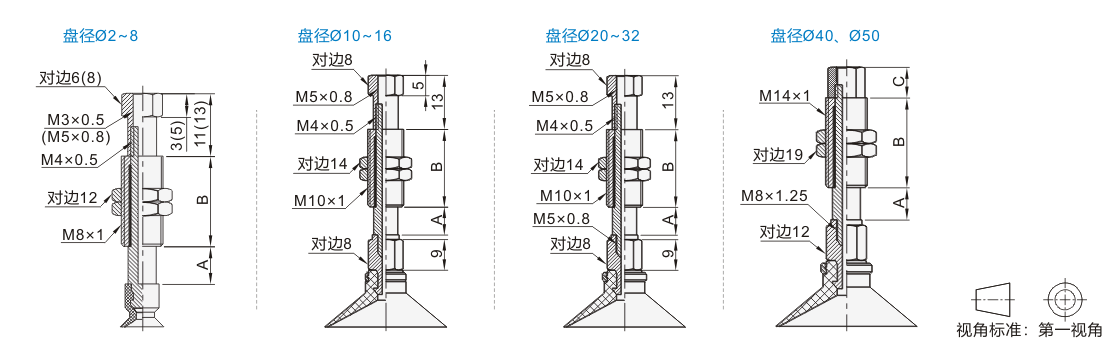

盘径	缓冲行程	A	B	C
盘径	缓冲行程	A	B	M5	1/8
2、4 6、8	6	6	15	—	—
	10	11	43
	15	16
	25	26
10、13 16、20 25、32	10	11.5	23
	20	21.5	51
	30	31.5	51
	40	41.5	77
	50	51.5	77
40、50	10	12.5	50	15	16.5
	20	22.5		9	12
	30	32.5
	50	52.5	75
