无油滑板锥孔型/沉孔型

图片仅供参考

无油滑板锥孔型/沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-JXQSD	高力黄铜(SP2) 镶嵌固体润滑剂	尺寸指定型 ● 锥孔型
JT-JXQDD	高力黄铜(SP2) 镶嵌固体润滑剂	尺寸指定型 ● 沉孔型

选型参数

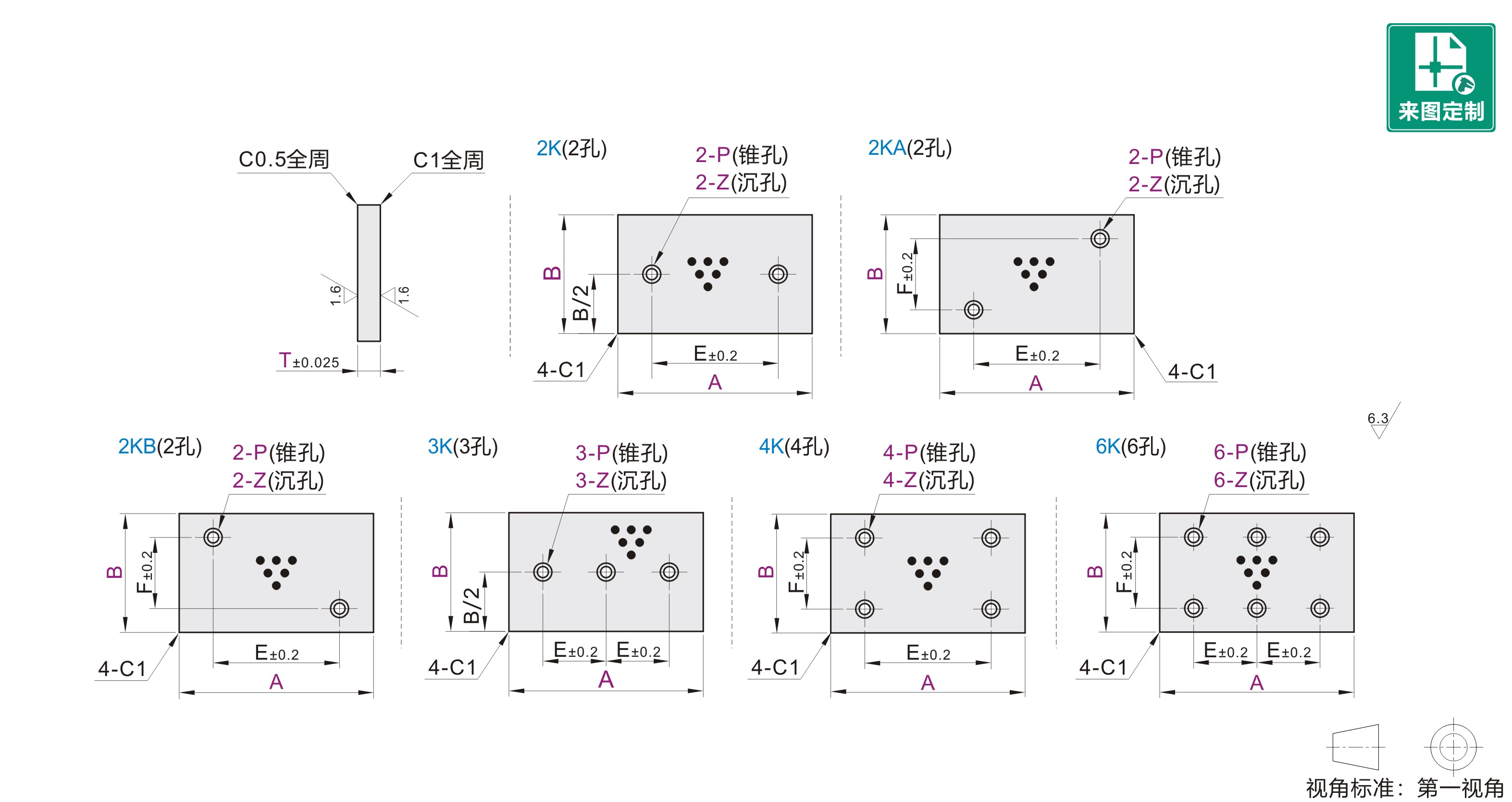

选型表

型号		最小单位1		T 选择	P/Z		E	F
代码	规格	A	B	T 选择	T=5	T=10	E	F
锥孔型 JT-JXQSD 沉孔型 JT-JXQDD	2K	50~60	28~80	5 10	P5	P6 Z6	30	—
		61~80					40
		81~100					60
		101~120					80
		121~150					100
	3K	151~180			P6	P6 Z8	65×2
	3K	181~200			P6	P6 Z8	80×2
	2KA 2KB	50~60	50~100	5 10	P5	P6 Z6	30	30(B≤80) 60(B≥81)
		61~80					40
		81~100					60
		101~120					80
		121~150					100
	4K	80~100	50~100	5 10	P5	P6 Z6	60	30(B≤80) 60(B≤100) 80(B≤120) 100(B≥121)
		101~120					80
		121~150					100
	6K	150~180	100~150		P6	P6 Z8	65×2
	6K	181~200	100~150		P6	P6 Z8	80×2

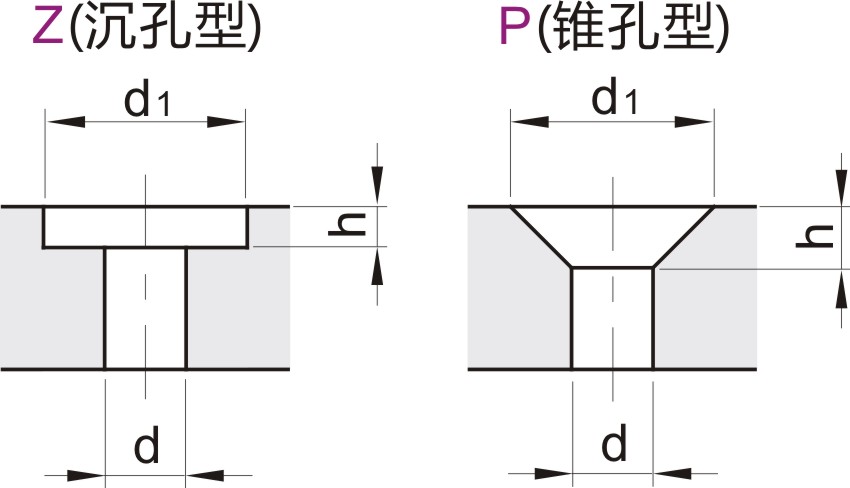

孔加工图

螺钉公称直径	锥孔型		沉孔型
螺钉公称直径	P5	P6	Z6	Z8
d	5.3	6.5	6.5	8.5
d1	11.5	13.5	11	14
h	3	3.5	4.3	5.5

螺钉需另行购买，锥孔型推荐螺钉
型号TAU01,沉孔型推荐螺钉型号
TAF01。

螺钉公称直径	M×L
螺钉公称直径	P5	P6·Z6	Z8
T=5	M5×16	M6×16	—
T=10	—	M6×20	M8×20
