十字槽大扁头螺钉

图片仅供参考

十字槽大扁头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YBISG	粗牙	SUS304	—	JIS B 1111-1996	十字槽大扁头螺钉
JT-YBIDS	粗牙	SWCH	镀蓝锌	JIS B 1111(JA6)-2017	十字槽大扁头螺钉

选型参数

SUS304

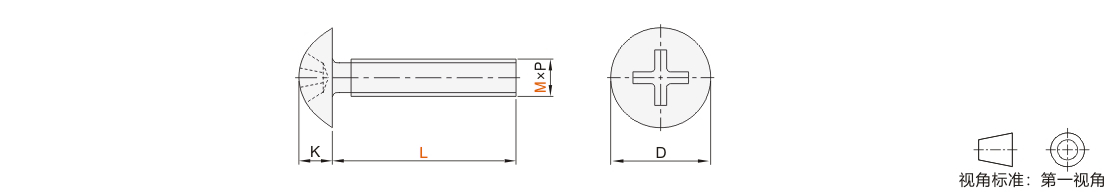

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max	min
JT-YBISG	2	3 4 5 6 8 10 12 16 20	0.4	4.5	4.1	1.3	1.1
	2.5	3 4 5 6 8 10 12 14 16 18 20	0.45	5.7	5.3	1.6	1.4
	3	4 5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50	0.5	6.9	6.4	2.05	1.75
	4	4 5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 80	0.7	9.4	8.9	2.65	2.35
	5	6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 100	0.8	11.8	11.2	3.25	2.95
	6	8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80	1	14	13.3	3.9	3.5
	8	10 12 14 16 18 20 22 25 30 35 40 45 50 55	1.25	17.8	17	5	4.6

SWCH

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max	min
JT-YBIDS	3	4 5 6 8 10 12	0.5	6.9	6.4	2.05	1.75
	4	4 5 6 8 10 12 15	0.7	9.4	8.9	2.65	2.35
	5	5 6 8 10 12 15 20	0.8	11.8	11.2	3.25	2.95
	6	8 10 12 15 20	1	14	13.3	3.9	3.5
