定位销圆锥型内外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

公差选择

SUS440C材质的D部加工有识别槽。
P1=P-E*tan[asin(E/R)*0.5]*2
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P1＞3。(工艺孔详细尺寸见产品简介)

选型参数

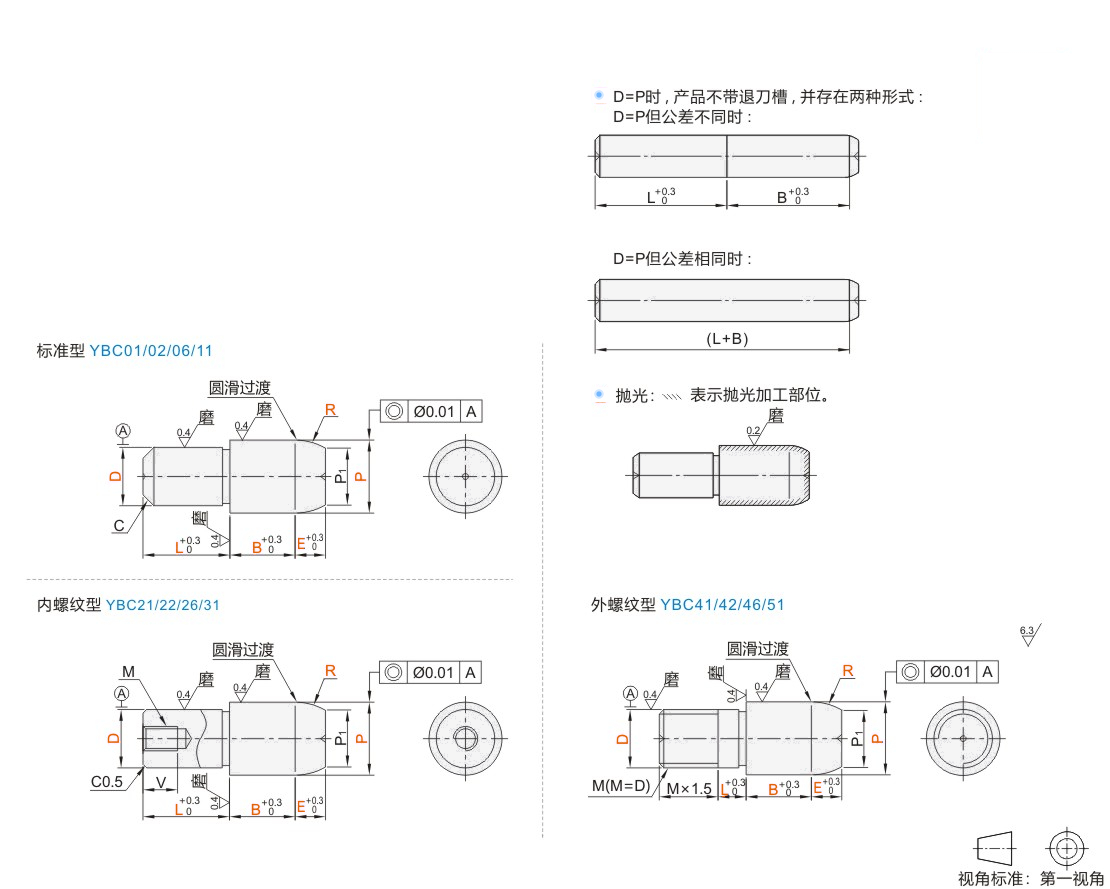

标准型

型号				最小单位0.01	最小单位1	最小单位0.5		R	C
代码	D公差	P公差	D	P	L	B	E	R	C
JT-RXMSD JT-RXMSU JT-RXMSX JT-RXMDD	m6 p6 g6 h7 a b	s m6 p6 g6 h7 a b	2	2.00~5.00	3~12	2.0~10.0	1.0~20	5 10 15 20 25 30 35 40	0.5
			3	3.00~7.00	4~15				0.5
			4	4.00~8.00					1
			5	5.00~9.00
			6	6.00~11.00		3.0~12.0
			8	8.00~14.00	7~17	3.0~14.0			1.5
			10	10.00~16.00	7~17	3.0~16.0			2
			12	12.00~17.00	10~20	3.0~18.0
			13	13.00~20.00	12~22	3.0~20.0
			16	16.00~26.00	12~27		参照E、R尺寸表		3
			20	20.00~32.00	18~35		参照E、R尺寸表		3

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M	V
代码	D公差	P公差	D	P	L	B	E	R	M	V
JT-RXMUD JT-RXMUU JT-RXMUX JT-RXMQD	m6 p6 g6 h7	s m6 p6 g6 h7	6T	6.00~11.00	6~12	3.0~12.0	1.0~20.0	5 10 15 20 25 30 35 40	M2.5	4
			6	6.00~11.00	6~15	3.0~12.0			M3	5
			8T	8.00~14.00	6~15	3.0~14.0			M4	6
			8	8.00~14.00	8~18	3.0~14.0			M5	8
			10T	10.00~16.00	6~18	3.0~16.0			M4	6
			10	10.00~16.00	10~22	3.0~16.0			M5	8
			12T	12.00~18.00	8~20	3.0~18.0			M4	6
			12	12.00~18.00	12~26	3.0~18.0			M5	8
			13T	13.00~20.00	8~22	3.0~20.0			M6	9
			13	13.00~20.00	13~28				M8	10
			16T	16.00~27.00	10~26				M6	9
			16	16.00~27.00	16~35				M8	12
			20T	20.00~32.00	12~32		参照E、R尺寸表		M6	9
			20	20.00~32.00	20~42		参照E、R尺寸表		M8	12

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M
代码	D公差	P公差	D	P	L	B	E	R	M
JT-RXMFD JT-RXMFU JT-RXMFX JT-RXMOD	m6 p6 g6 h7 a b	s m6 p6 g6 h7 a b	3	3.50~7.00	2~8	2.0~10.0	1.0~20.0	5 10 15 20 25 30 35 40	M3
			4	4.50~8.00	2~10				M4
			5	5.50~9.00	3~12				M5
			6	6.50~10.00	3~12	3.0~12.0			M6
			8	9.50~14.00	5~12	3.0~14.0			M8
			10	11.00~16.00	5~17	3.0~16.0			M10
			12	13.00~20.00	8~17	3.0~18.0			M12
			16	17.00~27.00	8~22	3.0~20.0	参照E、R尺寸表		M16
			20	22.00~32.00	10~22	3.0~20.0	参照E、R尺寸表		M20

E、R尺寸表

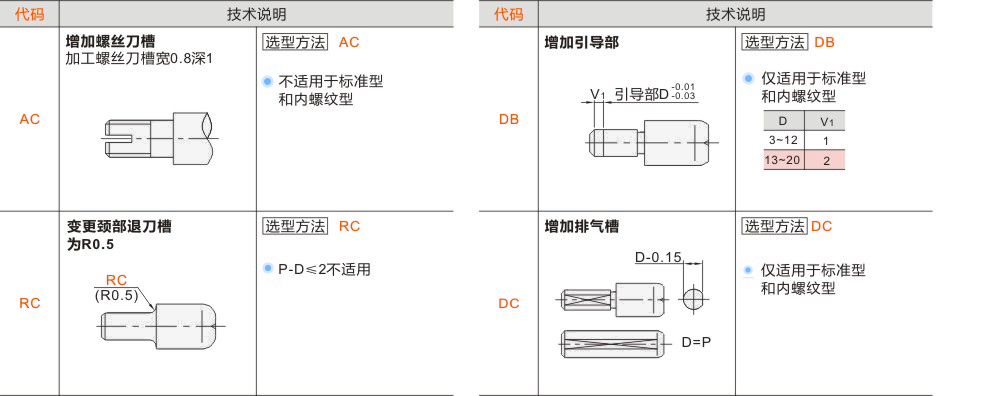

可选加工参数

暂未上传文档资料

定位销 圆锥型 内外螺纹型
