凸缘圆弧手柄紧定可调位型

图片仅供参考

凸缘圆弧手柄紧定可调位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 颜色	螺杆 / 材质	螺杆 / 表面处理	类型
JT-QBNFD	PA6	黑色亚光	1215 MS	发黑	凸缘圆弧形 ● A型
JT-QBNFX	PA6	黑色亚光	1215 MS	发黑	凸缘圆弧形 ● B型
JT-QBNOD	PA6	黑色亚光	S45C	发黑	凸缘圆弧形 ● B型
JT-QBNOU	PA6	黑色亚光	SUS304	—	凸缘圆弧形 ● B型
JT-LQBNFD	PA6	—	Q235	发黑	进口凸缘圆弧形 ● A型
JT-LQBNFU	PA6	—	SUS303	—	进口凸缘圆弧形 ● A型

选型参数

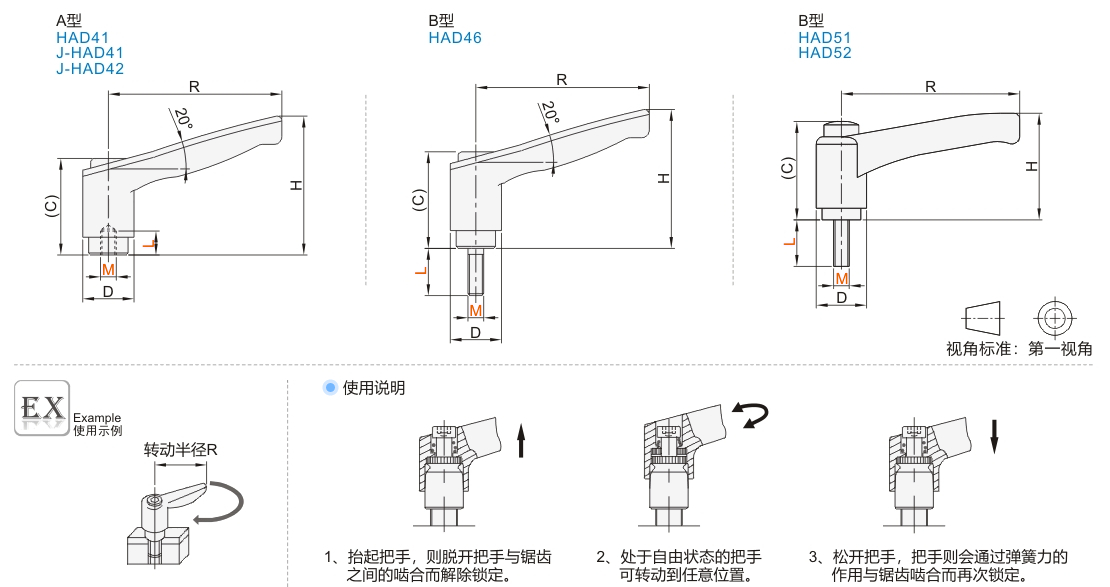

凸缘圆弧形

型号		L		R	(C)	D	H	参考重量(kg/pcs)
代码	M	JT-QBNFD	JT-QBNFX	R	(C)	D	H	JT-QBNFD	JT-QBNFX
A型 JT-QBNFD B型 JT-QBNFX	4	8	12 16 20 25	45	25.4	13	35.5	0.016	0.018
	5		12 16 20 25 32					0.016	0.018
	6		12 16 20 25 32 40					0.014	0.020
	8	10	16 20 25 32 40 50	63	32.7	17.5	46.3	0.030	0.040
	10	14	20 25 32 40 50	78	37.7	21	55.4	0.050	0.080
	12	17	25 32 40 50	92	45.6	25	66	0.070	0.120

型号		L	R	(C)	D	H	参考重量(kg/pcs)
代码	M	L	R	(C)	D	H	JT-QBNOD	JT-QBNOU
B型 JT-QBNOD JT-QBNOU	4	12 16 20 25	48	25.4	13	35	0.02	0.025
	5	12 16 20 25 32					0.02	0.025
	6	12 16 20 25 32 40					0.025	0.03
	8	16 20 25 32 40 50	65	32.7	18	44.5	0.04	0.05
	10	20 25 32 40 50	82	37.7	21	54	0.08	0.09
	12	25 32 40 50	92	45.6	25	64	0.12	0.13

进口凸缘圆弧形

型号		L	握柄颜色	R	(C)	D	H	参考重量 (kg/pcs)
代码	M	L	握柄颜色	R	(C)	D	H	参考重量 (kg/pcs)
A型 JT-LQBNFD	3	7	E(亚光黑) Y(亚光银) J(亚光橙) H(亚光黄) S(亚光透明)	30	24	13	29	0.014
A型 JT-LQBNFD	6	9						0.012
A型 JT-LQBNFU	3	7						0.014
A型 JT-LQBNFU	6	8						0.012
