背面张紧惰轮单轴承型/两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 带轮	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-VKAOD●	无法兰型	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-VKALD●	带法兰型	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-VKAOO	无法兰型	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型
JT-VKALO	带法兰型	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型
JT-VKAOU	无法兰型	S45C	S45C	钢	发黑	发黑	单轴承型
JT-VKALU	带法兰型	S45C	S45C	钢	发黑	发黑	单轴承型
JT-VKAOQ	无法兰型	S45C	S45C	钢	喷砂镀镍	喷砂镀镍	单轴承型
JT-VKALQ	带法兰型	S45C	S45C	钢	喷砂镀镍	喷砂镀镍	单轴承型
JT-VKAOF	无法兰型	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKALF	带法兰型	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKAXD●	无法兰型	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKAMD●	带法兰型	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKAXO	无法兰型	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKAMO	带法兰型	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKAXU	无法兰型	S45C	S45C	钢	发黑	发黑	双轴承型
JT-VKAMU	带法兰型	S45C	S45C	钢	发黑	发黑	双轴承型
JT-VKAXQ	无法兰型	S45C	S45C	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKAMQ	带法兰型	S45C	S45C	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKAXF	无法兰型	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKAMF	带法兰型	SUS304	SUS304	不锈钢	—	—	双轴承型

轴承精度：GB/T 307.1 0级
相当于：JIS B1514 0级

轴承为压入式。 "可选加工"见同步轮产品简介(JT-VKAOD~JT-VKAXO适用ZC/PA/MK可选加工, JT-VKALD~JT-VKAMO适用WC/WD/WE/FC/ZC/PA/MK可选加工)。

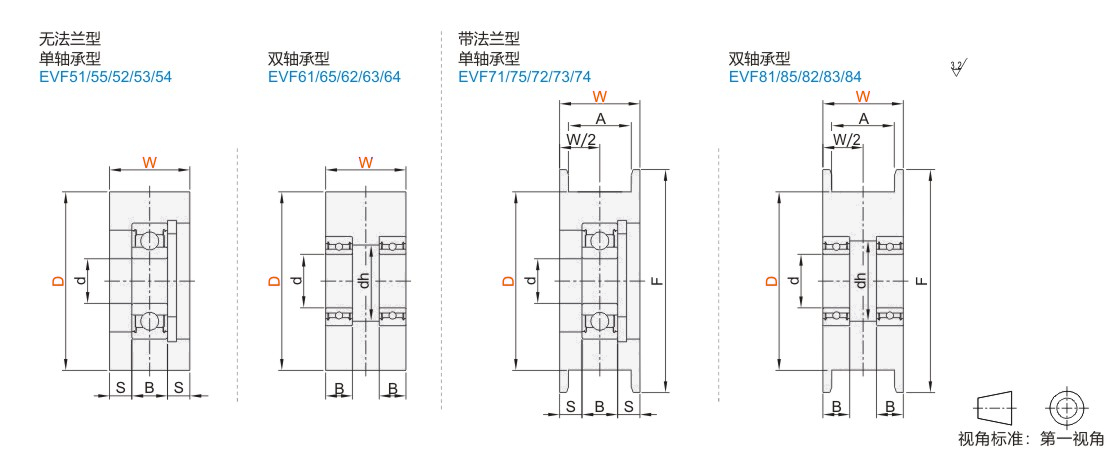

选型参数

单轴承型

型号		D	适用皮带宽度	F	A	S	轴承尺寸			使用挡圈
代码	W	D	英制	F	A	S	轴承型号×数量	d	B	使用挡圈
无法兰型 JT-VKAOD JT-VKAOO JT-VKAOU JT-VKAOQ JT-VKAOF 带法兰型 JT-VKALD JT-VKALO JT-VKALU JT-VKALQ JT-VKALF	10	25	019	30	6	2.5	BAF696ZZ×1	6	5	TBP22-15
	11.5	25	025	30	7.5	3.25	BAF696ZZ×1	6	5	TBP22-15
	14	30	031	35	9	4	BAF698ZZ1	8	6	TBP22-19
	15	30	037	35	11	4.5	BAF698ZZ1	8	6	TBP22-19
	16	40	037	48	11	4	BAY6000ZZ×1	10	8	TBP22-26
	19	30	050	36	14	6.5	BAF698ZZ×1	8	6	TBP22-19
		35		45		5.5	BAF628ZZ×1	8	8	TBP22-24
		45		55		5	BAY6200ZZ×1	10	9	TBP22-30
	26	40	075	48	21	9	BAY6000ZZ×1		8	TBP22-26
		45		55		8.5	BAY6200ZZ×1		9	TBP22-30
		50		58		8.5	BAY6200ZZ×1		9	TBP22-30

双轴承型

型号		D	适用皮带宽度	F	A	dh	轴承尺寸
代码	W	D	英制	F	A	dh	轴承型号×数量	d	B
无法兰型 JT-VKAXD JT-VKAXO JT-VKAXU JT-VKAXQ JT-VKAXF 带法兰型 JT-VKAMD JT-VKAMO JT-VKAMU JT-VKAMQ JT-VKAMF	11.5	15	025	18	7.5	6.5	BAF675ZZ×2	5	2.5
	11.5	20	025	25	7.5	8	BAF676ZZ×2	6	3
	15	20	037	25	11	6.5	BAF686ZZ×2	6	5
	15	25	037	30	11	12	BAF688ZZ×2	8
	19	25	050	32	14
	19	30	050	36	14
	26	40	075	48	21	18.5	BAY6000ZZ×2	10	8
	26	45	075	55	21	22.5	BAY6201ZZ×2	12	10
	32	45	100	55	27
	32	65	100	74	27
	45	70	150	80	40	25.5	BAY6202ZZ×2	15	11
	59	70	200	80	54	25.5	BAY6202ZZ×2	15	11

可选加工参数

暂未上传文档资料
