交叉滚柱引导式360°旋转型电动位移台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	传动方式	主体 / 材质	主体 / 表面处理	类型
JT-VVQPQU	θ轴	减速行星轮	不锈钢	无电解镀镍	交叉滚柱引导式

选型参数

选型表

型号			驱动器类型	线缆选择	电机品牌	电机功率 (W)	容许动负载C (kgf)	容许静负载Co (kgf)	本体重量 (kg)	额定电压	额定转矩（N·m)	峰值转矩（N·m)	额定转速（r/min）	最高转速（r/min)	单向背隙（arcsec)	双向背隙（arcsec)
代码	规格	减速比	驱动器类型	线缆选择	电机品牌	电机功率 (W)	容许动负载C (kgf)	容许静负载Co (kgf)	本体重量 (kg)	额定电压	额定转矩（N·m)	峰值转矩（N·m)	额定转速（r/min）	最高转速（r/min)	单向背隙（arcsec)	双向背隙（arcsec)
JT-VVQPQU	70	50	N(无驱动器) B(脉冲驱动器) G(总线驱动器)	N(无线缆) 3(3m长线缆) 5(5m长线缆) 8(8m长线缆)	P(松下) L(雷赛) H(汇川)	100	480	620	0.95±10%	220V	6.5	34	60	120	≦20	≦30
	70	80					480	620	0.95±10%		10.8	46	37	75	≦10	≦20
	80	50					540	770	1.25±10%		6.8	34	30	60	≦20	≦30
	80	80					540	770	1.25±10%		10.8	46	37	75	≦10	≦20
	90	50				400	590	920	2.3±10%		32	46	60	120	≦20	≦30
	90	80					590	920	2.3±10%		96	125	37.5	75	≦10	≦20
	110	50					980	1540	2.9±10%		45	63	60	120	≦20	≦30
	110	80					980	1540	2.9±10%		85	101	37	75	≦10	≦20
	142	50				750	1530	2550	5.88±10%		106	374	60	120	≦20	≦30
		80									164	560	37	75	≦20	≦30
		100									212	672	30	60	≦10	≦20
	170	50				900 1000 (注1)	2170	3720	10.5±10%		190	374	60	120	≦20	≦30
		80									256	888	37	75	≦20	≦30
		100									318	1068	30	60	≦10	≦20

本体重量为不含驱动器，不含线缆的重量；
如需其它品牌和功率的电机，请另行咨询。
注1：900W的是松下品牌的，1000W的是雷赛或者汇川的。

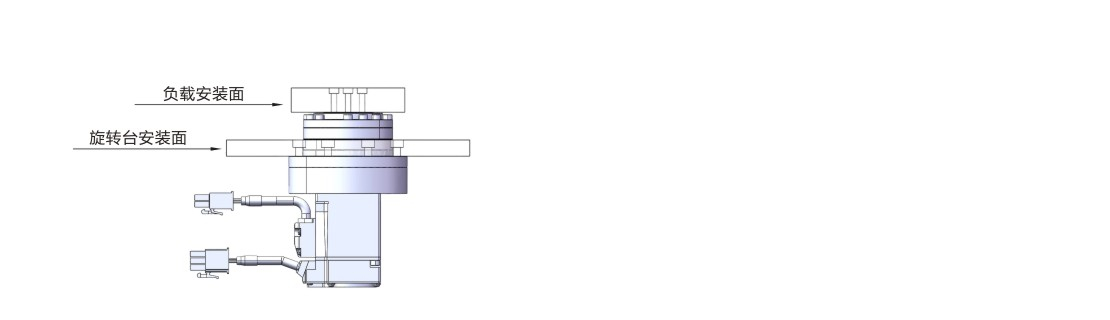

电动减速旋转台负载安装示意

使用注意事项
使用环境：温度：0°C~40°C；湿度：30%~80%(非结露);
避免在以下场景使用：有水或油、有震动或冲击、有日光直射或辐射、靠近火焰、有灰尘、有可燃性或腐蚀性气体;
若长时间不使用，请用防锈纸包裹好，或将其装入内有干燥剂的塑料袋中保管。

暂未上传文档资料
