凸轮手柄紧定可调位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	性价比	主体 / 材质	主体 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	止推垫片 / 材质	类型
JT-LQBAQD	进口型	ZDC	喷塑	Q235	镀锌	POM	外螺纹型 ● 无垫圈
JT-LQBAQU	进口型	ZDC	喷塑	SUS303	—	POM	外螺纹型 ● 无垫圈
JT-LQBAQQ	进口型	SCS13	—	SUS303	—	SUS431	外螺纹型 ● 无垫圈
HAF33	标准型	SCS13	—	SUS303	—	SUS431	外螺纹型 ● 无垫圈
JT-LQBAQX	进口型	ZDC	喷塑	SUS303	—	—	内螺纹型 ● 无垫圈

JT-LQBAQD/JT-LQBAQU/JT-LQBAQX有4种颜色可选，橙色和红色诱目性高，适于明确操作位置，
亚光黑和银灰色是与机械、装置外观和谐的平和色调。

选型参数

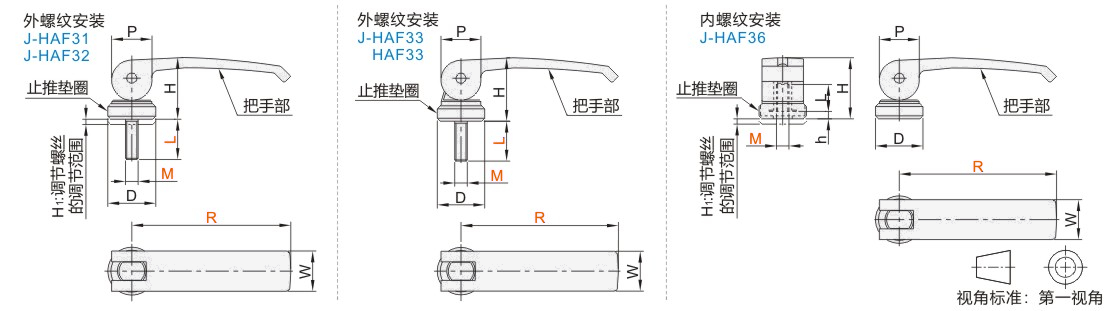

外螺纹型：ZDC

型号		R	L	握柄颜色	D	P	H	H1	W	参考重量 (Kg/pcs)
代码	M	R	L	握柄颜色	D	P	H	H1	W	参考重量 (Kg/pcs)
JT-LQBAQD JT-LQBAQU	5	63	16 20 25 30 35 40 50	E(亚光黑) J(橙色) Y(银灰色) F(红色)	19	16	24.5	2.5	16	0.061
	6	63	16 20 25 30 35 40 50		19	16	24.5	2.5	16	0.068
	8	82	20 25 30 35 40 50 60		25	20	30	3	20	0.132
	10	101	20 25 30 35 40 50 60		30	25	40	4	25	0.24

外螺纹型：SCS13

型号		R	L	D	P	H	W	参考重量 (Kg/pcs)
代码	M	R	L	D	P	H	W	参考重量 (Kg/pcs)
JT-LQBAQQ HAF33	5	63	16 20 25 30 35 40 50	18.5	16	24.5	16	0.068
	6	63*	16 20 25 30 35 40 50	18.5	16	24.5	16	0.027
	6	82	20 25 30 35 40 50 60	22.5	20	30	20	0.129
	8	82	20 25 30 35 40 50 60	22.5	20	30	20	0.143
	8	101	20 25 30 35 40 50 60	27	26	40	25	0.264
	10	101	20 25 30 35 40 50 60	27	26	40	25	0.271

内螺纹型

型号		R	握柄颜色	D	P	H	L	h	H1	W	参考重量 (Kg/pcs)
代码	M	R	握柄颜色	D	P	H	L	h	H1	W	参考重量 (Kg/pcs)
JT-LQBAQX	5	63	E(亚光黑) J(橙色) Y(银灰色) F(红色)	19	16	24.5	10	3	2.5	16	0.057
	6	63		19	16	24.5	10	3	2.5	16	0.056
	6	82		25	20	30	12	3.7	3	20	0.112
	8	82		25	20	30	12	3.7	3	20	0.11
	8	101		30	26	40	15	4.8	4	25	0.215
	10	101		30	26	40	15	4.8	4	25	0.211

暂未上传文档资料

凸轮手柄 紧定可调位型
