同步带 ECQ31/41 闭环型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿型	材质 / ①主体	材质 / ②芯线	材质 / ③帆布	颜色 / 主体	使用温度	类型
ECQ31	8MGT	高强度聚氨酯	碳纤维线绳	高强度尼龙帆布	黑色	-54℃~85℃	精度型高强度同步带
ECQ41	14MGT	高强度聚氨酯	碳纤维线绳	高强度尼龙帆布	黑色	-54℃~85℃	精度型高强度同步带

特点：
该款皮带为高强度聚氨酯同步带，具有极高的抗拉强度；
带体采用坚韧的聚氨酯材料，抗拉层为碳纤维线绳、高强度尼龙帆布；碳纤维线绳具有超高强度，更低延伸率；
具有抗油，耐化学腐蚀和耐磨损。

选型方法请参考下页该产品传动容量表进行设计选型。

皮带宽度公差

皮带宽度(mm)	公差
10~50	±0.5
51～100	±0.8

选型参数

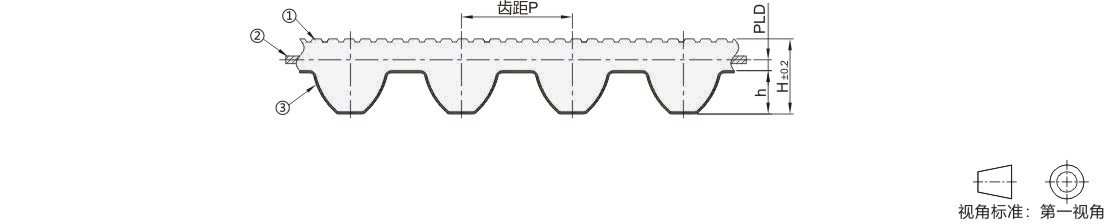

选型表

代码						齿型						齿距P							H							h						PLD
ECQ31						8MGT						8							5.9							3.4						0.8
ECQ41						14MGT						14							10.2							6						1.4

齿型8MGT

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
JT-VMEQD-8MGT	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	640	80
		720	90
		800	100
		896	112
		960	120
		1000	125
		1040	130
		1120	140
		1200	150
		1224	153
		1280	160
		1440	180
		1600	200
		1760	220
		1792	224
		2000	250
		2200	275
		2240	280
		2400	300
		2520	315
		2600	325
		2800	350
		2840	355
		3048	381
		3200	400
		3280	410
		3600	450
		4000	500
		4400	550
		4480	560

齿型14MGT

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
JT-VMEFD-14MGT	300 (30mm) 400 (40mm) 500 (50mm) 600 (60mm)	994	71
		1120	80
		1190	85
		1260	90
		1400	100
		1568	112
		1610	115
		1750	125
		1890	135
		1960	140
		2100	150
		2240	160
		2310	165
		2380	170
		2450	175
		2520	180
		2590	185
		2660	190
		2800	200
		3136	224
		3304	236
		3360	240
		3500	250
		3850	275
		3920	280
		4326	309
		4410	315

8MGT标准允许传动扭矩(每12mm皮带宽度) 单位：N·M

皮带轮齿数		22	24	26	28	30	32	34	36	38	40	44	48	54	60	64	72	80
节径(mm)		56.02	61.12	66.21	71.3	76.39	81.49	86.58	91.67	96.77	101.86	112.05	122.23	137.51	152.79	162.97	183.35	203.72
皮带轮转速 (min^-1)	35	65.49	73.67	81.86	90.04	100.96	109.14	117.33	125.51	133.7	141.89	160.99	177.36	201.91	226.47	242.84	278.31	311.06
	50	59.21	66.85	76.4	84.04	91.68	99.32	108.87	116.51	124.15	131.79	148.98	164.26	187.18	212.01	227.29	257.85	288.41
	60	55.71	65.26	73.22	81.18	87.54	95.5	103.46	111.42	119.38	127.33	143.25	159.17	181.45	203.73	219.65	249.89	280.13
	100	50.62	58.26	65.9	72.58	80.22	87.86	94.55	102.19	109.83	116.51	130.84	145.16	167.13	188.14	202.46	230.16	257.85
	200	44.41	51.57	58.26	65.42	72.1	78.79	85.47	92.16	98.84	105.53	118.9	132.27	152.32	171.9	184.79	210.58	236.36
	300	41.7	48.39	55.JT-VMPSLCSFZMPNZFZ	61.44	68.12	74.49	81.18	87.54	94.23	100.59	113.33	126.06	145.16	163.94	176.36	201.19	225.7
	400	39.87	46.32	52.76	59.21	65.66	71.86	78.31	84.52	90.96	97.17	109.59	122	140.39	158.77	170.95	195.06	219.17
	500	38.39	44.89	51.19	57.49	63.79	69.91	76.21	82.32	88.62	94.74	106.96	118.99	137.14	155.09	166.93	190.62	214.11
	600	37.4	43.61	49.98	56.19	62.23	68.44	74.49	80.7	86.75	92.79	104.73	116.67	134.5	152.16	163.94	187.18	210.1
	700	36.56	42.7	48.84	54.98	61.12	67.12	73.26	79.27	85.27	91.13	103	114.87	132.34	149.8	161.4	184.18	206.96
	730	36.37	42.52	48.67	54.68	60.83	66.85	72.87	78.89	84.77	90.79	102.56	114.34	131.87	149.14	160.65	183.41	206.04
	800	35.81	41.9	47.99	54.08	60.05	66.13	72.1	77.95	83.92	89.77	101.59	113.17	130.6	147.79	159.13	181.81	204.13
	900	35.12	41.28	47.22	53.27	59.21	65.15	71.09	76.93	82.77	88.6	100.28	111.84	128.93	146.01	157.26	179.54	201.72
	1000	34.57	40.59	46.6	52.53	58.45	64.37	70.19	76.02	81.84	87.57	99.13	110.49	127.49	144.4	155.57	177.63	199.6
	1200	33.66	39.55	45.44	51.33	57.14	62.95	68.68	74.41	80.14	85.87	97.17	108.39	125.11	141.66	152.56	174.29	195.78
	1400	32.81	38.68	44.48	50.27	56	61.73	67.46	73.13	78.72	84.38	95.5	106.62	123.06	139.36	150.14	171.49	192.57
	1460	32.64	38.46	44.22	49.97	55.73	61.42	67.11	72.74	78.36	83.92	95.04	106.1	122.51	138.74	149.46	170.66	191.65
	1600	32.17	37.96	43.69	49.42	55.09	60.76	66.37	71.98	77.53	83.09	94.JT-VMPSLCSFZMPNZFZ	105.05	121.29	137.34	147.97	168.98	189.69
	1800	31.57	37.3	42.98	48.65	54.28	59.85	65.42	70.94	76.45	81.92	92.85	103.62	119.69	135.5	146.01	166.7	187.JT-VMPSLCSFZMPNZFZ
	2000	31.04	36.72	42.35	47.94	53.53	59.JT-VMPSLCSFZMPNZFZ	64.56	70.05	75.49	80.94	91.68	102.38	118.23	133.89	144.21	164.59	184.65
	2400	30.08	35.69	41.22	46.76	52.25	57.66	63.JT-VMPSLCSFZMPNZFZ	68.48	73.81	79.15	89.73	100.16	115.67	130.91	140.98	160.8	180.22
	2800	29.33	34.82	40.31	45.74	51.13	56.48	61.8	67.12	72.38	77.59	87.96	98.23	113.37	128.28	138.JT-VMPSLCSFZMPNZFZ	157.3	176.06
	3200	28.65	34.08	39.48	44.86	50.17	55.45	60.7	65.9	71.09	76.22	86.43	96.46	111.32	125.85	135.37	154.02	172.11
	3500	28.19	33.59	38.94	44.23	49.5	54.74	59.92	65.08	70.21	75.28	85.32	95.23	109.83	124.1	133.43	一	一
	4000	27.5	32.8	38.08	43.31	48.51	53.65	58.76	63.79	68.83	73.8	83.63	93.3	107.49	121.29	一	一	一
	4500	26.87	32.13	37.33	42.49	47.58	52.65	57.66	62.63	67.55	72.43	82.02	91.45	105.22	一	一	一	一
	5000	26.3	31.5	41.71	41.71	46.74	51.72	56.65	61.52	66.33	71.11	80.51	89.67	103.01	一	一	一	一

由于皮带轮直径和转速的关系，皮带寿命会缩短。

皮带轮直径(节圆直径)应尽可能大于皮带宽度。

如果使用表中未列出的皮带轮齿数或转速，请使用表中最接近所需数值的齿数或转速按比例计算。另外，如果设计的皮带轮转速较小或皮带轮齿数较大，请联系我们。

8MGT标准皮带长度校正系数(KL)

皮带周长	640	720	800	896	960	1000	1040	1120	1200	1224	1280	1440	1600	1760	1792	2000	2200	2240
系数(KL)	0.79	0.83	0.87	0.91	0.94	0.96	0.97	1	1.03	1.03	1.05	1.1	1.14	1.17	1.18	1.22	1.26	1.26

皮带周长	2400	2520	2600	2800	2840	3048	3200	3280	3600	4000	4400	4480
系数(KL)	1.29	1.31	1.32	1.35	1.36	1.38	1.4	1 .41	1.45	1.49	1.52	1.53

如果没有与行程长度相对应的皮带长度校正系数(KL)，则应用较短的长度校正系数(KL)。

8MGT标准皮带宽度校正系数(KW)

皮带宽度	15	25	30	40
系数(KW)	1.25	2.08	2.5	3.33

14MGT标准允许传动扭矩(每20mm皮带宽度) 单位：N·M

皮带轮齿数		28	30	32	34	36	38	40	44	48	50	56	60	64	72	75	80
节径(mm)		124.78	133.69	142.6	151.52	160.43	169.34	178.25	196.08	213.90	222.82	249.55	267.38	285.21	320.86	334.23	356.51
皮带轮转速 (min^-1)	35	515.7	559.36	600.29	643.94	684.87	728.53	769.46	851.31	935.9	976.83	1099.61	1181.5	1263.3	1424.3	1484.3	1582.6
	50	471.77	509.97	550.08	588.28	628.39	666.59	704.79	783.1	859.5	897.7	1010.39	1084.9	1159.4	1308.4	1363.7	1455.4
	60	452.03	490.23	526.84	565.04	603.24	639.85	678.05	751.27	826.08	862.68	970.92	1044.1	1115.8	1259	1311.5	1399.1
	100	404.92	440.26	474.64	509.02	543.4	577.78	612.16	679.01	746.81	780.24	879.56	944.5	1010.4	1140.3	1188	1268.2
	200	356.69	388.21	419.25	450.28	481.32	511.88	542.44	603.08	663.25	692.85	782.15	840.88	899.13	1014.7	1057.7	1129.3
	300	332.98	362.58	392.19	421.47	450.76	479.73	508.38	565.68	622.34	650.67	734.4	789.79	844.54	953.41	993.84	1060.7
	400	317.54	345.95	374.36	402.53	430.71	458.64	486.33	541.25	595.68	622.66	703.12	756.12	808.65	912.98	951.66	1015.6
	500	305.98	333.87	361.37	388.69	415.81	442.93	469.86	523.15	575.87	602.03	679.96	731.34	782.15	882.8	920.24	982.12
	600	297.01	324.06	350.96	377.7	404.28	430.55	456.81	508.7	560.11	585.73	661.5	711.48	760.98	858.86	895.15	955.16
	700	289.50	315.97	342.44	368.49	394.55	420.34	445.99	496.87	547.08	572.05	646.13	694.97	743.26	838.63	873.96	932.49
	730	287.42	313.84	340.14	366.04	391.94	417.58	443.09	493.59	543.57	568.42	641.94	690.48	738.49	833.2	868.27	926.22
	800	283.16	309.18	335.09	360.75	386.3	411.61	436.79	486.69	535.99	560.35	632.93	680.68	727.95	821.18	855.68	912.74
	900	277.59	303.16	328.73	353.99	379.03	403.97	428.69	477.71	526.1	550.19	621.28	668.08	714.45	805.7	839.45	895.15
	1000	272.56	297.86	322.98	347.91	372.64	397.18	421.54	469.76	517.42	541.01	610.91	656.85	702.31	791.7	824.74	879.17
	1200	264.14	288.81	313.24	337.51	361.55	385.42	409.14	455.93	502.17	525.01	592.66	637.06	680.84	766.87	798.54	850.67
	1400	257.03	281.11	304.99	328.72	352.19	375.45	398.58	444.14	489.1	511.27	576.89	619.86	662.16	744.9	775.32	825.19
	1460	255.04	279.04	302.79	326.27	349.62	372.71	395.67	440.94	485.48	507.52	572.54	615.06	656.92	738.69	768.71	817.96
	1600	250.81	274.44	297.84	321	343.98	366.72	389.28	433.81	477.56	499.11	562.79	604.4	645.22	724.85	753.97	801.6
	1800	245.33	268.51	291.49	314.2	336.64	358.92	380.99	424.44	467.05	488.06	549.87	590.14	629.56	706.01	733.86	779.23
	2000	240.37	263.15	285.69	307.99	330	351.77	373.36	415.81	457.35	477.79	537.81	576.72	614.73	688.03	714.58	—
	2400	231.71	253.71	275.44	296.93	318.09	339.03	359.68	400.18	439.62	458.96	515.34	—	—	—	—	—
	2800	224.12	245.44	266.45	287.11	307.51	327.6	347.35	385.96	423.3	441.52	—	—	—	—	—	—
	3200	217.29	237.94	258.24	278.17	297.78	317	335.89	372.57	—	—	—	—	—	—	—	—
	3500	212.53	232.69	252.47	271.85	290.84	309.45	327.65	—	—	—	—	—	—	—	—	—
	4000	205.11	224.45	243.36	261.79	279.79	—	—	—	—	—	—	—	—	—	—	—

由于皮带轮直径和转速的关系，皮带寿命会缩短。

皮带轮直径(节圆直径)应尽可能大于皮带宽度。

14MGT标准皮带长度校正系数(KL)

皮带周长	994	1120	1190	1260	1400	1568	1610	1750	1890	1960	2100	2240	2310	2380	2450
系数(KL)	0.68	0.73	0.75	0.77	0.81	0.85	0.86	0.89	0.92	0.94	0.96	0.99	1	1.01	1.02

皮带周长	2520	2590	2660	2800	3136	3304	3360	3500	3850	3920	4326	4410
系数(KL)	1.03	1.04	1.05	1.JT-VMPSLCSFZMPNZFZ	1.12	1.14	1.14	1.16	1.19	1.2	1.24	1.25

如果没有与行程长度相对应的皮带长度校正系数(KL)，则应用较短的长度校正系数(KL)。

14MGT标准皮带宽度校正系数(KW)

皮带宽度	30	40	50	60
系数(KW)	1.5	2	2.5	3
