磁耦合无杆气缸直接安装型双作用

图片仅供参考

磁耦合无杆气缸直接安装型双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	开关导轨	类型
JT-USZMX	双作用	带开关导轨	直接安装型

磁性保持力

缸径	6	10	15	20	25	32	40
磁性保持力（N）	19.6	53.9	137	231	363	588	922

选型参数

选型表

型号		行程※1	缓冲形式	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	工作温度 ℃	活塞使用速度 mm/s ※2	给油	安装方向
代码	缸径	行程※1	缓冲形式	使用流体	最高使用压力 MPa	最低使用压力 MPa	保证耐压力 MPa	工作温度 ℃	活塞使用速度 mm/s ※2	给油	安装方向
JT-USZMX	6	50 100 150 200	两侧橡胶缓冲	空气	0.7	0.16	1.05	0~60	50~500	不需要	水平、倾斜、垂直 ※3
	10	50 100 150 200 250 300
	15	50 100 150 200 250 300 350 400 450 500
	20	100 150 200 250 300 350 400 450 500 600 700 800
	25					0.15
	32					0.14
	40	100 150 200 250 300 350 400 450 500 600 700 800 900 1000				0.12

※1 随着行程的加长，缸筒的下弯量增大，所以请注意连接件和其间隙量的设定。
※2 当开关安装在中间位置的场合，由于导轨的关系，活塞的最大过度应在300mm/s以下。
※3 垂直安装的场合，不能靠气动回路实现中停。

缸径6/10/15/20配套磁性开关型号：WHS13-L2-2(客户有需求时，需另购)。

缸径25/32/40配套磁性开关型号：WHS23-L2-2(客户有需求时，需另购)。

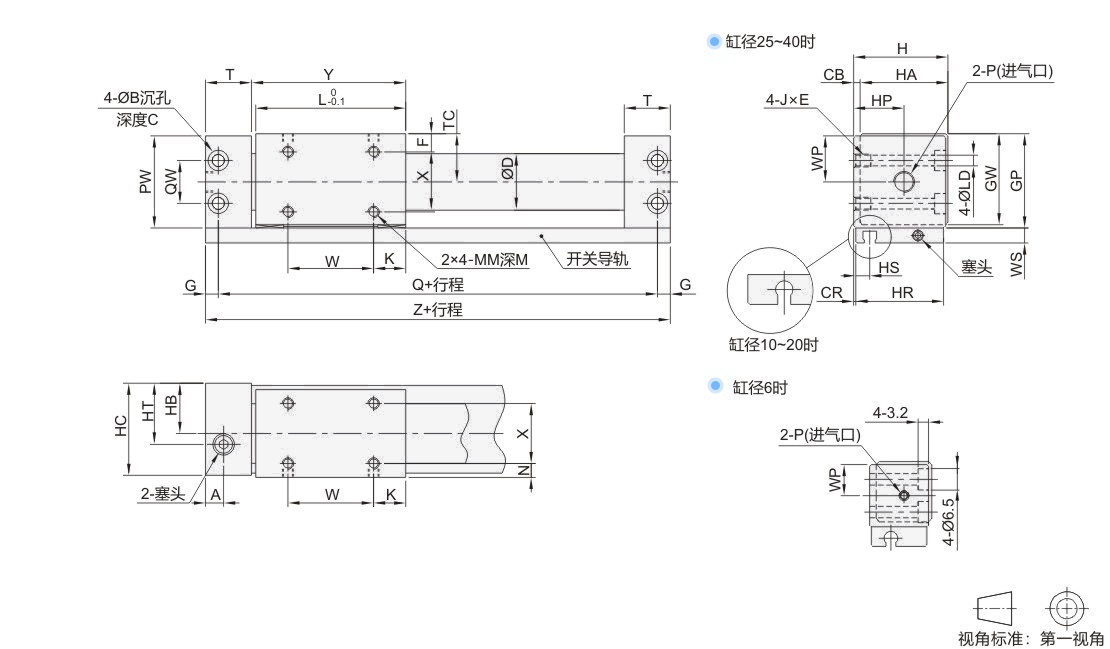

尺寸表

缸径	A	B	C	CB	CR	D	F	G	GP	GW	H	HA	HB	HC			HP		HR			HS	HT			J×E
6	7	—	—	2	0.5	7.6	5.5	3	20	18.5	19	17	10.5	18			10.5		17			6	10.5			M4×6
10	9	6.5	3.2			12	6.5	4	27	25.5	26	24	14	25			14		24			5	14			M4×6
15	10.5	8	4.2			16.6	8	5	33	31.5	32	30	17	31			17		30			8.5	17			M5×7
20	9	9.5	5.2	3	1	21.6	9	6	39	37.5	39	36	21	38			24		36			7.5	24			M6×8
25	8.5				1	26.4	8.5	6	44	42.5	44	41	23.5	43			23.5		41			6.5	23.5			M6×8
32	10.5				1.5	33.6	10.5	7	55	53.5	55	52	29	54			29		51			7	29			M8×10
40	10	11	6.5	5	2	41.6	13	7	65	63.5	67	62	36	66			36		62			8	36			M8×10

缸径	K	L			LD		M		MM			N			PW			Q		QW		T			TC			W			WP		WS			X		Y			Z	P
6	7	34			3.5		3.5		M3			3.5			19			60		10		14.5			10.5			20			9.5		6			10		35.5			66	M3
10	9	38			3.5		4		M3			4.5			26			68		14		17.5			14			20			13		8			15		39.5			76	M5
15	14	53			4.3		5		M4			6			32			84		18		19			17			25			16		7			18		54.5			94	M5
20	11	62			5.4		5		M4			7			38			95		17		20.5			20			40			19					22		64			107	Rc1/8
25	15	70			5.4		6		M5			6.5			43			105		20		21.5			22.5			40			21.5					28		72			117
32	13	76			7		7		M6			8.5			54			116		26		24			28			50			27					35		79			130
40	15	90			7		8		M6			11			64			134		34		26			33			60			32					40		93			148	Rc1/4
